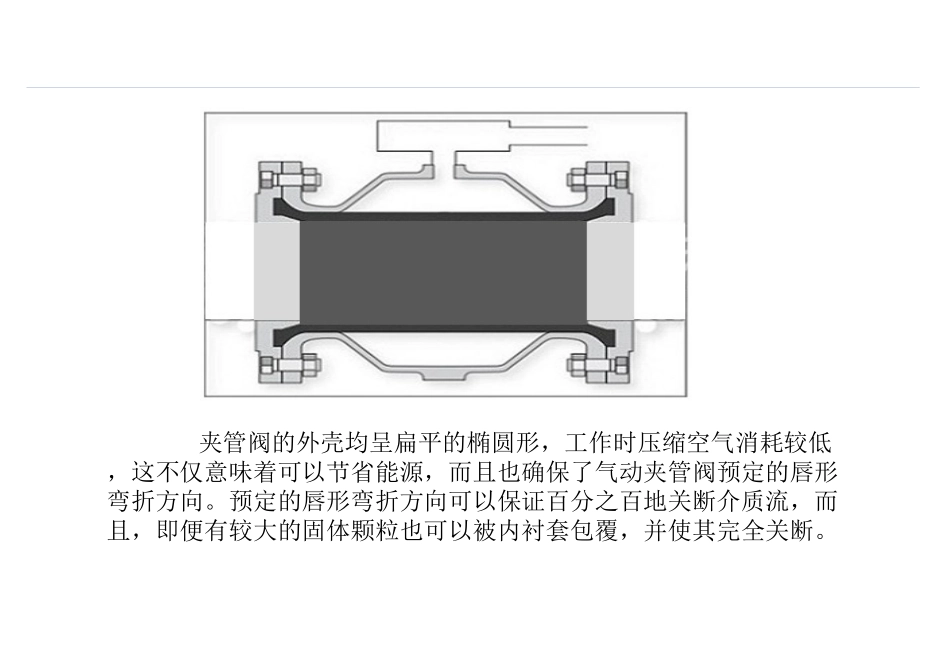

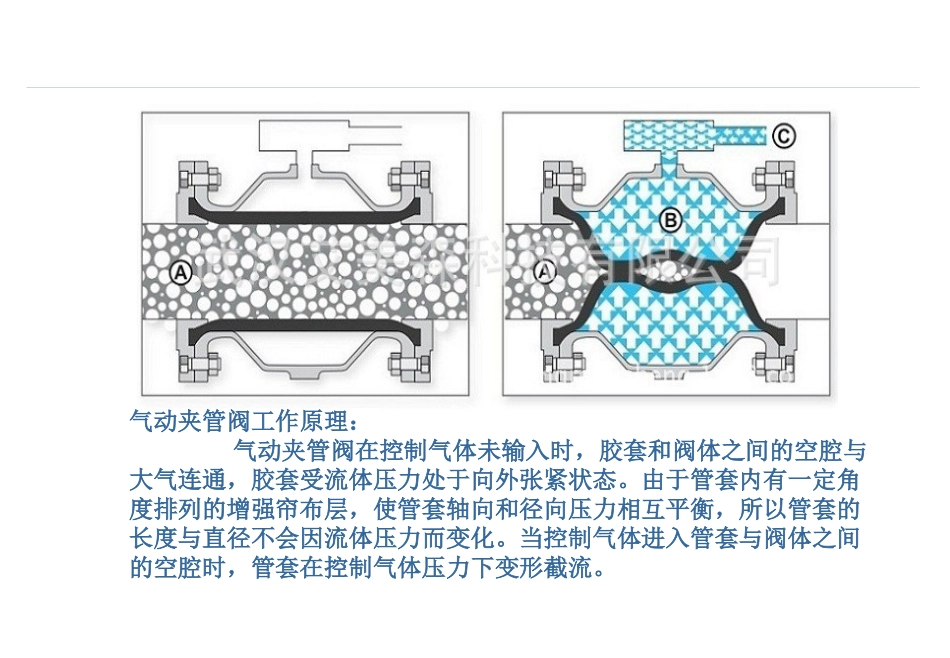

夹管阀工作原理部门Division版本号Version01更新日期Date2018-09-26气动夹管阀工作原理：气动夹管阀在控制气体未输入时，胶套和阀体之间的空腔与大气连通，胶套受流体压力处于向外张紧状态。由于管套内有一定角度排列的增强帘布层，使管套轴向和径向压力相互平衡，所以管套的长度与直径不会因流体压力而变化。当控制气体进入管套与阀体之间的空腔时，管套在控制气体压力下变形截流。夹管阀的外壳均呈扁平的椭圆形，工作时压缩空气消耗较低，这不仅意味着可以节省能源，而且也确保了气动夹管阀预定的唇形弯折方向。预定的唇形弯折方向可以保证百分之百地关断介质流，而且，即便有较大的固体颗粒也可以被内衬套包覆，并使其完全关断。当压缩空气（最低压差为2bar）进入到气动夹管阀阀体时，特制的有很高回弹力的内衬套被压缩而产生唇形闭合，在保证介质流绝对可靠地关断的同时，也最大限度地提高了内衬套的使用寿命。其最大工作压力根据公称通径不同而有所变化，范围为2-6bar。当压缩空气中断时，特制的内衬套在自身回弹力与介质压力的双重作用下迅速扩张，随之阀门完全打开。优点缺点控制方便不能控制流量；只能做开关调节没有任何泄漏点使用寿命长安装操作简单适用领域：气动夹管阀在市场上越来越受人们的欢迎，应用范围也越来越广，如：化工工业、污水处理、石油工业、电力部门、冶金工业等等。现场实例废料灌负压电机过滤模管排料主管路排料夹管阀现场实例空气加料夹管阀排料夹管阀台秤空气残余漆雾循环风现场实例模组加料：1、模组V27电磁阀阀打开，加料夹管阀打开，半圆夹管阀关闭2、模组V57电池阀关闭，排料夹管阀关闭现场实例模组预涂：1、模组V27电磁阀阀关闭，加料夹管阀关闭，半圆夹管阀打开。2、模组V57电池阀关闭，排料夹管阀关闭。现场实例1、模组V27电磁阀阀关闭，加料夹管阀关闭，半圆夹管阀打开。2、模组V57电池阀打开，排料夹管阀打开。现场实例谢谢！Thanks
