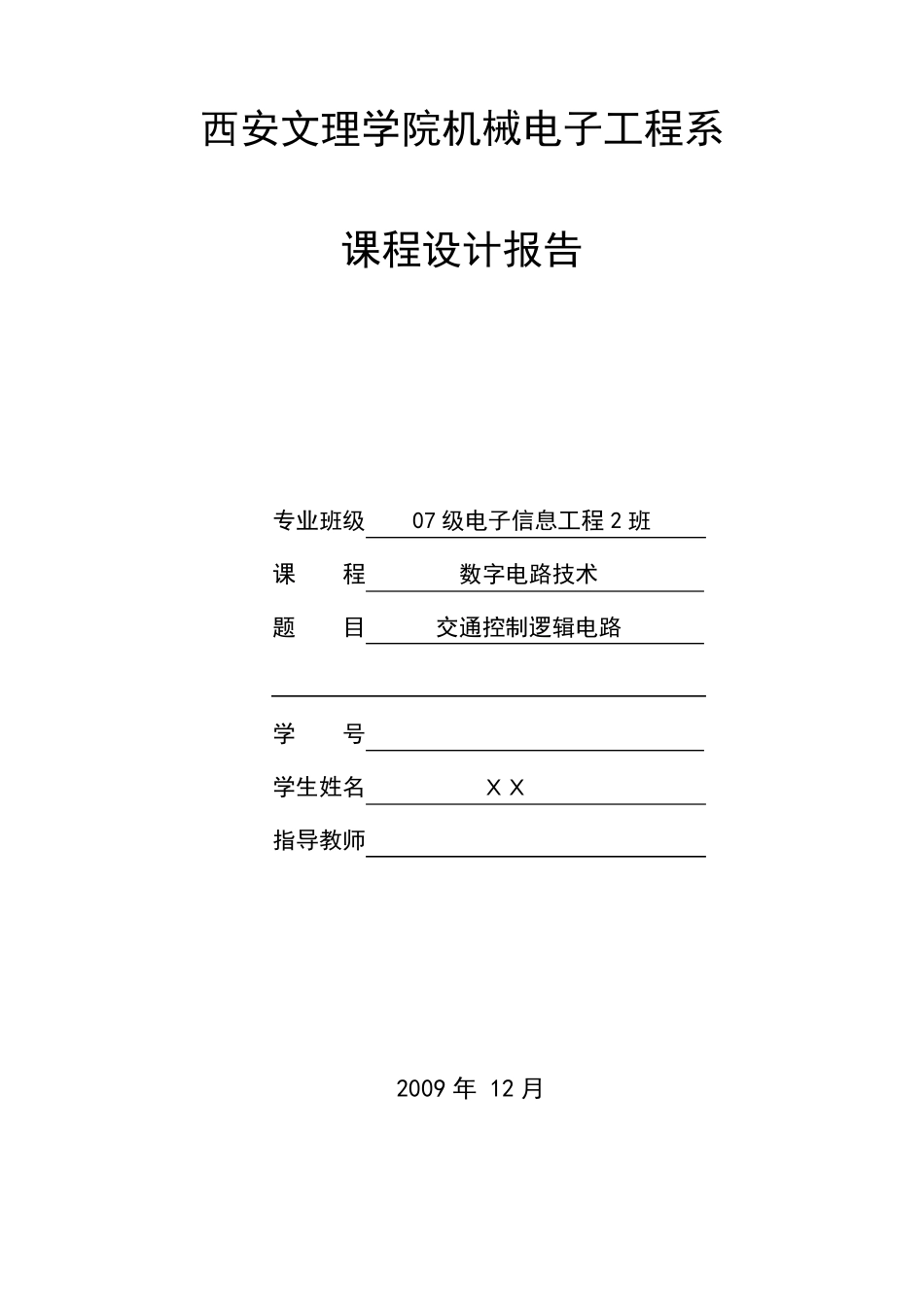

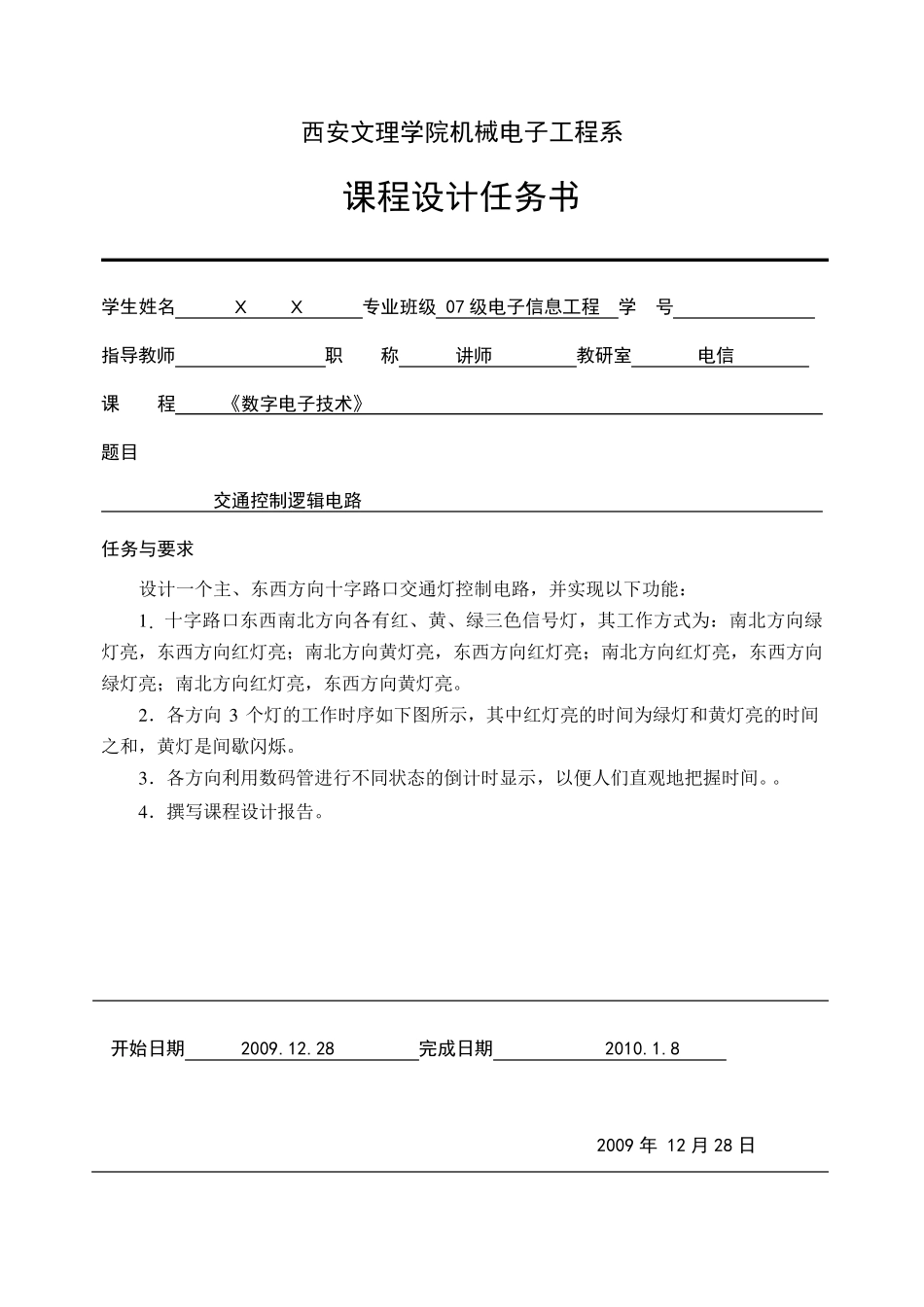

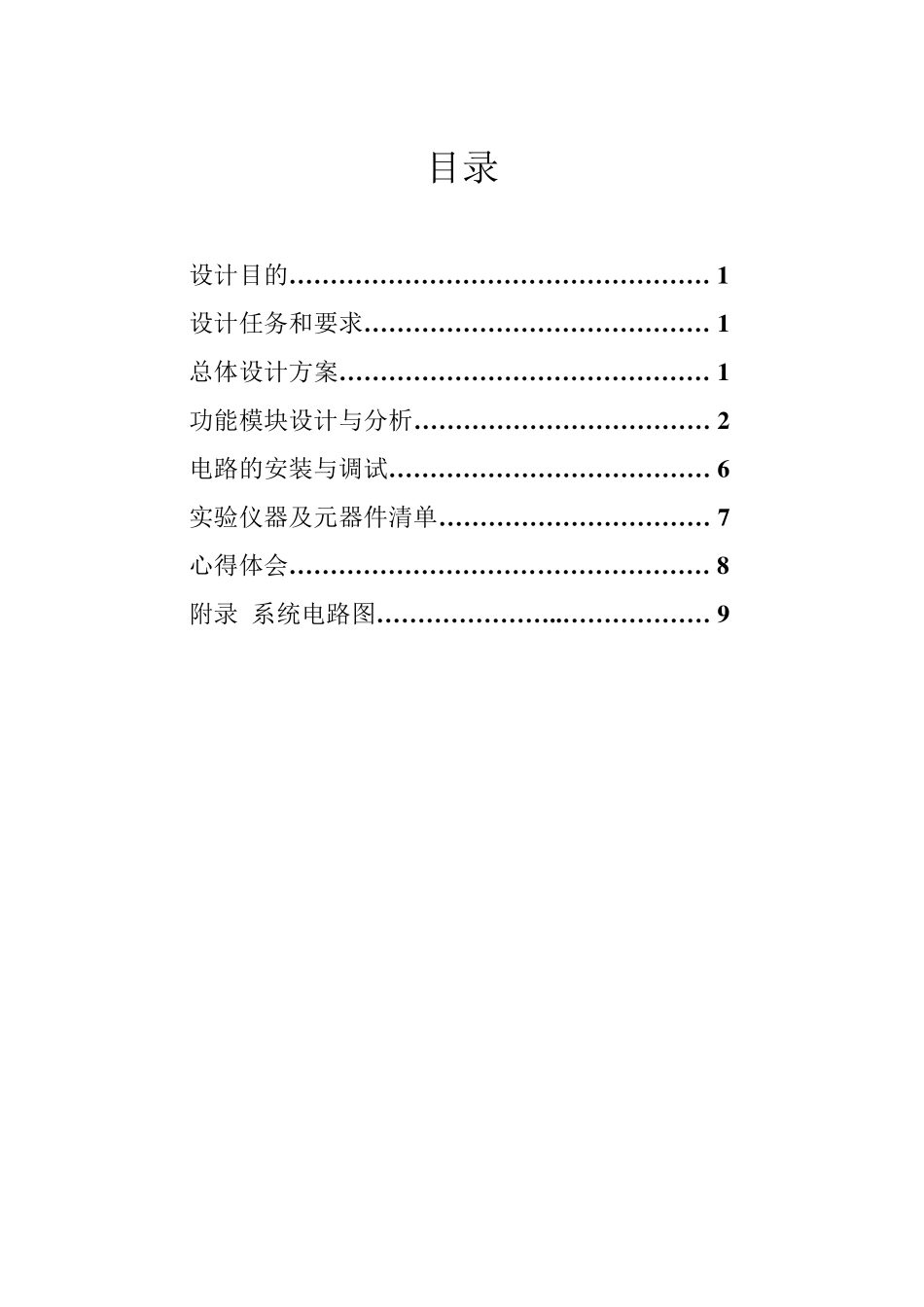

西安文理学院机械电子工程系 课程设计报告 专业班级 07 级电子信息工程2 班 课 程 数字电路技术 题 目 交通控制逻辑电路 学 号 学生姓名 ＸＸ 指导教师 2009 年 12 月西安文理学院机械电子工程系 课程设计任务书 学生姓名 Ｘ Ｘ 专业班级 07 级电子信息工程 学 号 指导教师 职 称 讲师 教研室 电信 课 程 《数字电子技术》 题目 交通控制逻辑电路 任务与要求 设计一个主、东西方向十字路口交通灯控制电路，并实现以下功能： 1 ．十字路口东西南北方向各有红、黄、绿三色信号灯，其工作方式为：南北方向绿灯亮，东西方向红灯亮；南北方向黄灯亮，东西方向红灯亮；南北方向红灯亮，东西方向绿灯亮；南北方向红灯亮，东西方向黄灯亮。 2 ．各方向 3 个灯的工作时序如下图所示，其中红灯亮的时间为绿灯和黄灯亮的时间之和，黄灯是间歇闪烁。 3 ．各方向利用数码管进行不同状态的倒计时显示，以便人们直观地把握时间。。 4 ．撰写课程设计报告。 开始日期 2009.12.28 完成日期 2010.1.8 2009 年 12 月 28 日 目录 设计目的… … … … … … … … … … … … … … … … … 1 设计任务和要求… … … … … … … … … … … … … … 1 总体设计方案… … … … … … … … … … … … … … … 1 功能模块设计与分析… … … … … … … … … … … … 2 电路的安装与调试… … … … … … … … … … … … … 6 实验仪器及元器件清单… … … … … … … … … … … 7 心得体会… … … … … … … … … … … … … … … … … 8 附录 系统电路图… … … … … … … ..… … … … … … 9 第1页 一、设计目的 1．掌握交通灯控制系统的原理与设计方法。 2．掌握数字集成电路的设计和使用方法。 3．通过完成该设计任务掌握实际问题的逻辑分析，学会对实际问题进行逻辑状态分配、化简。 4．掌握数字电路各部分电路与总体电路的设计、调试、模拟仿真方法。 二、设计任务与要求 1.设计要求 a．根据设计原理初步画出实验电路图。 b．根据实验电路图在计算机上用Mu ltisim仿真，找出初步设计电路的不足加以改正和改进。 c．根据改进实现后的电路图连接电路，实现设计。 2.设计任务 a．东西方向车道和南北方向车道两条交叉道...
