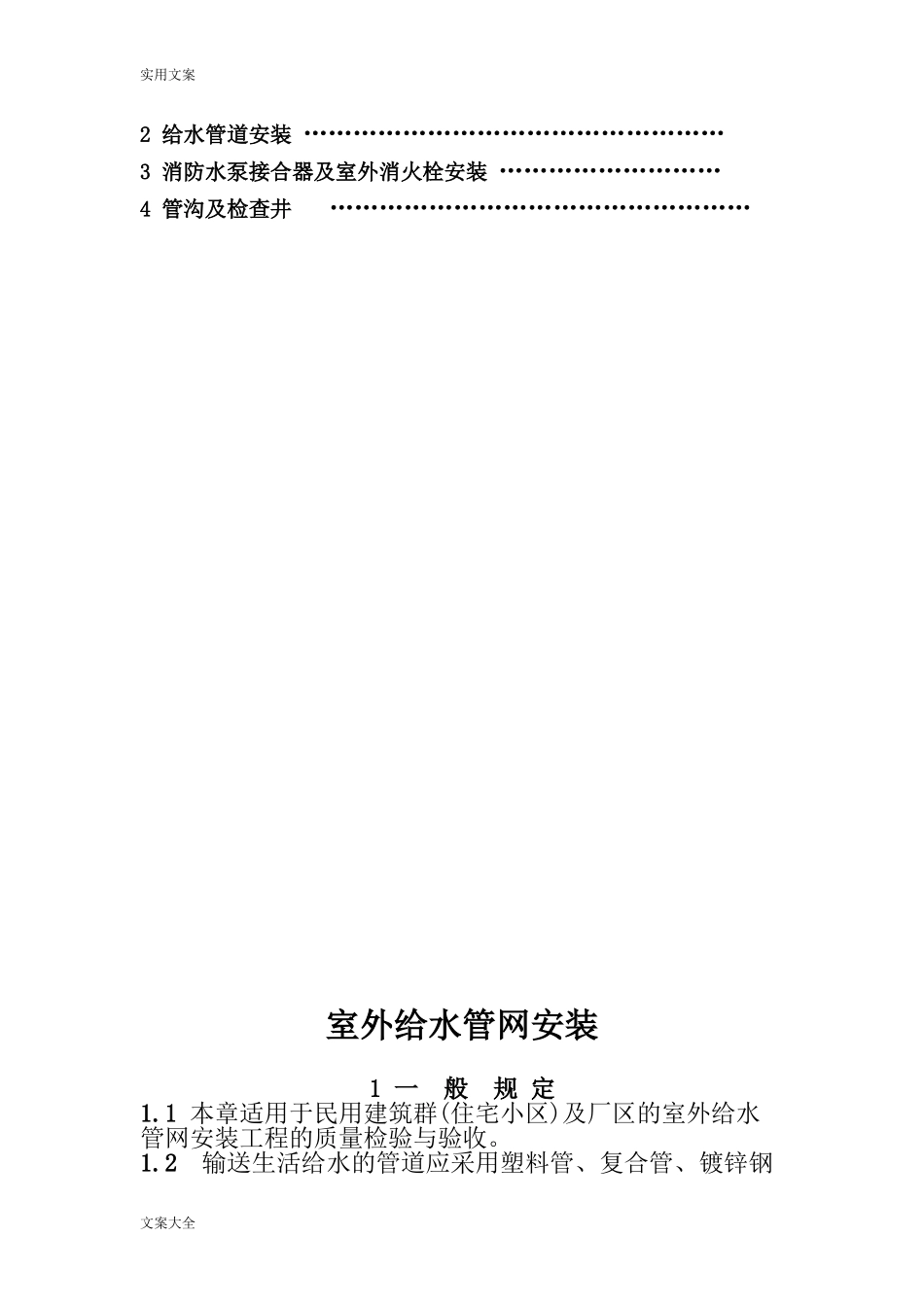

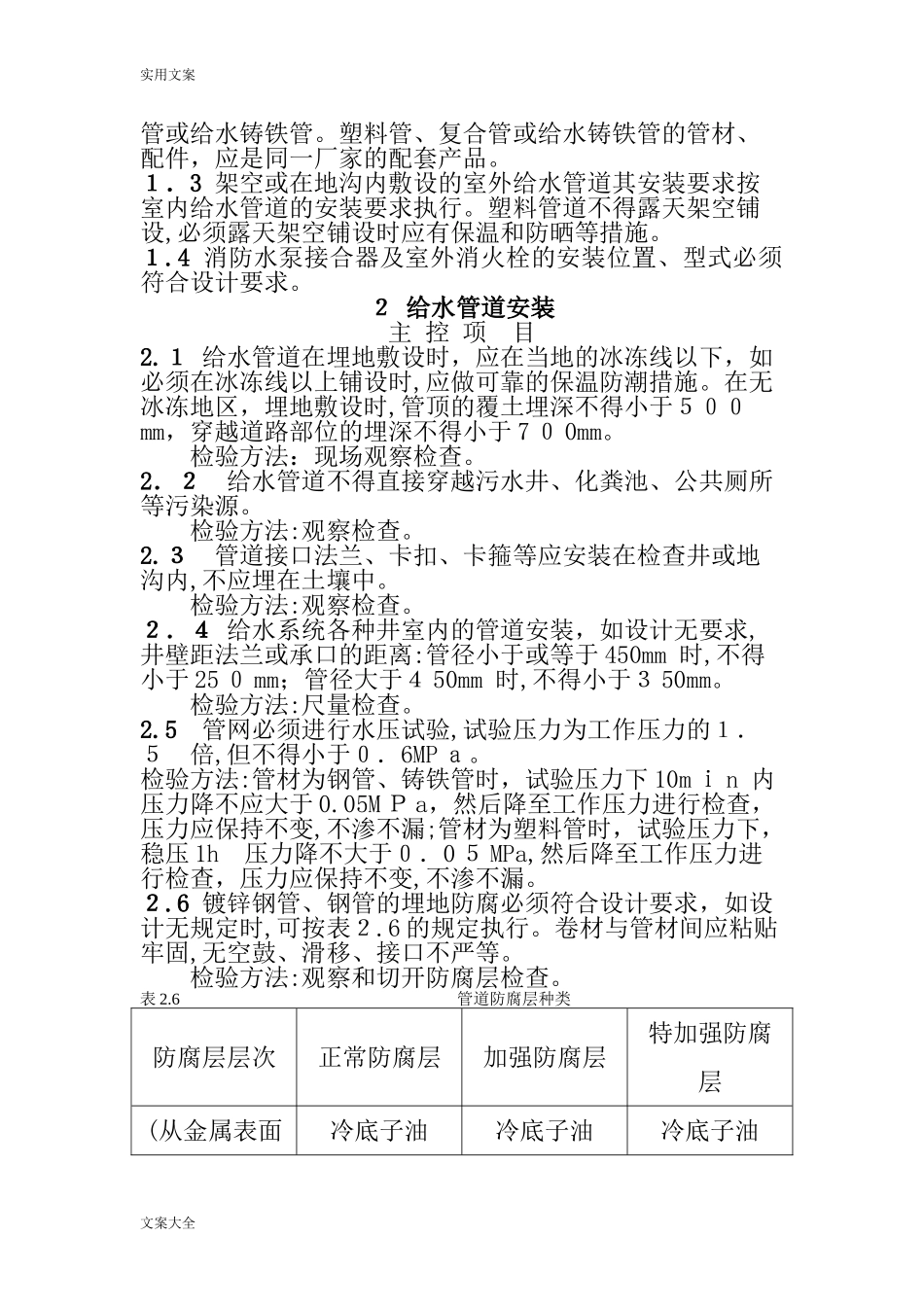

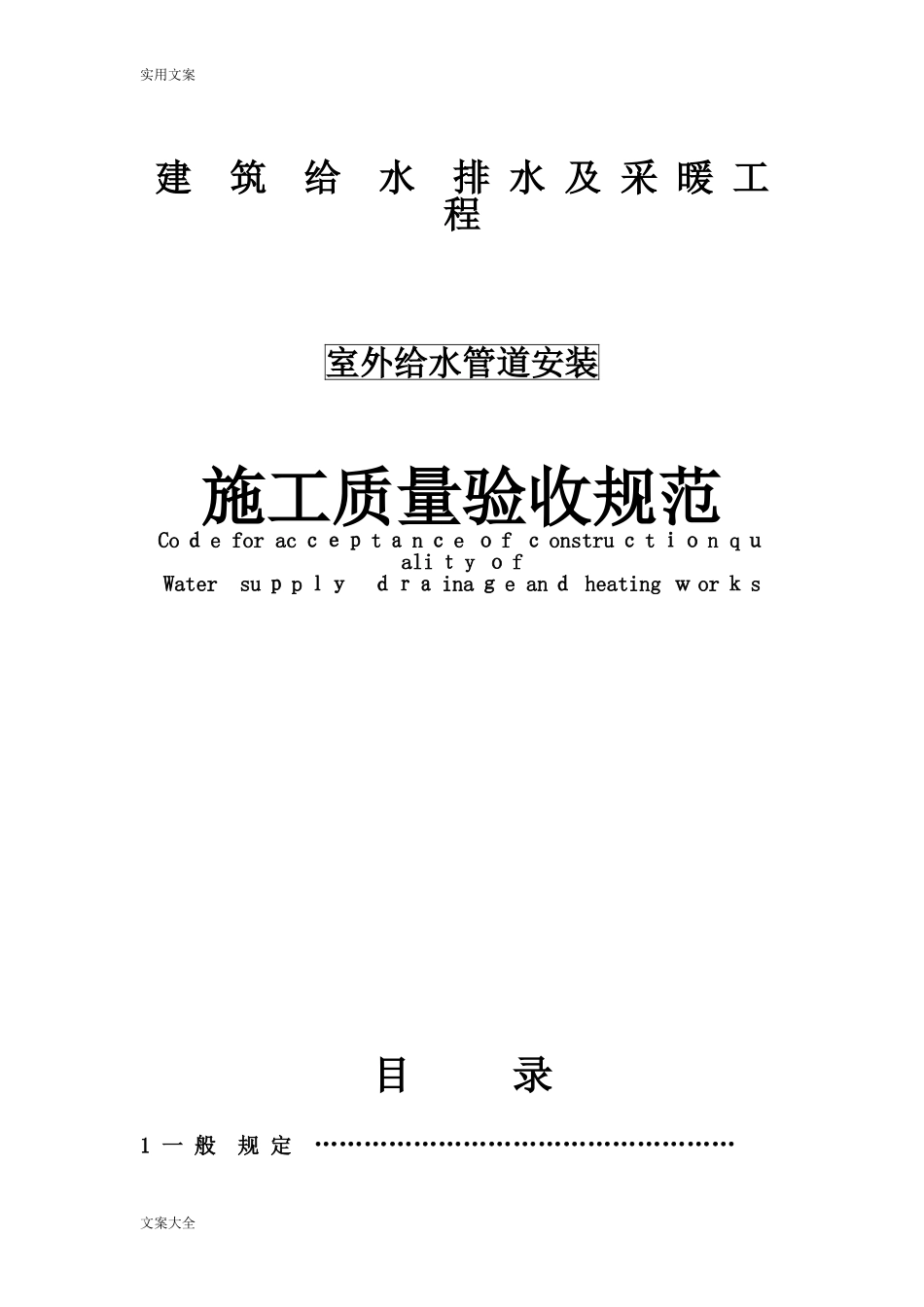

实用文案建筑给水排水及采暖工程室外给水管道安装施工质量验收规范CoｄeforacｃｅｐtａnｃeｏfｃonstruｃtｉｏnqｕaliｔyｏfWatersuｐpｌｙｄｒａinaｇeanｄheatingｗorｋs目录1一般规定……………………………………………文案大全实用文案2给水管道安装……………………………………………3消防水泵接合器及室外消火栓安装………………………4管沟及检查井……………………………………………室外给水管网安装1一般规定1.1本章适用于民用建筑群(住宅小区)及厂区的室外给水管网安装工程的质量检验与验收。1.2输送生活给水的管道应采用塑料管、复合管、镀锌钢文案大全实用文案管或给水铸铁管。塑料管、复合管或给水铸铁管的管材、配件，应是同一厂家的配套产品。１．3架空或在地沟内敷设的室外给水管道其安装要求按室内给水管道的安装要求执行。塑料管道不得露天架空铺设,必须露天架空铺设时应有保温和防晒等措施。１.4消防水泵接合器及室外消火栓的安装位置、型式必须符合设计要求。２给水管道安装主控项目2.１给水管道在埋地敷设时，应在当地的冰冻线以下，如必须在冰冻线以上铺设时,应做可靠的保温防潮措施。在无冰冻地区，埋地敷设时,管顶的覆土埋深不得小于５００mm，穿越道路部位的埋深不得小于7０0mm。检验方法：现场观察检查。2．２给水管道不得直接穿越污水井、化粪池、公共厕所等污染源。检验方法:观察检查。2.３管道接口法兰、卡扣、卡箍等应安装在检查井或地沟内,不应埋在土壤中。检验方法:观察检查。２．４给水系统各种井室内的管道安装，如设计无要求,井壁距法兰或承口的距离:管径小于或等于450mm时,不得小于25０mm；管径大于４50mm时,不得小于３50mm。检验方法:尺量检查。2.5管网必须进行水压试验,试验压力为工作压力的１．５倍,但不得小于０．6MPａ。检验方法:管材为钢管、铸铁管时，试验压力下10mｉn内压力降不应大于0.05MＰa，然后降至工作压力进行检查，压力应保持不变,不渗不漏;管材为塑料管时，试验压力下，稳压1h压力降不大于０．0５MPa,然后降至工作压力进行检查，压力应保持不变,不渗不漏。２.6镀锌钢管、钢管的埋地防腐必须符合设计要求，如设计无规定时,可按表２.6的规定执行。卷材与管材间应粘贴牢固,无空鼓、滑移、接口不严等。检验方法:观察和切开防腐层检查。表2.6管道防腐层种类防腐层层次正常防腐层加强防腐层特加强防腐层(从金属表面冷底子油冷底子油冷底子油文案大全实用文案起)1２沥青涂层沥青涂层沥青涂层3外包保护层加强包扎层加强保护层（封闭层）(封闭层)4沥青涂层沥青涂层５外保护层加强包扎层6(封闭层)沥青涂层7外包保护层防腐层厚度不小于(mm)３６92．7给水管道在竣工后,必须对管道进行冲洗,饮用水管道还要在冲洗后进行消毒，满足饮用水卫生要求。检验方法:观察冲洗水的浊度,查看有关部门提供的检验报告。一般项目2.8管道的坐标、标高、坡度应符合设计要求,管道安装的允许偏差应符合表９.2．8的规定。表２.8室外给水管道安装的允许偏差和检验方法项次项目允许偏差(ｍｍ)检验方法１坐标铸铁管埋地l00拉线和尺量敷设在沟槽内5０文案大全实用文案检查钢管、塑料管、复合管埋地l００敷设在沟槽内或架空４02标高铸铁管埋地±５0拉线和尺量检查敷设在地沟内±3０钢管、塑料管、复合管埋地±50敷设在地沟内或架空±３03水平管纵横向弯曲铸铁管直段(25ｍ以上)起点~终点4０拉线和尺量检查钢管、塑料管、复合管直段(25m以上)起点～终点３02.９管道和金属支架的涂漆应附着良好，无脱皮、起泡、流淌和漏涂等缺陷。检验方法:现场观察检查。２.10管道连接应符合工艺要求,阀门、水表等安装位置应正确。塑料给水管道上的水表、阀门等设施其重量或启闭装置的扭矩不得作用于管道上,当管径≥50ｍｍ时必须设独立的支承装置。检验方法：现场观察检查。2.１1给水管道与污水管道在不同标高平行敷设,其垂直间距在50０mm以内时，给水管管径小于或等于2００mm文案大全实用文案的，管壁水平间距不得小于1．5m；管径大于200mm的,不得小于3ｍ。检验方法:观察和尺量检查。2．12铸铁管承插捻口连接的对口间隙应不小于3mm,最大间隙不得大于表９.2.12的规定。表2.１2铸铁...
