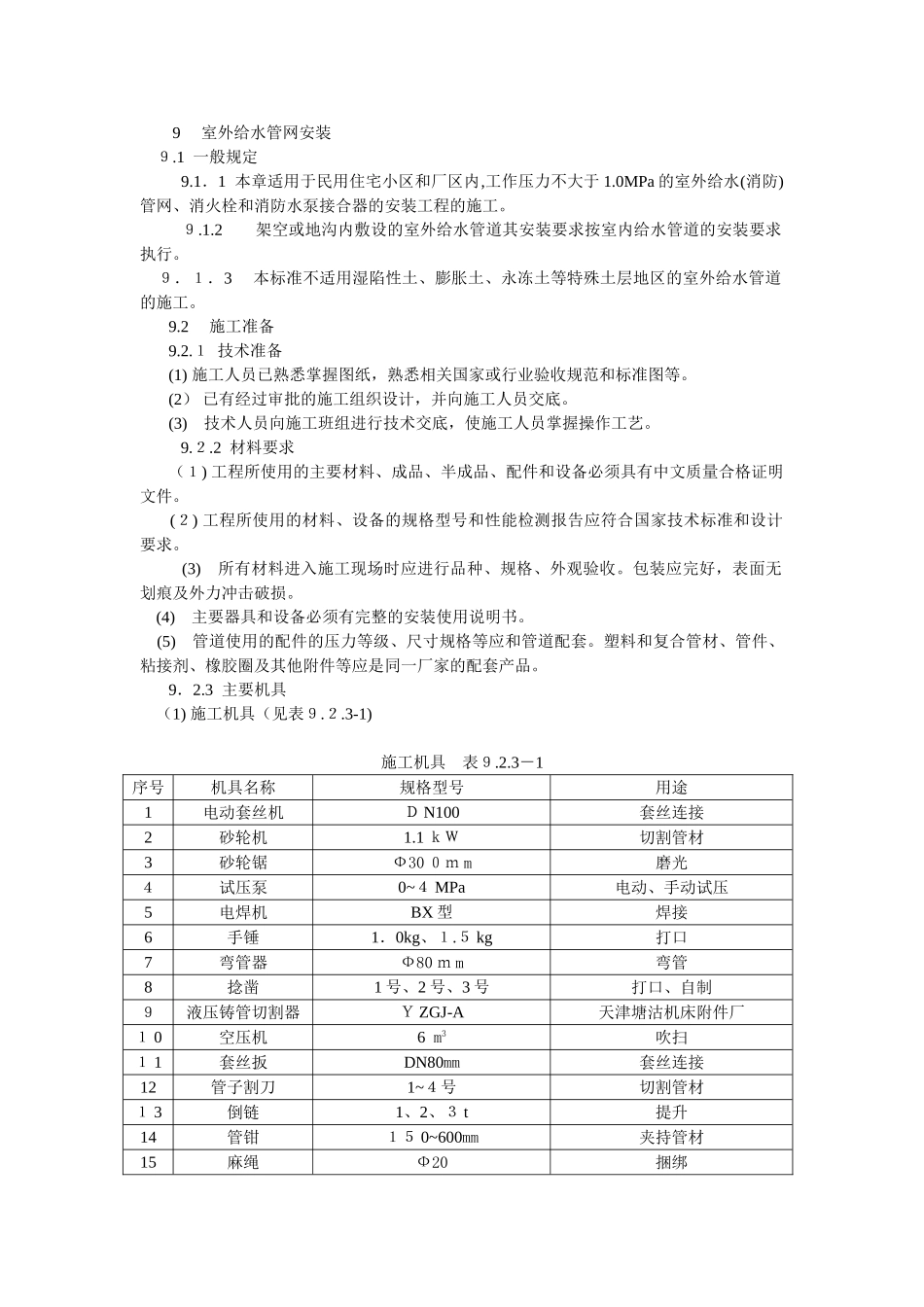

9室外给水管网安装９.1一般规定9.1．1本章适用于民用住宅小区和厂区内,工作压力不大于1.0MPa的室外给水(消防)管网、消火栓和消防水泵接合器的安装工程的施工。９.1.2架空或地沟内敷设的室外给水管道其安装要求按室内给水管道的安装要求执行。９．１．3本标准不适用湿陷性土、膨胀土、永冻土等特殊土层地区的室外给水管道的施工。9.2施工准备9.2.１技术准备(1)施工人员已熟悉掌握图纸，熟悉相关国家或行业验收规范和标准图等。(2）已有经过审批的施工组织设计，并向施工人员交底。(3)技术人员向施工班组进行技术交底，使施工人员掌握操作工艺。9.２.2材料要求（１)工程所使用的主要材料、成品、半成品、配件和设备必须具有中文质量合格证明文件。(２)工程所使用的材料、设备的规格型号和性能检测报告应符合国家技术标准和设计要求。(3)所有材料进入施工现场时应进行品种、规格、外观验收。包装应完好，表面无划痕及外力冲击破损。(4)主要器具和设备必须有完整的安装使用说明书。(5)管道使用的配件的压力等级、尺寸规格等应和管道配套。塑料和复合管材、管件、粘接剂、橡胶圈及其他附件等应是同一厂家的配套产品。9．2.3主要机具（1)施工机具（见表９.２.3-1)施工机具表９.2.3－1序号机具名称规格型号用途1电动套丝机ＤN100套丝连接2砂轮机1.1ｋＷ切割管材3砂轮锯Ф30０ｍm磨光４试压泵0~４MPa电动、手动试压5电焊机BX型焊接6手锤1．0kg、１.５kg打口7弯管器Ф80ｍm弯管8捻凿1号、2号、3号打口、自制９液压铸管切割器ＹZGJ-A天津塘沽机床附件厂１0空压机6m3吹扫１1套丝扳DN80mm套丝连接12管子割刀1~４号切割管材１3倒链1、2、３t提升14管钳１５0~600mm夹持管材15麻绳Ф20捆绑１6虎钳１５~１１5夹持管子直径17铁锹2~4号挖沟18铁镐2.5~4ｋg挖沟１9大锤5~8kｇ挖沟２0挖掘机50型挖沟21手动葫芦拉力器＞Ф10０mｍ胶圈连接22热熔式连接器与管子配套热熔连接２3活扳手1０0～600ｍm紧固２4角向磨光机Ф１50内磨光25直向电动砂轮机Ф１0０内坡口其他小工具有：画线笔、毛刷、板锉、钢锯、板斧、撬杠等(2)测量仪器（见表9.2.3-2）施工测量仪器表9.２.3－2序号测量装置名称规格型号备注1水准仪ＤSＺ10、DＳ10测量标高２经纬仪J2测量角度３水平尺１50～600ｍm测量水平度４压力表０~2.5MPａ、Ф150水压试验５钢卷尺3、5、30ｍ测量长度6游标卡尺０~30mm、0.０2mm测量管材直径7塞尺1５0A1４测量胶圈接口9.2．4作业条件(1）管道施工区域内的地面要进行清理，杂物、垃圾弃出场地。管道走向上的障碍物要清除。（２)在饮用水管道附近的厕所、粪坑、污水坑和棺木等应在开工前迁至业主指定的地方。并将脏物清除干净后进行消毒处理,方可将坑填实。(3）在施工前应摸清地下高、低压电缆、电线、煤气、热力等管道的分布情况，并作出标记。９．2.5施工组织及人员准备(1)施工前应建立健全的质量管理体系和工程质量检测制度。(2）施工组织应设立技术组、质安组、管道班、电气焊班、开挖班、砌筑班、抹灰班、测量班等。(3)施工人员数量根据工程规模和工程量的大小确定,一般应配备的人员有:给排水专业技术人员，测量工、管道工、电焊工、气焊工、起重工、油漆工、泥瓦工、普工。9.3给水管道安装9.3.１材料质量要求(1)主材的技术标准见表９.3.1。主要材料的技术标准表9.3.1序号材料名称质量验收标准备注1给水铸铁管YB4２7-6４2复合管企业标准厂家提供3PＶC管GB/T10002.１－9６4ＰＰＲ管企业标准厂家提供５焊接钢管GB／T3.９２-１9９３6镀锌钢管GB/Ｔ81６3-19877无缝钢管GB／Ｔ816３-1987(2)材料的验收1)给水铸铁管及管件的规格品种应符合设计要求,管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、飞刺和疙瘩。承插口的内外径及管件应造型规矩,尺寸合格,并有出厂合格证。2）碳素钢管、镀锌钢管的管壁厚度均匀，尺寸符合国标要求,管材应无弯曲,锈蚀，重皮等现象,有出厂合格证。镀锌管件应无偏扣、乱扣、断丝、角度不准等现象。3)钢管壁厚不大于3.5mm时，钢管表面不准有大于０．５ｍm深的伤痕;壁厚大于3.5mｍ时，伤痕深不准超过1mm。4)阀门、法兰及其他设备应具有质量合格证，且无裂纹、开关灵活严密、铸造规矩，手轮良...
