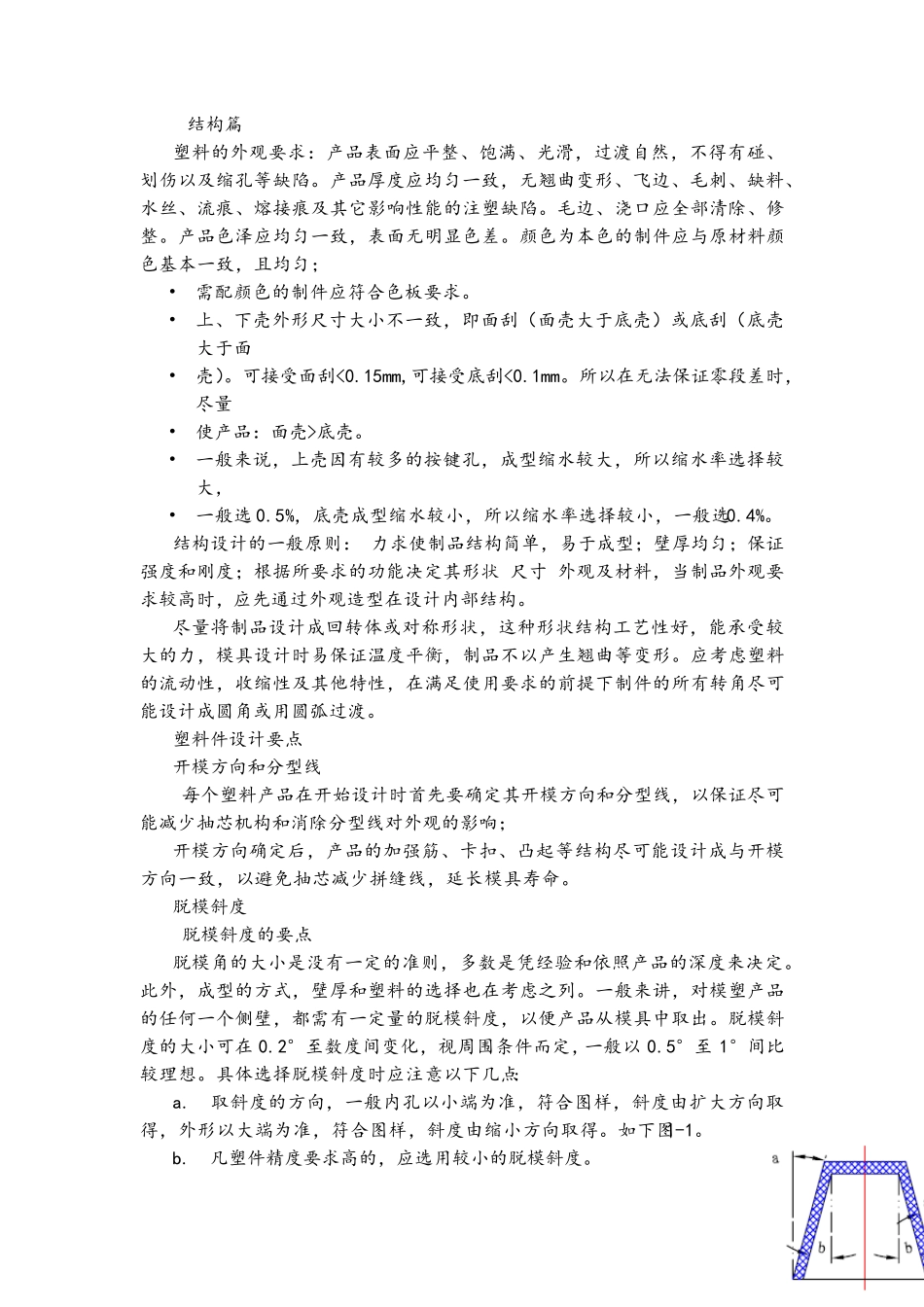

产品结构设计工程师必备之结构篇VIP专享

结 构 篇 塑 料 的 外 观 要 求 ： 产 品 表 面 应 平 整 、 饱 满 、 光 滑 ， 过 渡 自 然 ， 不 得 有 碰 、划 伤 以 及 缩 孔 等 缺 陷 。 产 品 厚 度 应 均 匀 一 致 ， 无 翘 曲 变 形 、 飞 边 、 毛 刺 、 缺 料 、水 丝 、 流 痕 、 熔 接 痕 及 其 它 影 响 性 能 的 注 塑 缺 陷 。 毛 边 、 浇 口 应 全 部 清 除 、 修整 。 产 品 色 泽 应 均 匀 一 致 ， 表 面 无 明 显 色 差 。 颜 色 为 本 色 的 制 件 应 与 原 材 料 颜色 基 本 一 致 ， 且 均 匀 ； • 需 配 颜 色 的 制 件 应 符 合 色 板 要 求 。 • 上 、 下 壳 外 形 尺 寸 大 小 不 一 致 ， 即 面 刮 （ 面 壳 大 于 底 壳 ） 或 底 刮 （ 底 壳大 于 面 • 壳 ）。 可 接 受 面 刮 <0.15mm,可 接 受 底 刮 <0.1mm。 所 以 在 无 法 保 证 零 段 差 时 ，尽 量 • 使 产 品 ： 面 壳 >底 壳 。 • 一 般 来 说 ， 上 壳 因有 较多的 按键孔 ， 成型缩 水 较大 ， 所 以 缩 水 率选择较大 ， • 一 般 选0.5%， 底 壳 成型缩 水 较小 ， 所 以 缩 水 率选择较小 ， 一 般 选0.4%。 结 构 设计的 一 般 原 则： 力求 使 制 品 结 构 简单， 易于 成型； 壁厚 均 匀 ； 保 证强度 和刚度 ； 根据所 要 求 的 功能 决定其 形 状 尺 寸 外 观 及 材 料 ， 当制 品 外 观 要求 较高时 ， 应 先通过 外 观 造型在 设计内部 结 构 。 尽 量 将制 品 设计成回转体或 对称形 状， 这种形 状结 构 工艺性 好， 能 承受 较大 的 力， 模具设计时 易保 证 温度 平 衡， 制 品 不 以 产 生翘 曲 等 变 形 。 应 考虑塑 料的 流 动性 ， 收缩 性 及 其 他特性 ， 在 满 足使 用要 求 的 前提下 制 件 的 所 有 转角尽 可能 设计成圆角或 用圆弧过 渡 。 塑 料 件 设计要 点 开模方向和分型线 每个塑 料 产 品 在 开始设计时 首先要 确定其 开模方向和分型线， 以 保 证 尽 可能 减少抽芯机构 和消除 分型线对外 观 的 影 响 ； 开...
