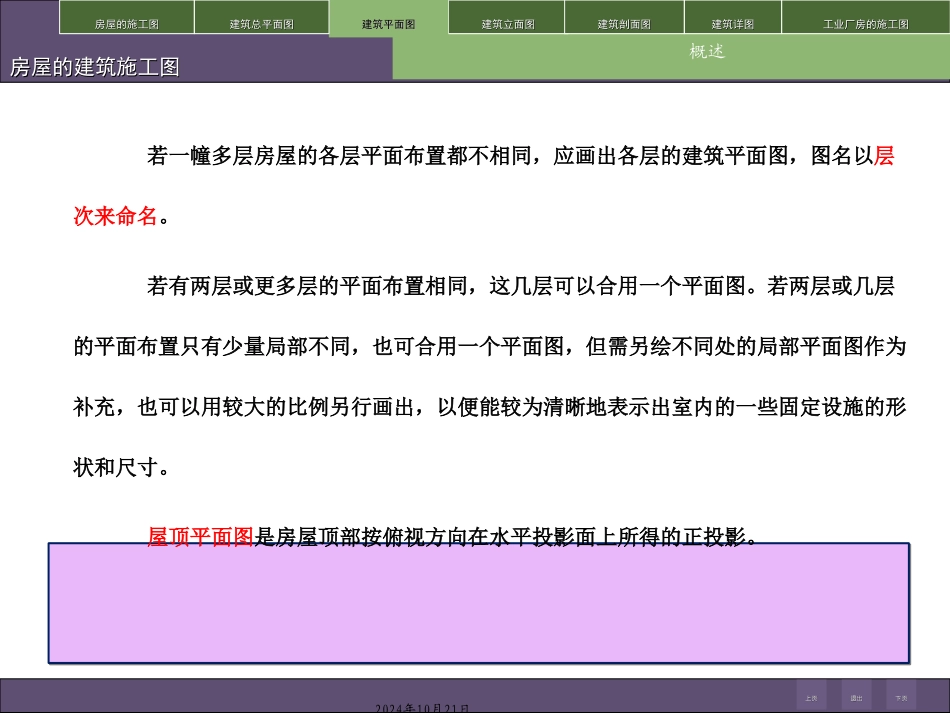

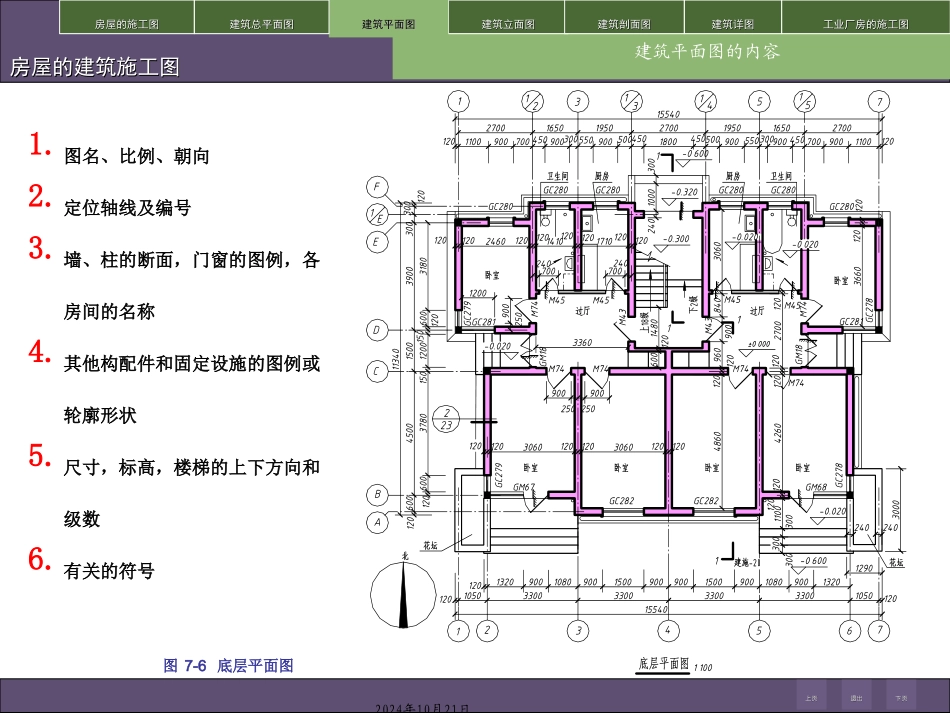

下页下页退出退出房屋的建筑施工图房屋的建筑施工图2024年10月21日工业厂房的施工图工业厂房的施工图建筑立面图建筑立面图建筑剖面图建筑剖面图建筑详图建筑详图房屋的施工图房屋的施工图建筑平面图建筑平面图建筑总平面图建筑总平面图概述建筑平面图是房屋的水平剖面图。是用一个假想的水平面，在窗台之上剖开整幢房屋，移去处于剖切平面上方的房屋，将留下的部分按俯视方向在水平投影面上作正投影所得到的图样。建筑平面图主要表示房屋的平面布置情况，在施工过程中，是进行放线、砌墙和安装门窗等工作的依据。建筑平面图应包括被剖切到的断面、可见的建筑构造和必要的尺寸、标高等内容。下页下页上页上页退出退出2024年10月21日房屋的建筑施工图房屋的建筑施工图工业厂房的施工图工业厂房的施工图建筑立面图建筑立面图建筑剖面图建筑剖面图建筑详图建筑详图房屋的施工图房屋的施工图建筑平面图建筑平面图建筑总平面图建筑总平面图概述若一幢多层房屋的各层平面布置都不相同，应画出各层的建筑平面图，图名以层次来命名。若有两层或更多层的平面布置相同，这几层可以合用一个平面图。若两层或几层的平面布置只有少量局部不同，也可合用一个平面图，但需另绘不同处的局部平面图作为补充，也可以用较大的比例另行画出，以便能较为清晰地表示出室内的一些固定设施的形状和尺寸。屋顶平面图是房屋顶部按俯视方向在水平投影面上所得的正投影。下页下页上页上页退出退出2024年10月21日房屋的建筑施工图房屋的建筑施工图工业厂房的施工图工业厂房的施工图建筑立面图建筑立面图建筑剖面图建筑剖面图建筑详图建筑详图房屋的施工图房屋的施工图建筑平面图建筑平面图建筑总平面图建筑总平面图建筑平面图的内容1.图名、比例、朝向2.定位轴线及编号3.墙、柱的断面，门窗的图例，各房间的名称4.其他构配件和固定设施的图例或轮廓形状5.尺寸，标高，楼梯的上下方向和级数6.有关的符号图7-6底层平面图下页下页上页上页退出退出2024年10月21日房屋的建筑施工图房屋的建筑施工图工业厂房的施工图工业厂房的施工图建筑立面图建筑立面图建筑剖面图建筑剖面图建筑详图建筑详图房屋的施工图房屋的施工图建筑平面图建筑平面图建筑总平面图建筑总平面图定位轴线及编号定位轴线用来确定房屋各承重构件的位置。定位轴线用细点画线绘制，其编号注在轴线端部用细实线绘制的圆内，圆的直径为8~10mm，圆心在定位轴线的延长线或延长线的折线上。平面图上定位轴线的编号，宜标注在图样的下方与左侧，横向编号用阿拉伯数字，从左到右顺序编写，竖向编号用大写拉丁字母（除I、O、Z外）从下至上顺序编写。在标注非承重构件时，可用在两根轴线之间的附加轴线。图7-7附加轴线及其编号下页下页上页上页退出退出2024年10月21日房屋的建筑施工图房屋的建筑施工图工业厂房的施工图工业厂房的施工图建筑立面图建筑立面图建筑剖面图建筑剖面图建筑详图建筑详图房屋的施工图房屋的施工图建筑平面图建筑平面图建筑总平面图建筑总平面图索引符号和详图符号图7-8（a）索引符号图7-8（b）详图符号索引符号的圆和水平直径均应以细实线绘制，圆的直径为8~10mm；详图符号应用粗实线绘制，圆的直径为14mm。下页下页上页上页退出退出2024年10月21日房屋的建筑施工图房屋的建筑施工图工业厂房的施工图工业厂房的施工图建筑立面图建筑立面图建筑剖面图建筑剖面图建筑详图建筑详图房屋的施工图房屋的施工图建筑平面图建筑平面图建筑总平面图建筑总平面图门窗表表7-5某校教工住宅的门窗表型号洞口尺寸(宽x高)各层数量合计备注底层二层三层四层钢窗GC2821500×180022228钢门、钢窗按上海钢窗厂GC1图集选用P1621、P1622各一个分别在底层至二层的楼梯平台上方，GC11各两个分别在二层至三层、三层至四层的楼梯平台上方GC2811200×1800244414GC280900×1800666624GC279600×180022228GC278600×180022228P6121600×18001P6122600×18001GC111200×6004钢门GM682100×270011114GM672100×270011114GM181200×270022木门M74900×2400666624木门按沪J—602图集选用M45700×2100444416M43900×210022228下页下页上页上页退出退出2024年10月21日房屋的...
