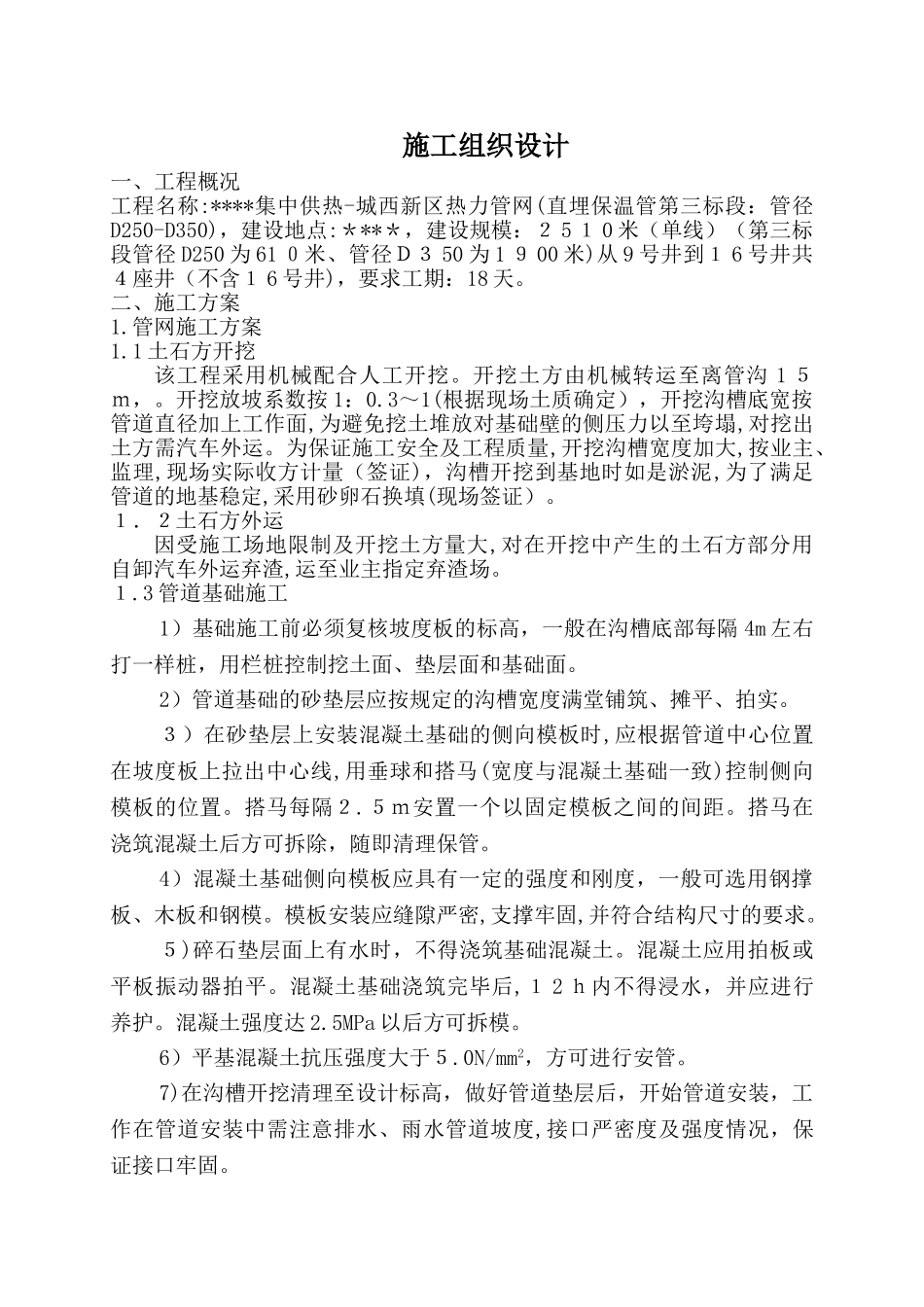

施工组织设计一、工程概况工程名称:****集中供热-城西新区热力管网(直埋保温管第三标段：管径D250-D350)，建设地点:＊**＊，建设规模：２5１0米（单线）（第三标段管径D250为61０米、管径Ｄ３50为1９00米)从9号井到１6号井共４座井（不含１6号井)，要求工期：18天。二、施工方案1.管网施工方案1.1土石方开挖该工程采用机械配合人工开挖。开挖土方由机械转运至离管沟1５ｍ，。开挖放坡系数按1：0.3～1(根据现场土质确定），开挖沟槽底宽按管道直径加上工作面,为避免挖土堆放对基础壁的侧压力以至垮塌,对挖出土方需汽车外运。为保证施工安全及工程质量,开挖沟槽宽度加大,按业主、监理,现场实际收方计量（签证)，沟槽开挖到基地时如是淤泥,为了满足管道的地基稳定,采用砂卵石换填(现场签证）。１．２土石方外运因受施工场地限制及开挖土方量大,对在开挖中产生的土石方部分用自卸汽车外运弃渣,运至业主指定弃渣场。１.3管道基础施工1）基础施工前必须复核坡度板的标高，一般在沟槽底部每隔4m左右打一样桩，用栏桩控制挖土面、垫层面和基础面。2）管道基础的砂垫层应按规定的沟槽宽度满堂铺筑、摊平、拍实。３）在砂垫层上安装混凝土基础的侧向模板时,应根据管道中心位置在坡度板上拉出中心线,用垂球和搭马(宽度与混凝土基础一致)控制侧向模板的位置。搭马每隔２.５ｍ安置一个以固定模板之间的间距。搭马在浇筑混凝土后方可拆除，随即清理保管。4）混凝土基础侧向模板应具有一定的强度和刚度，一般可选用钢撑板、木板和钢模。模板安装应缝隙严密,支撑牢固,并符合结构尺寸的要求。５)碎石垫层面上有水时，不得浇筑基础混凝土。混凝土应用拍板或平板振动器拍平。混凝土基础浇筑完毕后,１2ｈ内不得浸水，并应进行养护。混凝土强度达2.5MPa以后方可拆模。6）平基混凝土抗压强度大于５.0N/mm2，方可进行安管。7)在沟槽开挖清理至设计标高，做好管道垫层后，开始管道安装，工作在管道安装中需注意排水、雨水管道坡度,接口严密度及强度情况，保证接口牢固。中心刻度木板垂线8）管道安装完毕，做好保护层，再分层回填、夯实。下管是在沟槽和管道基础已经验收合格后进行。为了防止将不合格或已经损坏的管材及管件下人沟槽,下管前应对管材进行检查与修补。管子经过检验、修补后,在下管前应先在槽上排列成行（排管），经核对管节、管件无误方可下管。重力流管道一般从最下游开始逆水流方向铺设，排管时应将承口朝向施工前进的方向。下管的方法要根据管材种类、管节的重量和长度、现场条件及机械设备等情况来确定，本工程主要采用人工下管方式。1.４稳管稳管是将管子按设计高程和位置，稳定在地基或基础上。对距离较长的重办流管道工程一般由下游向上游进行施工,以便使已安装的管道先期投入使用,同时也有利于地下水的排除。稳管时，控制管道的轴线位置和高程是十分重要的,也是检查验收的主要项目管道轴线位置的控制常用的有中心线法和边线法，高程控制是沿管线每1０～15m埋设一坡度板（又称龙门板、高程样板），板上有中心钉和高程钉，利用坡度板上的高程钉进行控制。１)高程控制在稳管前由测量人员将管道的中心钉测设在坡度板上,两高程钉之间的连线即为管底坡度的平行线，称为坡度线。坡度线上的任何一点到管内底的垂直距离为一常数,称为下反数。稳管时用一木制样尺（或称高程尺）垂直放人管内底中心处,根据下反数和坡度线则可控制高程。样尺高度一般取整数,以500ｍm一档为宜,使样尺高度固定，不易搞错。坡度板应设置在稳定地点，每一管段两头的检查井处和中间部位放测的三块坡度板应能通视。坡度板必须经复核后方可使用，在挖至底层土、做基础、稳管等施工过程中应经常复核,发现偏差及时纠正,放样复核的原始记录必须妥善保存，以备查验。2)轴线位置控制a.中心线法在连接两块坡度板的中心钉之间的中线上挂一垂球，在管内放置一块带有中心刻度的水平尺,当垂球线穿过水平尺的中心刻度时，表示管子已对中,如下图所示：水平尺边桩边线管道基础（b）管子中心线法示意图ｂ.边线法即在管子同一侧，钉一排边桩，边桩高度接近管中心处。在每个边桩上钉一小钉,其位置距管道轴线的水平距离为一常数。稳管时，在...
