产电SViG5系列变频器常用参数

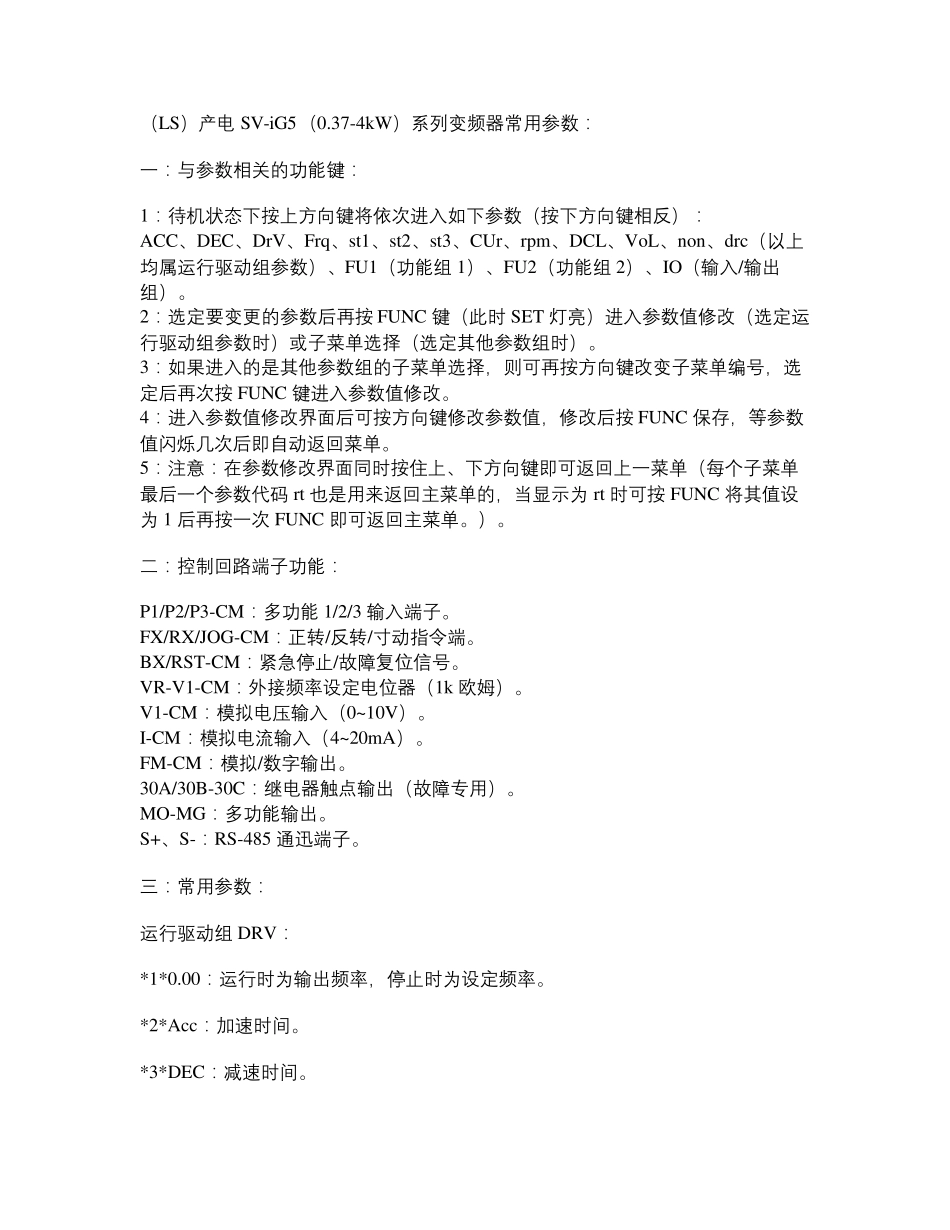

产电SViG5系列变频器常用参数_第1页
1/8

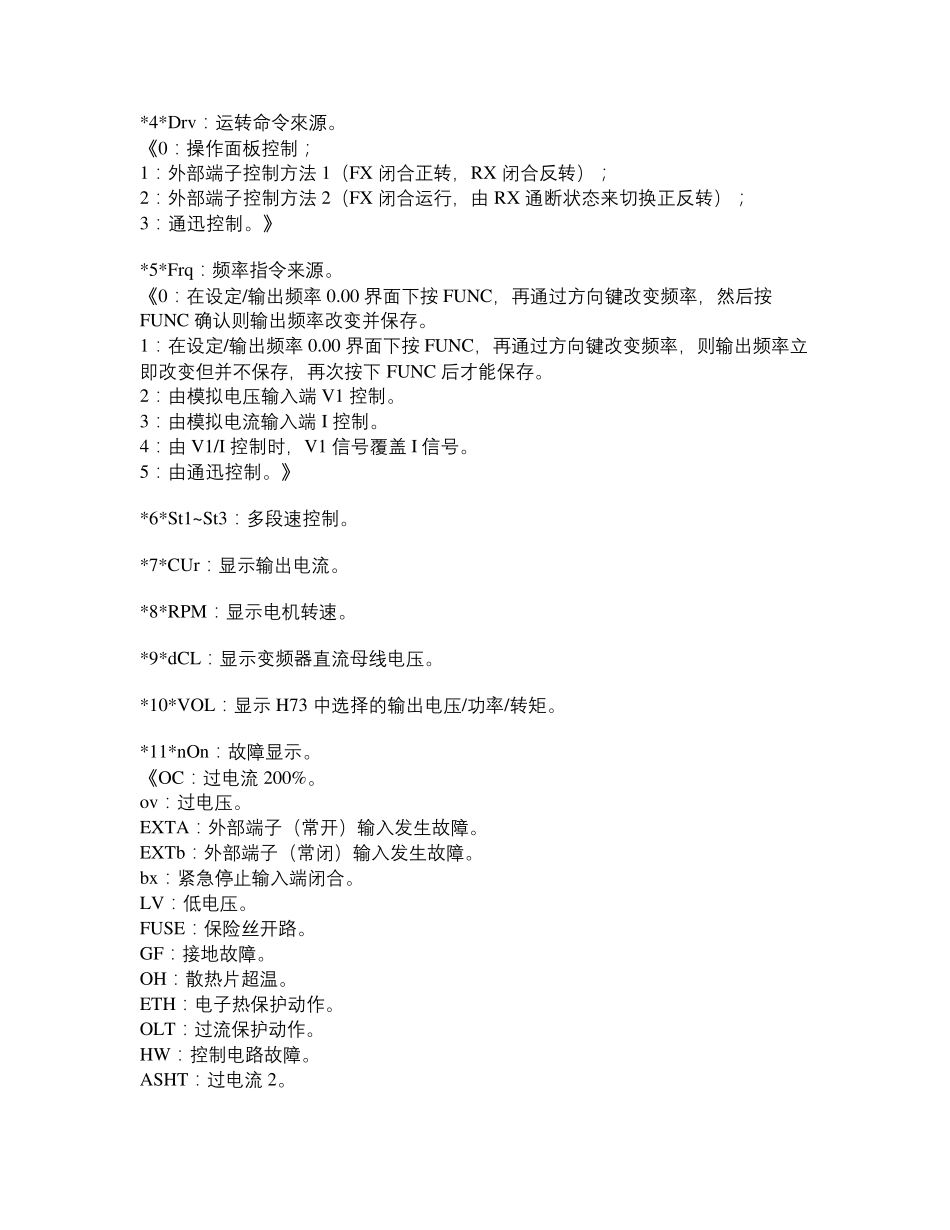

产电SViG5系列变频器常用参数_第2页
2/8

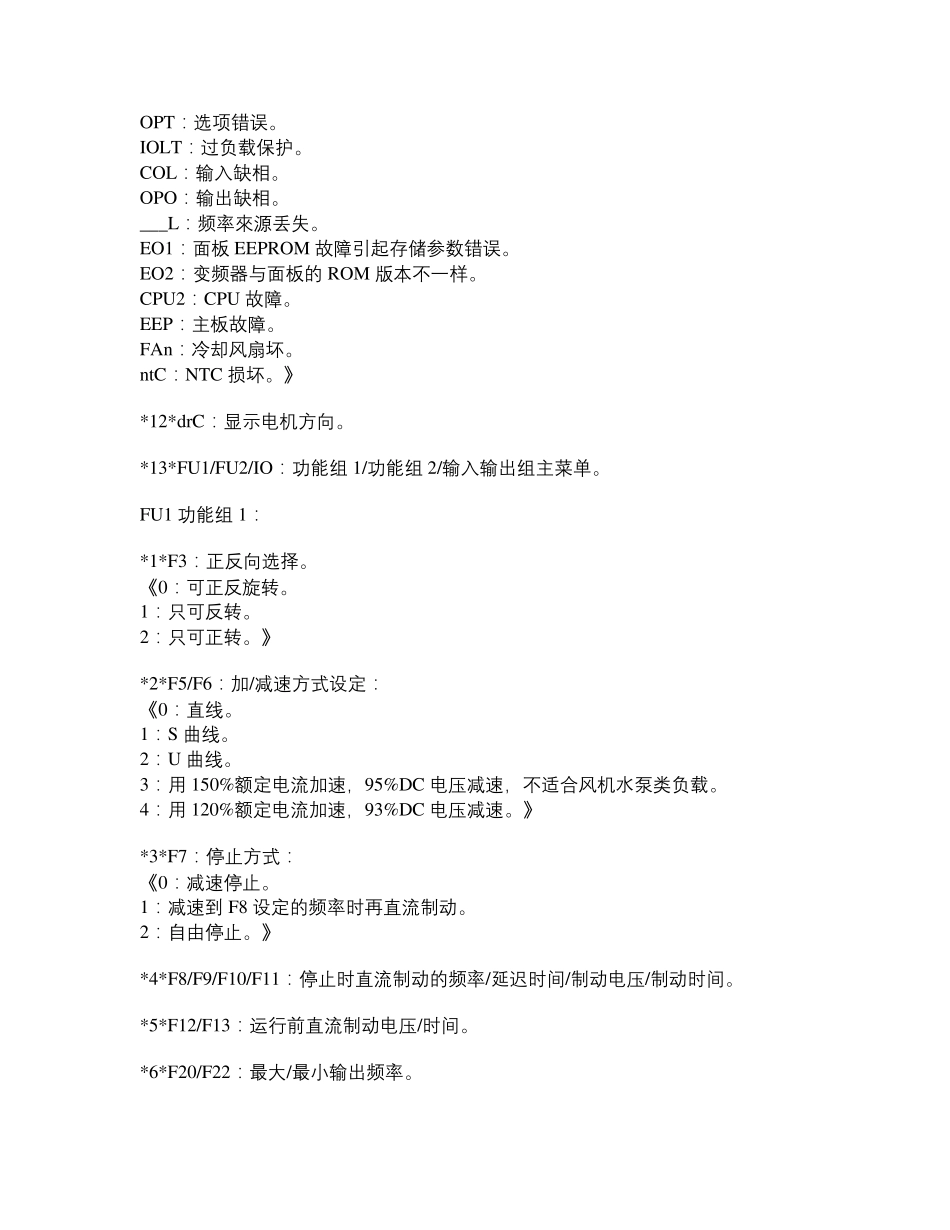

产电SViG5系列变频器常用参数_第3页
3/8
( LS) 产 电SV-iG5( 0.37-4kW) 系 列 变 频 器 常 用 参 数 : 一 : 与 参 数 相 关 的 功 能 键 : 1: 待 机 状 态 下 按 上 方 向 键 将 依 次 进 入 如 下 参 数 ( 按 下 方 向 键 相 反 ) : ACC、DEC、DrV、Frq、st1、st2、st3、CUr、rpm、DCL、VoL、non、drc( 以上均属运行驱动组参 数 ) 、FU1( 功 能 组 1) 、FU2( 功 能 组 2) 、IO( 输入 /输出组) 。 2: 选定要变 更的 参 数 后再按 FUNC 键 ( 此时 SET 灯亮) 进 入 参 数 值修改( 选定运行驱动组参 数 时) 或子菜单选择( 选定其他参 数 组时) 。 3: 如 果进 入 的 是其他参 数 组的 子菜单选择,则可再按 方 向 键 改变 子菜单编号,选定后再次 按 FUNC 键 进 入 参 数 值修改。 4: 进 入 参 数 值修改界面后可按 方 向 键 修改参 数 值,修改后按 FUNC 保存,等参 数值闪烁几次 后即自动返回菜单。 5: 注意: 在参 数 修改界面同时按 住上 、下 方 向 键 即可返回上 一 菜单( 每个子菜单最后一 个参 数 代码 rt 也是用 来返回主菜单的 ,当显示为 rt 时可按 FUNC 将 其值设为 1 后再按 一 次 FUNC 即可返回主菜单。) 。 二: 控制回路端子功 能 : P1/P2/P3-CM: 多功 能 1/2/3 输入 端子。 FX/RX/JOG-CM: 正转/反 转/寸动指令端。 BX/RST-CM: 紧急停止/故障复位信号。 VR-V1-CM: 外接频 率设定电 位器 ( 1k 欧姆) 。 V1-CM: 模拟电 压输入 ( 0~ 10V) 。 I-CM: 模拟电 流输入 ( 4~ 20mA) 。 FM-CM: 模拟/数 字输出。 30A/30B-30C: 继电 器 触点输出( 故障专用 ) 。 MO-MG: 多功 能 输出。 S+、S-: RS-485 通迅端子。 三: 常 用 参 数 : 运行驱动组 DRV: *1*0.00: 运行时为输出频 率,停止时为设定频 率。 *2*Acc: 加速时间。 *3*DEC: 减速时间。 *4*Drv: 运 转 命 令 來 源 。 《0: 操作面板控制; 1: 外部端子控制方法 1(FX 闭合正转 ,RX 闭合反转 ); 2: 外部端子控制方法 2(FX 闭合运 行,由 RX 通断状态来切换正反转 ); 3: 通迅控制。》 *5*Frq: 频率指令 来源 。 《0: 在设定/输出频率 0.00 界面下按 FUNC,再通过方...
