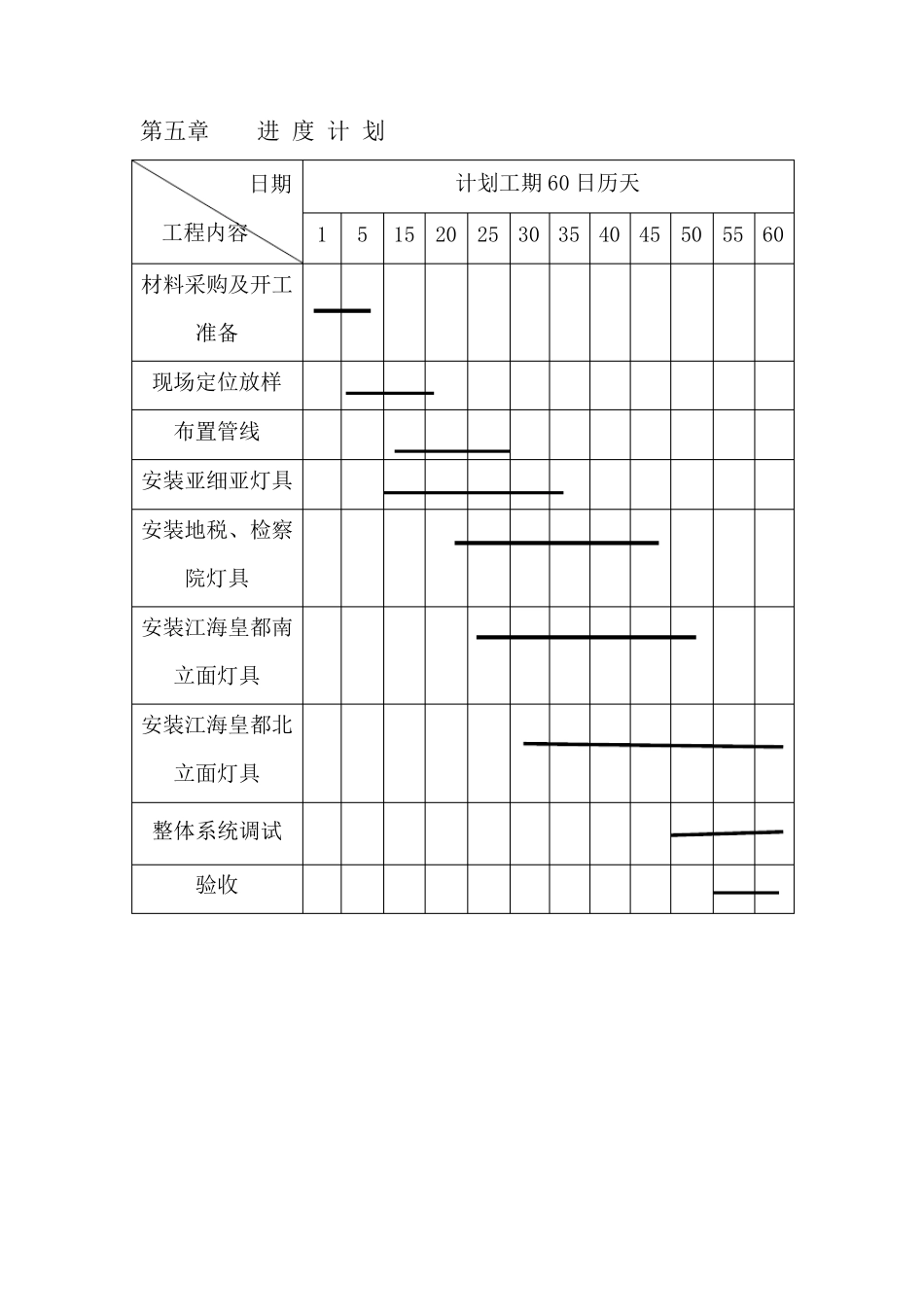

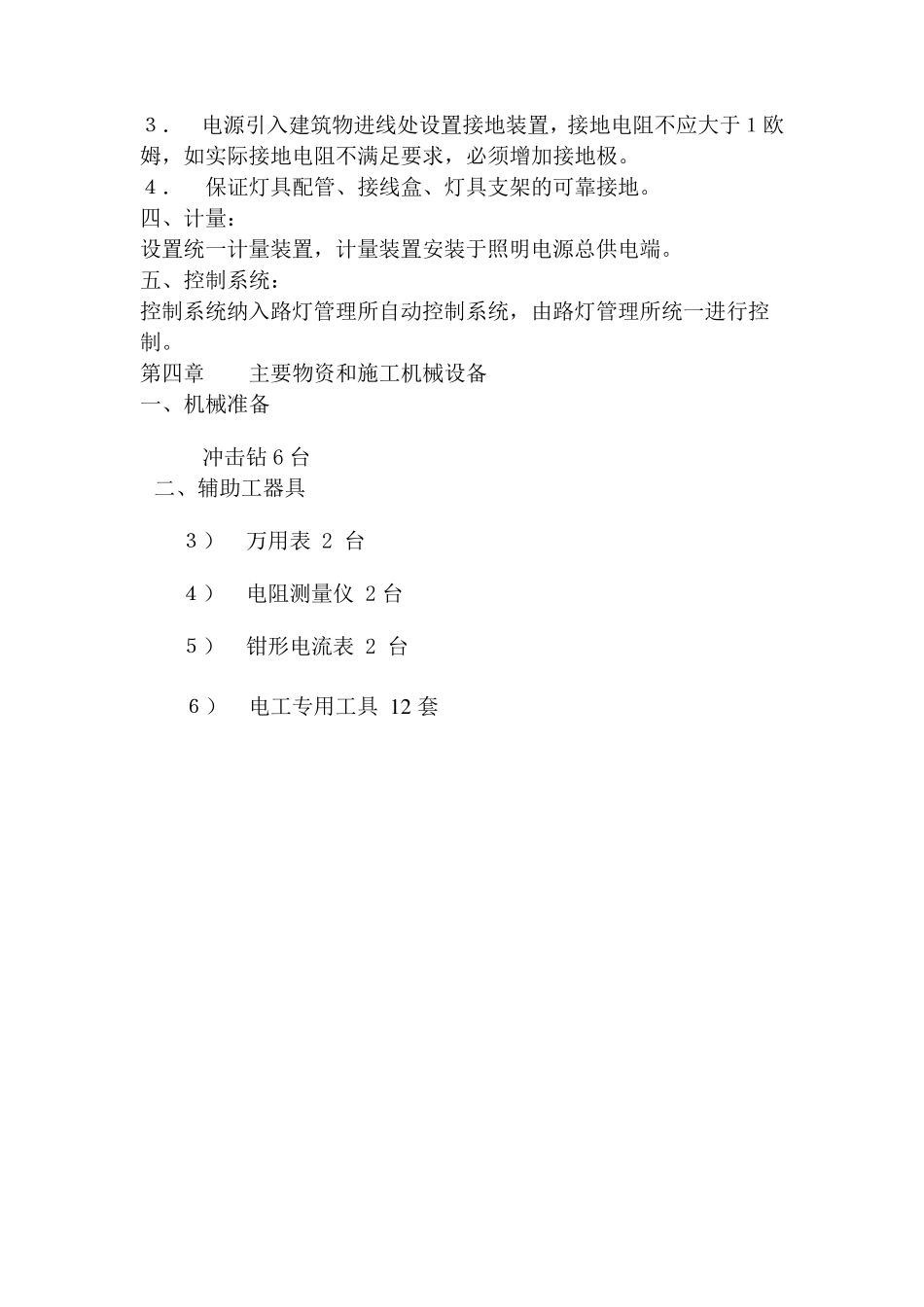

第一章 编制说明 一、 编制依据 １、设计、施工图纸 ２、招标文件 第二章 工程概况及施工特点 一、 工程概况 工程名称：2010 年通州景观照明工程（一标段） 二、 工程施工特点 工程地点：猫空 KTV、亚细亚大酒店、地税局、检查院、江海皇都。 工程范围：楼体 ＬＥＤ 灯具、管线和控制系统的安装；投光灯灯具、管线和控制系统的安装。 承包方式：包工包料。 施工工期：拟在 2010 年 3 月 18 日开工，工期不超过 60 天（日历天数） 第三章 施工方法及技术措施 一、光源及灯具的选择： 光源及灯具均应具有较好的耐腐蚀性能及良好的电气绝缘性能。安照招标文件中的要求，与指定厂家采购并送检。 （１） ＬＥＤ灯具：安装牢固，行竖成一条线。 （2） 泛光灯：灯具安装前应按照设计要求侧线、定位，安装好预埋件。灯具支架表面防腐处理，采用户外安装防雨接线盒。 （3） ＬＥＤ线条灯：灯带安装应横 平 竖直 ，进 入 灯带的电源应采用软 线保 护 ，灯带支架应分 布 均匀 ，支架的颜 色 与灯带应该 统一，支架应与灯带可 靠 连 接。 二、照明配 电箱 照明配 电箱 采用户内 落 地安装，具体安装位置 根 据现 场 实 际 情 况与甲方协 商 后 决 定。 三、接地保 护 、等 电位连 接、漏 电保 护 １． 本 工程配 电系统采用三相 五 线制，接线时 应注 意 三相 平 衡 。２． 所 有电气设备 及电气线路 在正 常 情 况下 不带电的金 属 外壳 均 应按规 程接地。 ３． 电源引入建筑物进线处设置接地装置，接地电阻不应大于１欧 姆，如实际接地电阻不满足要求，必须增加接地极。 ４． 保证灯具配管、接线盒、灯具支架的可靠接地。 四、计量： 设置统一计量装置，计量装置安装于照明电源总供电端。 五、控制系统： 控制系统纳入路灯管理所自动控制系统，由路灯管理所统一进行控制。 第四章 主要物资和施工机械设备 一、机械准备 冲击钻 6 台 二、辅助工器具 ３） 万用表 2 台 ４） 电阻测量仪 2 台 ５） 钳形电流表 2 台 ６） 电工专用工具 1 2 套 第五章 进 度 计 划 日期 工程内容 计划工期60 日历天 1 5 15 20 25 30 35 40 45 50 55 60 材料采购及开工准备 现场定位放样 布置管线 安装亚细亚灯具 安装地税、检察院灯具 安装江海皇都南立面灯具 安装江海皇都北立面灯具 整体系统调试 ...
