亲水平台施工组织设计方案完

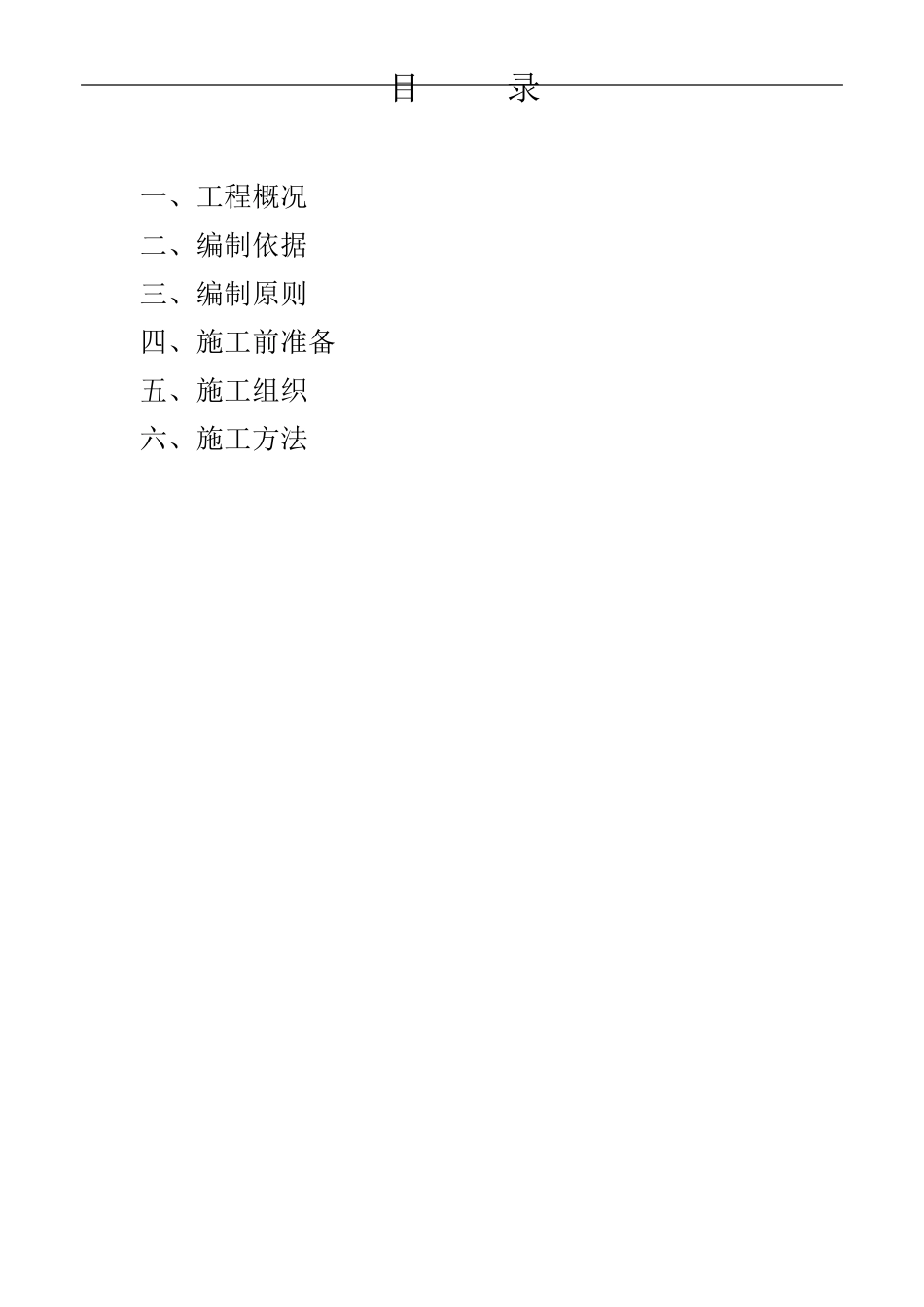

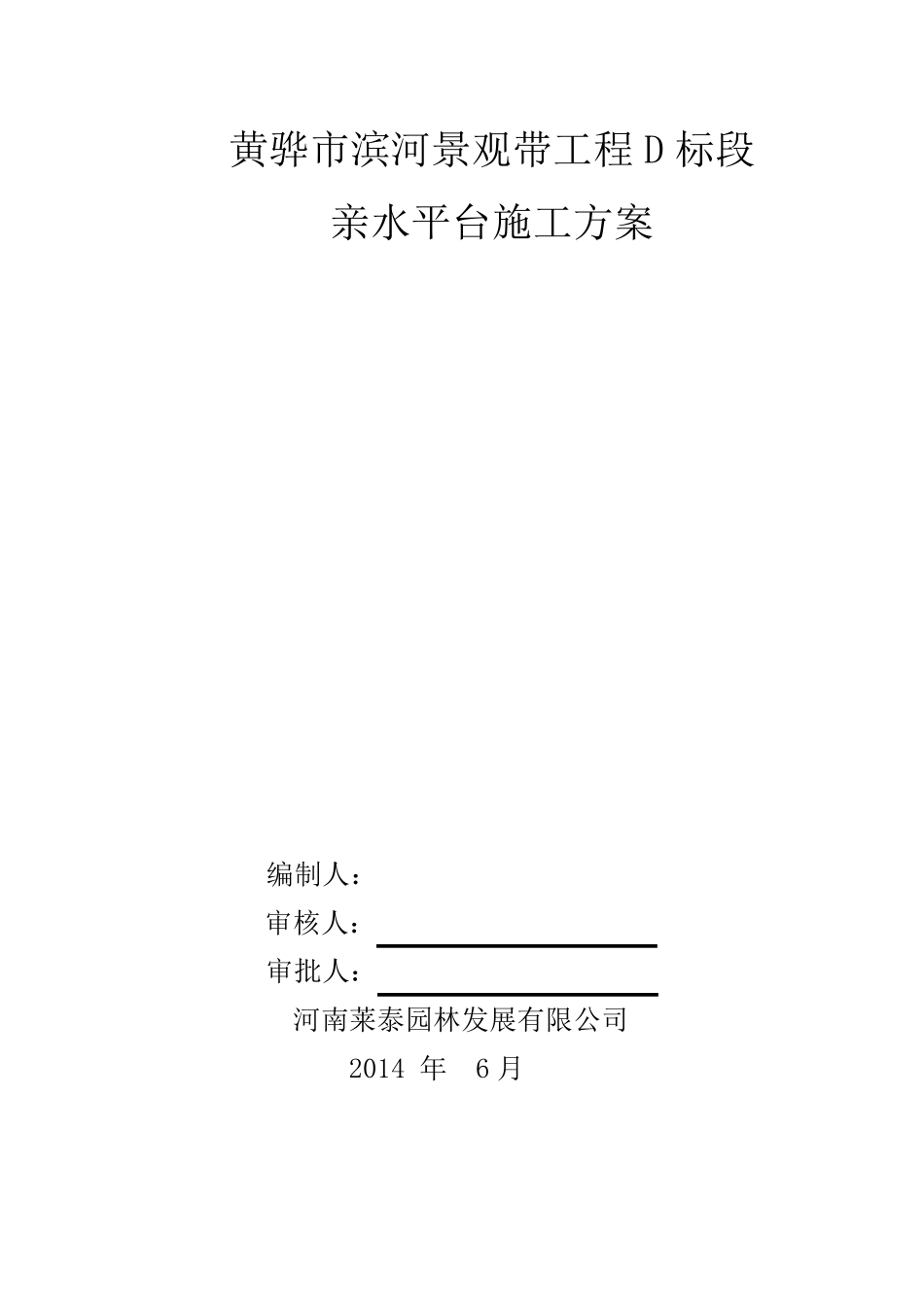

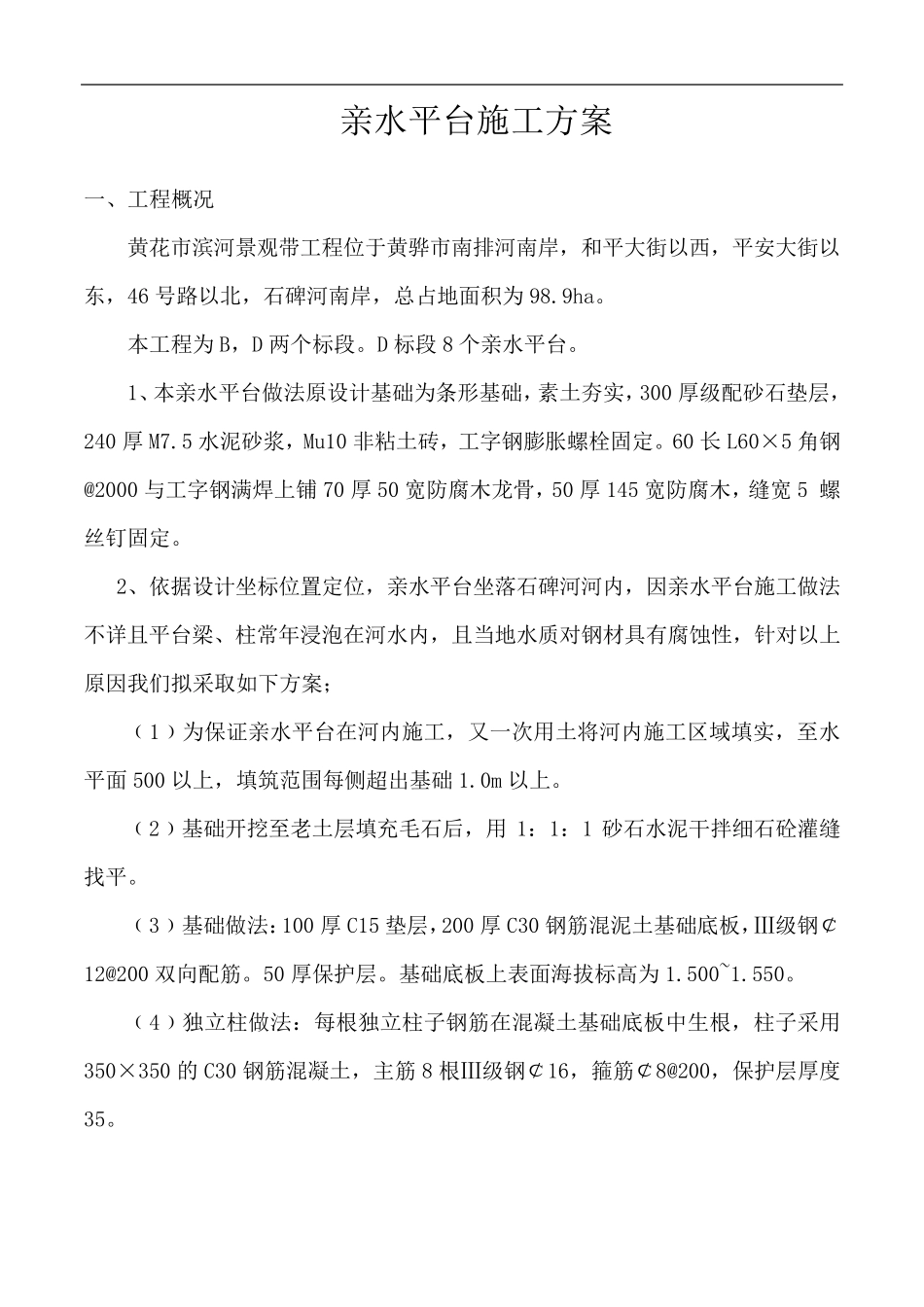

黄骅市滨河景观带工程D 标段 亲水平台施工方案 编制人： 审核人： 审批人： 河南莱泰园林发展有限公司 2014 年 6 月 目 录 一、工程概况 二、编制依据 三、编制原则 四、施工前准备 五、施工组织 六、施工方法 亲水平台施工方案 一、工程概况 黄花市滨河景观带工程位于黄骅市南排河南岸，和平大街以西，平安大街以东，46 号路以北，石碑河南岸，总占地面积为98.9ha。 本工程为B，D 两个标段。D 标段8 个亲水平台。 1、本亲水平台做法原设计基础为条形基础，素土夯实，300 厚级配砂石垫层，240 厚M7.5 水泥砂浆，Mu10 非粘土砖，工字钢膨胀螺栓固定。60 长L60×5 角钢@2000 与工字钢满焊上铺 70 厚50 宽防腐木龙骨，50 厚145 宽防腐木，缝宽 5 螺丝钉固定。 2、依据设计坐标位置定位，亲水平台坐落石碑河河内，因亲水平台施工做法不详且平台梁、柱常年浸泡在河水内，且当地水质对钢材具有腐蚀性，针对以上原因我们拟采取如下方案； ﹙1﹚为保证亲水平台在河内施工，又一次用土将河内施工区域填实，至水平面500 以上，填筑范围每侧超出基础1.0m 以上。 ﹙2﹚基础开挖至老土层填充毛石后，用1： 1： 1 砂石水泥干 拌 细 石砼 灌 缝找 平。 ﹙3﹚基础做法：100 厚C15 垫层，200 厚C30 钢筋 混 泥土基础底 板 ，Ⅲ 级钢￠12@200 双 向 配筋 。50 厚保护 层。基础底 板 上表 面海 拔 标高 为1.500~1.550。 ﹙4﹚独 立 柱做法： 每根 独 立 柱子 钢筋 在混 凝 土基础底 板 中 生 根 ，柱子 采用350×350 的 C30 钢筋 混 凝 土，主 筋 8 根 Ⅲ 级钢￠ 16，箍 筋 ￠ 8@200，保护 层厚度35。 ﹙5﹚系梁做法：用C30 砼系梁代替原设计工字钢，截面为250×300﹙宽*高﹚，主筋 4 根Ⅲ级钢￠18（上、下各 2 根），箍筋￠8@200，保护层厚度 25.悬挑部分箍筋￠8@100，截面250*200. （6）木龙骨做法：100×140@500 木龙骨南北排列，排列位置详见施工图，梁上预埋固定木龙骨用￠20 螺栓孔，木龙骨以上做法按原设计图纸施工。 （7）平台标高统一提高 150. （8）因平台与小道间 1900 过长，墙厚 240 改为500，见施工图 XS01-2，墙体顶增加一道 500*200 圈梁，主筋 4 根Ⅲ级钢￠12、箍筋￠8@200. 二、编制依据 （1）市政工程施工规范及技术标准。 （2）亲水平台景观施工图设计。 （3）相关施工技术规范、质量检验评定标准。 ...
