人因工程设计专业多功能机房

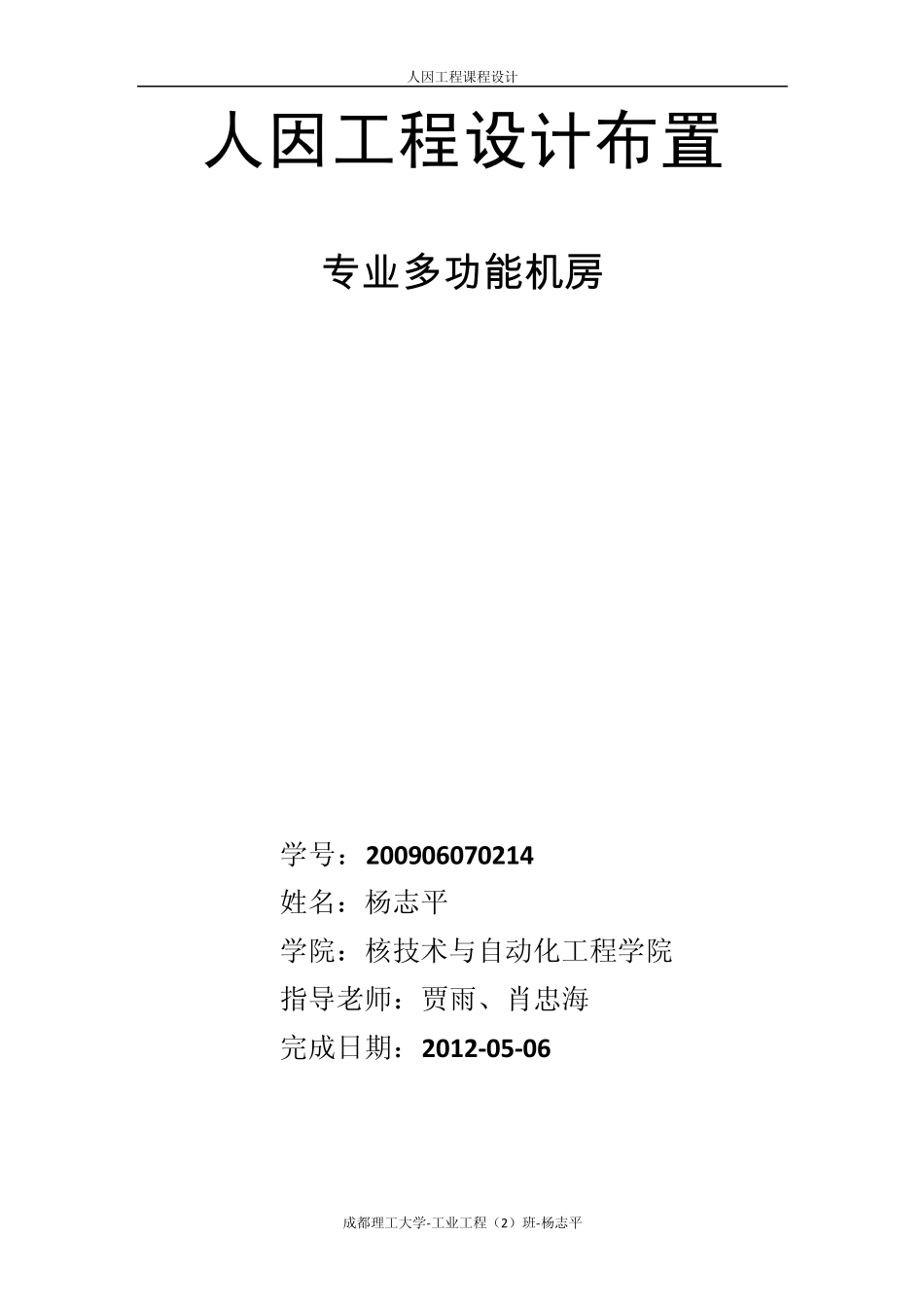

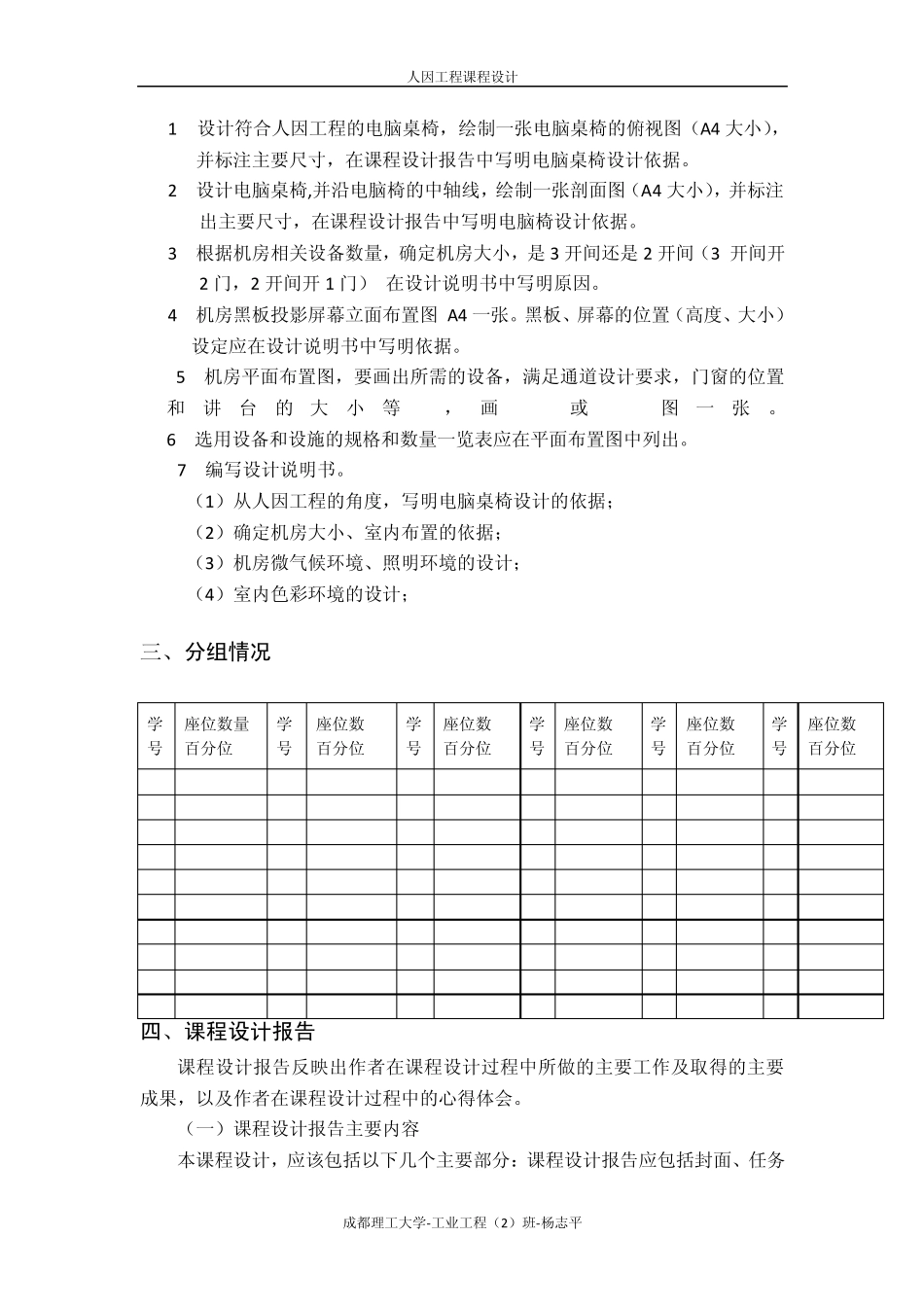

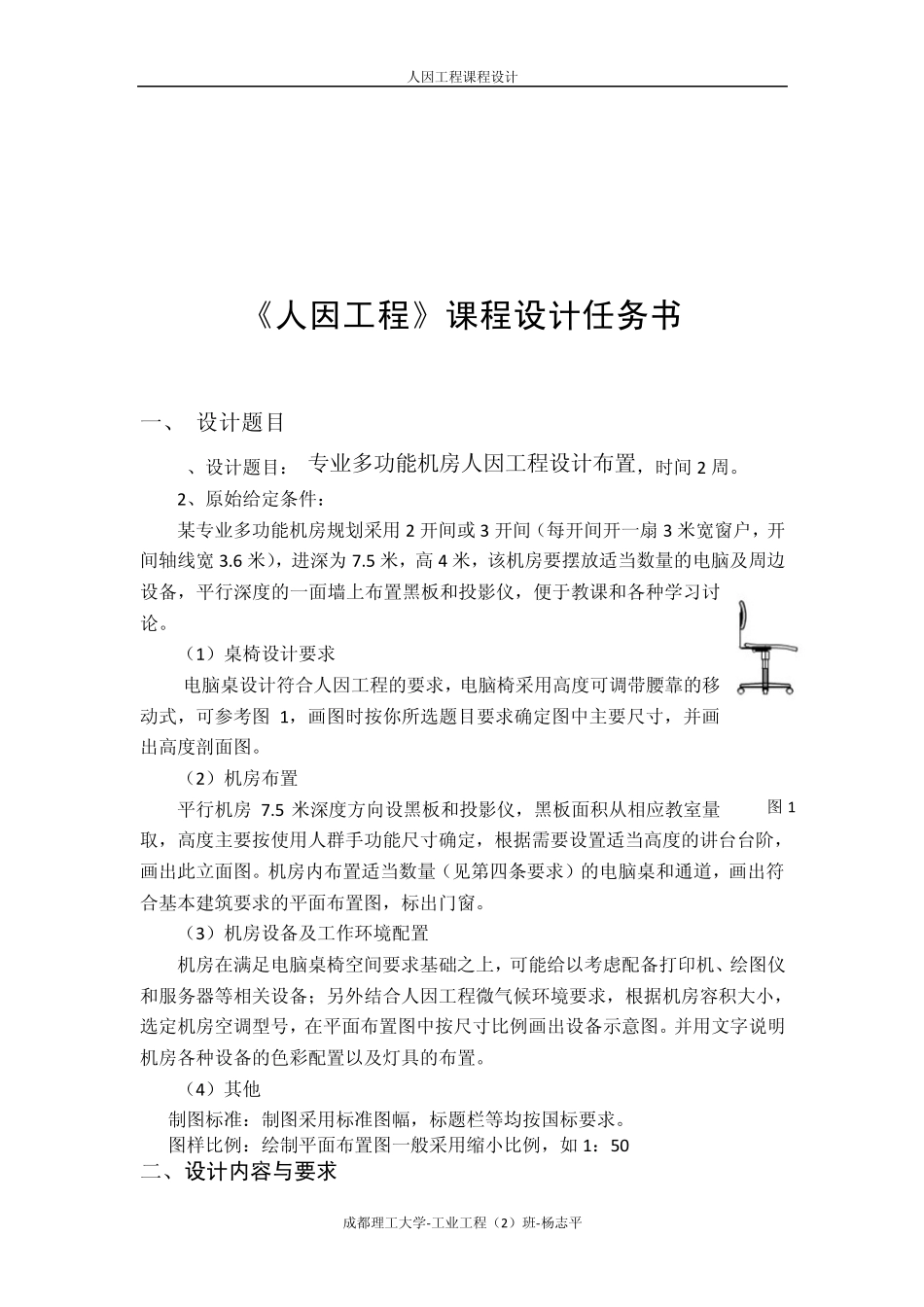

人因工程课程设计 成都理工大学-工业工程（2 ）班-杨志平 人因工程设计布置 专业多功能机房 学号：200906070214 姓名：杨志平 学院：核技术与自动化工程学院 指导老师：贾雨、肖忠海 完成日期：2012-05-06 人因工程课程设计 成都理工大学-工业工程（2）班-杨志平 《人因工程》课程设计任务书 一、 设计题目 1、设计题目： 专业多功能机房人因工程设计布置，时间 2 周。 2、原始给定条件： 某专业多功能机房规划采用 2 开间或 3 开间（每开间开一扇 3 米宽窗户，开间轴线宽 3.6 米），进深为 7.5 米，高 4 米，该机房要摆放适当数量的电脑及周边设备，平行深度的一面墙上布置黑板和投影仪，便于教课和各种学习讨论。 （1）桌椅设计要求 电脑桌设计符合人因工程的要求，电脑椅采用高度可调带腰靠的移动式，可参考图 1，画图时按你所选题目要求确定图中主要尺寸，并画出高度剖面图。 （2）机房布置 平行机房 7.5 米深度方向设黑板和投影仪，黑板面积从相应教室量取，高度主要按使用人群手功能尺寸确定，根据需要设置适当高度的讲台台阶，画出此立面图。机房内布置适当数量（见第四条要求）的电脑桌和通道，画出符合基本建筑要求的平面布置图，标出门窗。 （3）机房设备及工作环境配置 机房在满足电脑桌椅空间要求基础之上，可能给以考虑配备打印机、绘图仪和服务器等相关设备；另外结合人因工程微气候环境要求，根据机房容积大小，选定机房空调型号，在平面布置图中按尺寸比例画出设备示意图。并用文字说明机房各种设备的色彩配置以及灯具的布置。 （4）其他 制图标准：制图采用标准图幅，标题栏等均按国标要求。 图样比例：绘制平面布置图一般采用缩小比例，如 1：50 二、设计内容与要求 图 1 人因工程课程设计 成都理工大学-工业工程（2）班-杨志平 1 设计符合人因工程的电脑桌椅，绘制一张电脑桌椅的俯视图（A4 大小），并标注主要尺寸，在课程设计报告中写明电脑桌椅设计依据。 2 设计电脑桌椅,并沿电脑椅的中轴线，绘制一张剖面图（A4 大小），并标注出主要尺寸，在课程设计报告中写明电脑椅设计依据。 3 根据机房相关设备数量，确定机房大小，是3 开间还是2 开间（3 开间开2 门，2 开间开1 门） 在设计说明书中写明原因。 4 机房黑板投影屏幕立面布置图 A4 一张。黑板、屏幕的位置（高度、大小）设定应在设计说明书中写明依据。 5 机房平面布置图，要画出所需的设备，...
