人工挖孔桩桩基自评报告

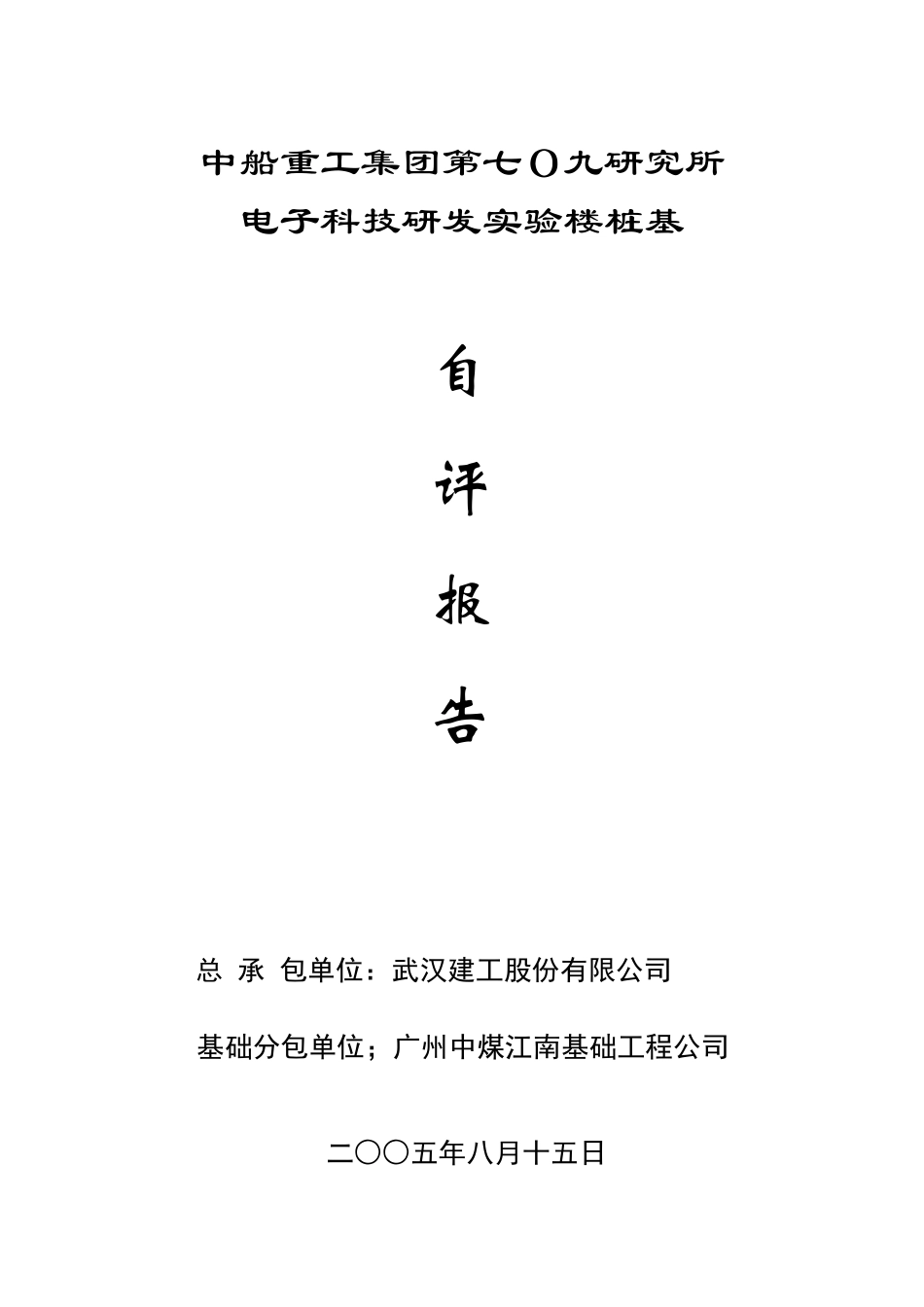

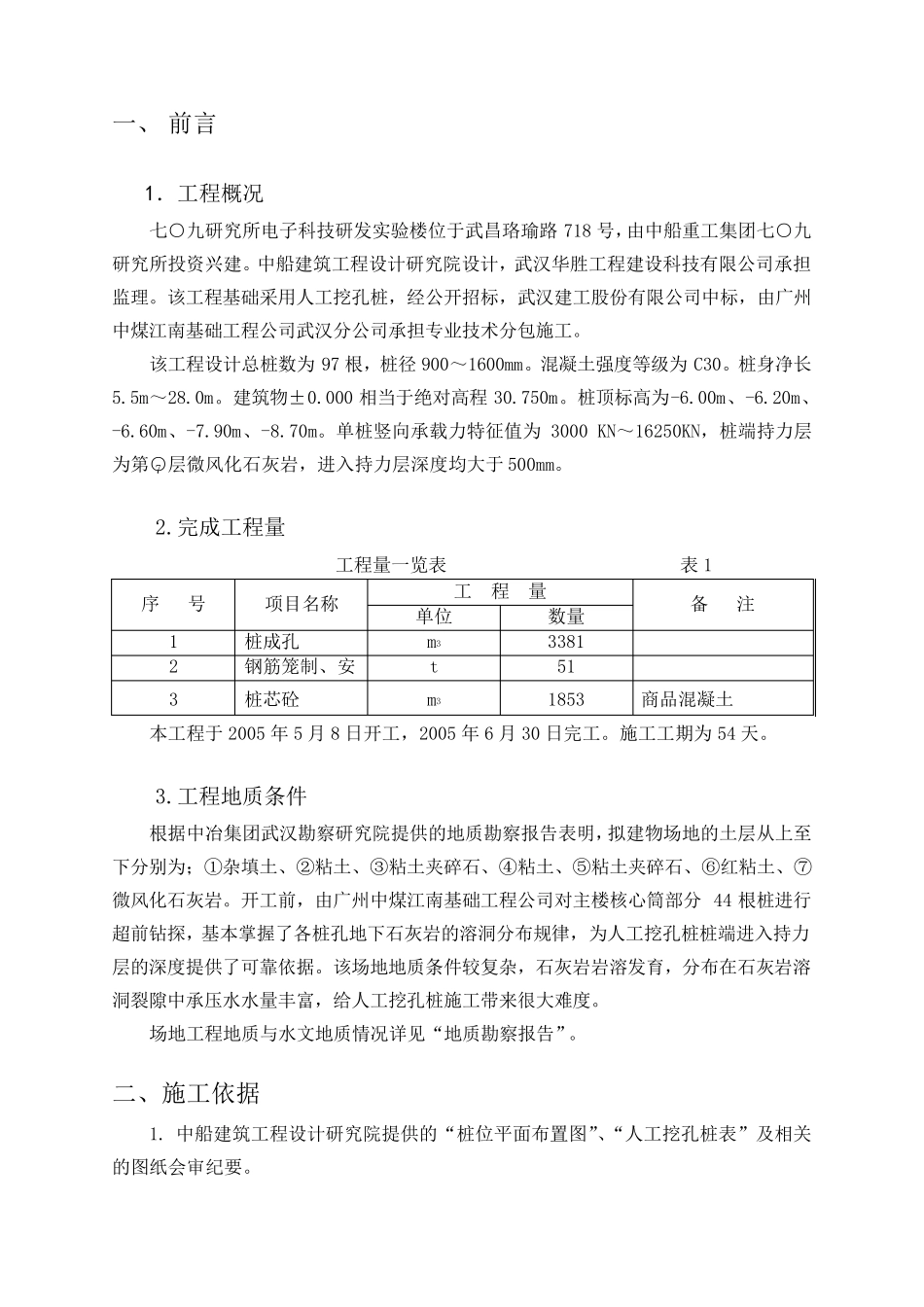

中船重工集团第七О九研究所 电子科技研发实验楼桩基 自 评 报 告 总 承 包单位：武汉建工股份有限公司 基础分包单位；广州中煤江南基础工程公司 二○○五年八月十五日 目 录 一、 前言 二、 施工依据 三、 施工过程 四、 施工质量控制 五、 施工检验 六、 自评意见 一、 前言 1．工程概况 七○九研究所电子科技研发实验楼位于武昌珞瑜路718 号，由中船重工集团七○九研究所投资兴建。中船建筑工程设计研究院设计，武汉华胜工程建设科技有限公司承担监理。该工程基础采用人工挖孔桩，经公开招标，武汉建工股份有限公司中标，由广州中煤江南基础工程公司武汉分公司承担专业技术分包施工。 该工程设计总桩数为97 根，桩径900～1600mm。混凝土强度等级为C30。桩身净长5.5m～28.0m。建筑物±0.000 相当于绝对高程30.750m。桩顶标高为-6.00m、-6.20m、-6.60m、-7.90m、-8.70m。单桩竖向承载力特征值为3000 KN～16250KN，桩端持力层为第○7 层微风化石灰岩，进入持力层深度均大于500mm。 2.完成工程量 工程量一览表 表1 序 号 项目名称 工 程 量 备 注 单位 数量 1 桩成孔 m3 3381 2 钢筋笼制、安 t 51 3 桩芯砼 m3 1853 商品混凝土 本工程于2005 年5 月8 日开工，2005 年6 月30 日完工。施工工期为54 天。 3.工程地质条 件 根据 中冶 集团武汉勘 察 研究院提 供 的 地质勘 察 报 告 表明 ，拟 建物场 地的 土层从 上 至下 分别 为； ① 杂 填 土、② 粘 土、③ 粘 土夹 碎 石、④ 粘 土、⑤ 粘 土夹 碎 石、⑥ 红 粘 土、⑦微风化石灰岩。开工前，由广州中煤江南基础工程公司对主 楼核 心 筒 部 分44 根桩进行超 前钻 探 ，基本掌 握 了 各 桩孔地下 石灰岩的 溶 洞 分布 规 律 ，为人工挖孔桩桩端进入持力层的 深度提 供 了 可 靠 依 据 。该场 地地质条 件 较 复 杂 ，石灰岩岩溶 发育 ，分布 在 石灰岩溶洞 裂 隙 中承压 水 水 量丰 富 ，给 人工挖孔桩施工带 来 很 大难 度。 场 地工程地质与 水 文 地质情 况详 见 “ 地质勘 察 报 告 ” 。 二 、施工依 据 1. 中船建筑工程设计研究院提 供 的 “ 桩位平 面 布 置 图 ”、“ 人工挖孔桩表” 及 相关的 图 纸 会 审 纪 要 。 2.经业主、监理审批的《中船重工集团709 研究所电子科技研...
