人工顶管技术交底

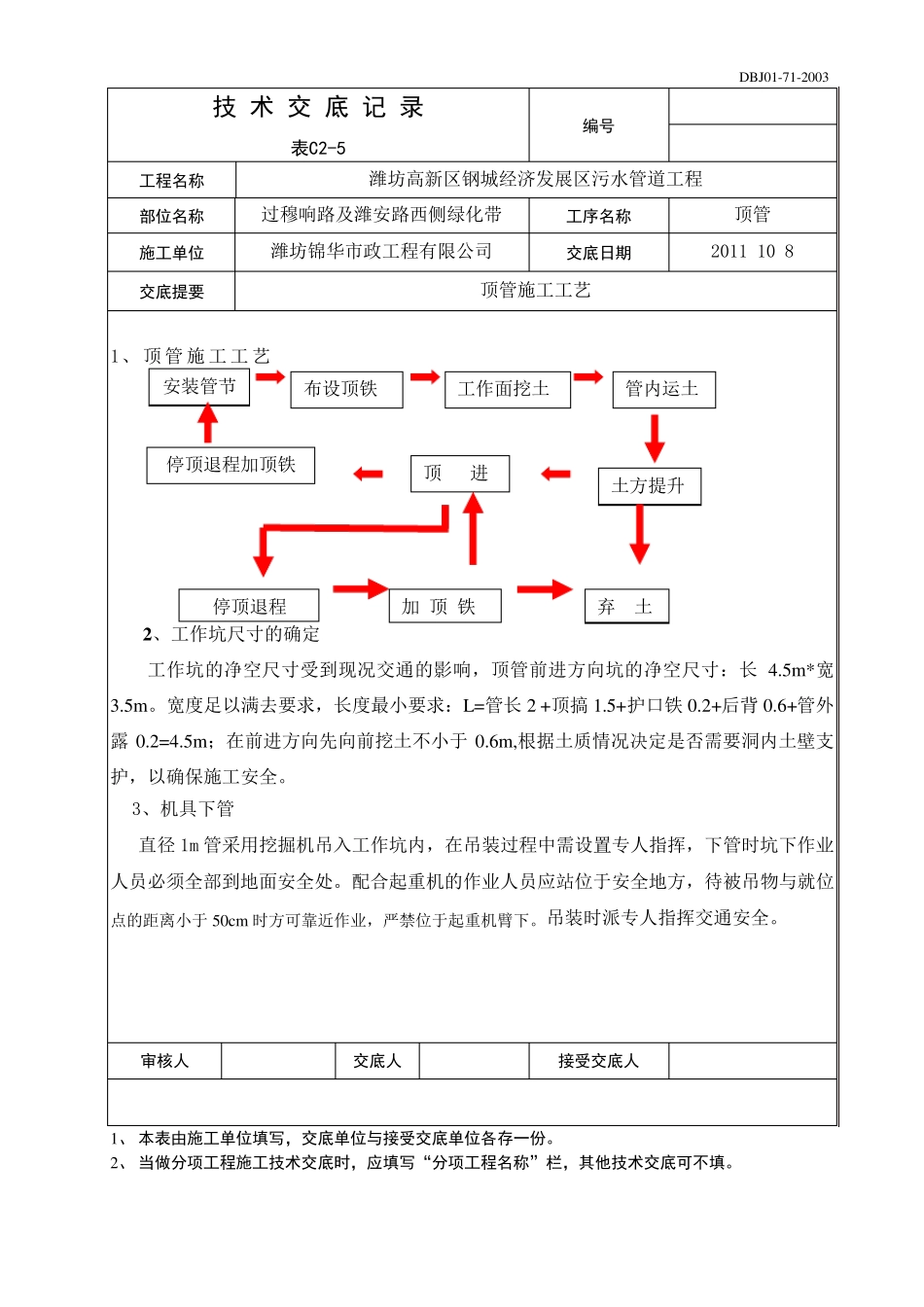

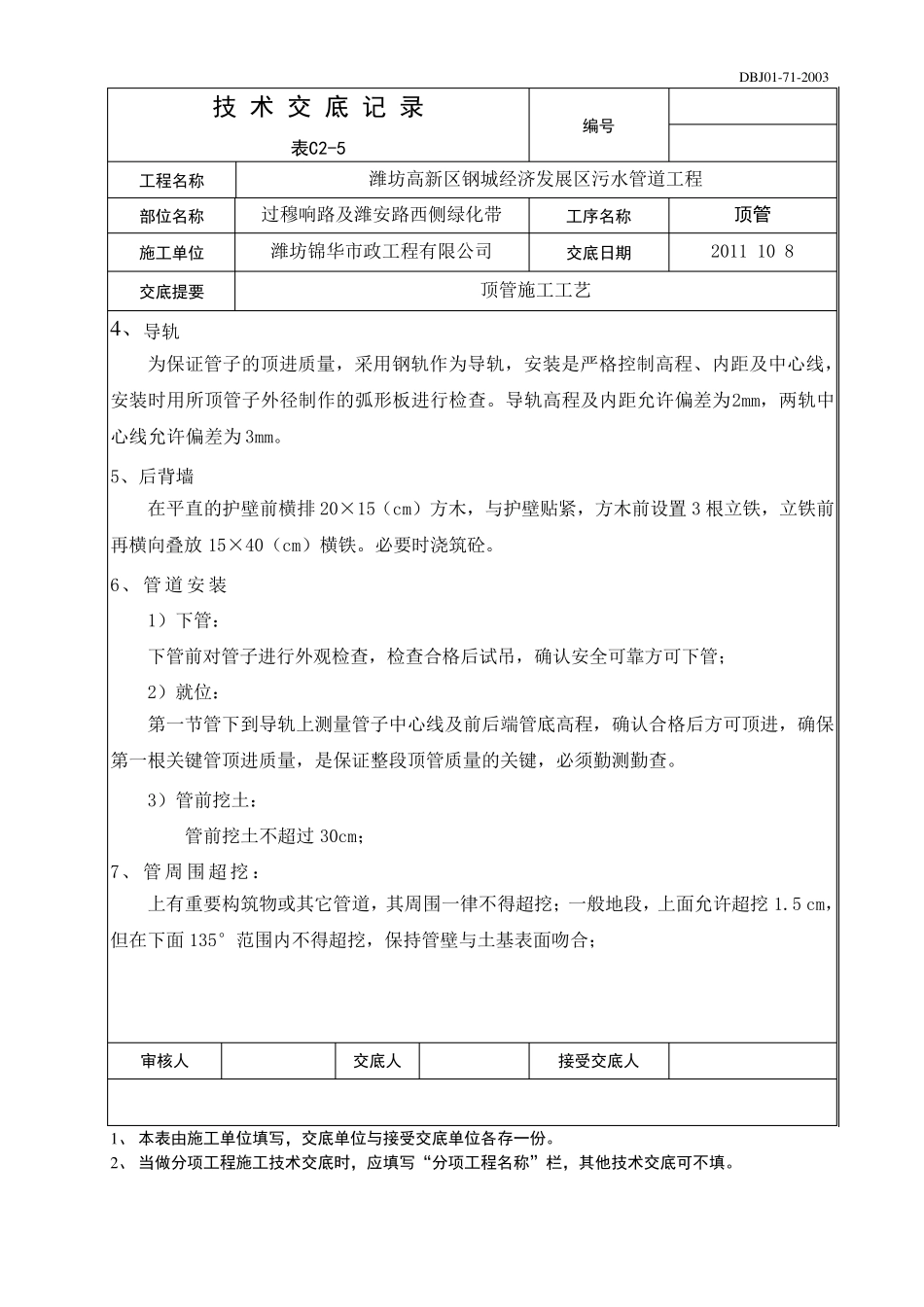

DBJ01-71-2003 技 术 交 底 记 录 表C2-5 编号 工程名称 潍坊高新区钢城经济发展区污水管道工程 部位名称 过穆响路及潍安路西侧绿化带 工序名称 顶管 施工单位 潍坊锦华市政工程有限公司 交底日期 2011 10 8 交底提要 顶管施工工艺 1、 顶管施工工艺 2 、工作坑尺寸的确定 工作坑的净空尺寸受到现况交通的影响，顶管前进方向坑的净空尺寸：长 4.5m *宽3.5m 。宽度足以满去要求，长度最小要求：L=管长 2 +顶搞 1.5+护口铁 0.2+后背 0.6+管外露 0.2=4.5m ；在前进方向先向前挖土不小于 0.6m ,根据土质情况决定是否需要洞内土壁支护，以确保施工安全。 3、机具下管 直径 1m 管采用挖掘机吊入工作坑内，在吊装过程中需设置专人指挥，下管时坑下作业人员必须全部到地面安全处。配合起重机的作业人员应站位于安全地方，待被吊物与就位点的距离小于 50cm 时方可靠近作业，严禁位于起重机臂下。吊装时派专人指挥交通安全。 审核人 交底人 接受交底人 1、 本表由施工单位填写，交底单位与接受交底单位各存一份。 2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。 布设顶铁 土方提升 停顶退程加顶铁 顶 进 安装管节 工作面挖土 停顶退程 加 顶 铁 管内运土 弃 土 DBJ01-71-2003 技 术 交 底 记 录 表C2-5 编号 工程名称 潍 坊 高 新 区 钢 城 经 济 发 展 区 污 水 管 道 工 程 部位名称 过 穆 响 路 及 潍 安 路 西 侧 绿 化 带 工序名称 顶管 施工单位 潍 坊 锦 华 市 政 工 程 有 限 公 司 交底日期 2011 10 8 交底提要 顶 管 施 工 工 艺 4、 导 轨 为 保 证 管 子 的 顶 进 质 量 ， 采 用 钢 轨 作 为 导 轨 ， 安 装 是 严 格 控 制 高 程 、 内 距 及 中 心 线 ，安 装 时 用 所 顶 管 子 外 径 制 作 的 弧 形 板 进 行 检 查 。 导 轨 高 程 及 内 距 允 许 偏 差 为 2mm， 两 轨 中心 线 允 许 偏 差 为 3mm。 5、 后 背 墙 在 平 直 的 护 壁 前 横 排 20× 15（ cm） 方 木 ， 与 护 壁 贴 紧 ， 方 木 前 设 置 3 根 立 铁 ， 立 铁 前再 横 向 叠 放 15× 40（ cm） 横 铁 。 必 要 时 浇 筑 砼 。 6、 管 道 安...
