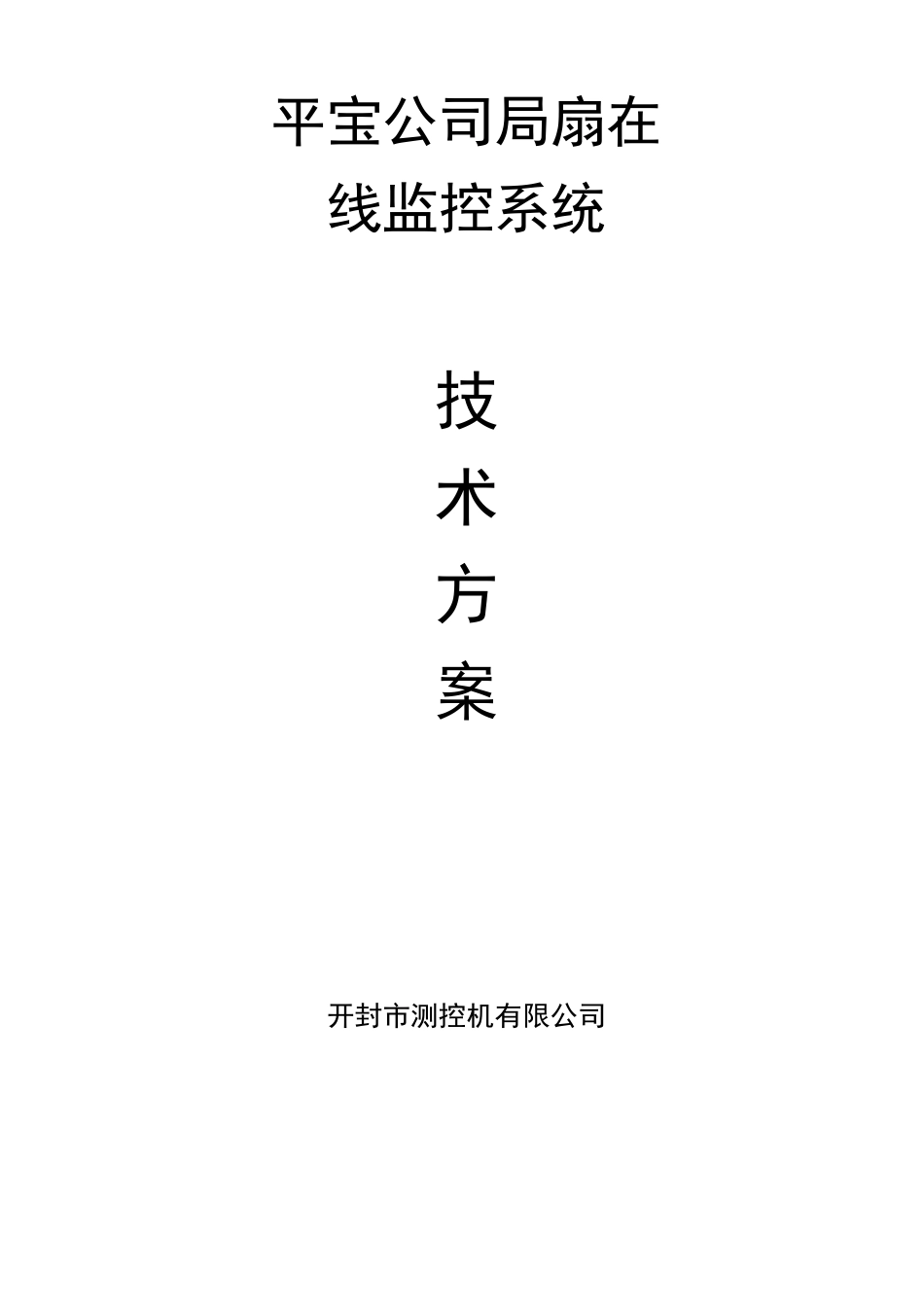

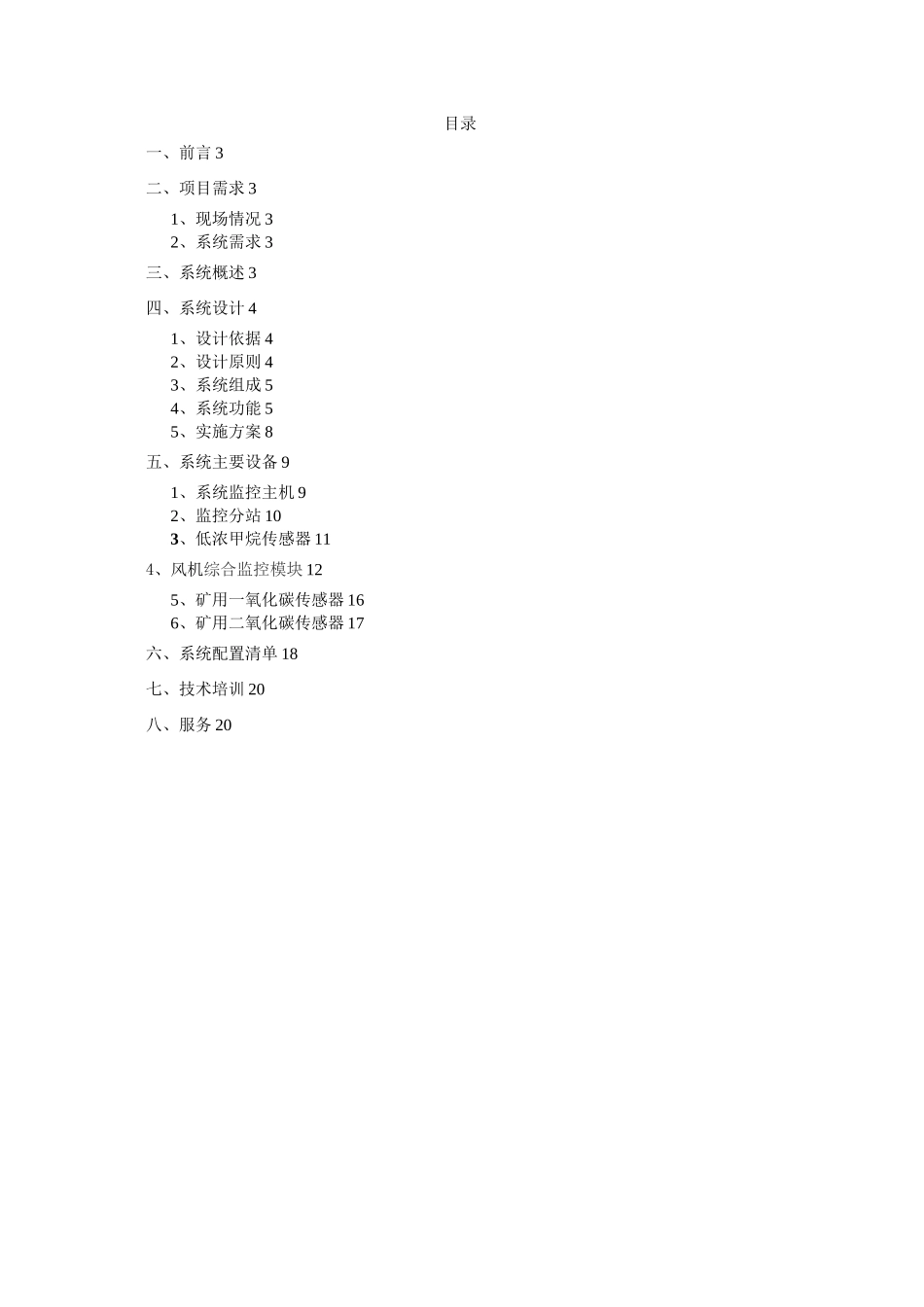

平宝公司局扇在线监控系统技术方案开封市测控机有限公司目录一、前言 3二、项目需求 31、现场情况 32、系统需求 3三、系统概述 3四、系统设计 41、设计依据 42、设计原则 43、系统组成 54、系统功能 55、实施方案 8五、系统主要设备 91、系统监控主机 92、监控分站 103、低浓甲烷传感器 114、风机综合监控模块 125、矿用一氧化碳传感器 166、矿用二氧化碳传感器 17六、系统配置清单 18七、技术培训 20八、服务 20煤矿井田范围大，所以井下局部通风机数量多、分布散。应用局扇远程控制系统之前，对局部通风机的停开控制，都是通过人工操作实现，工作人员从工作面到局部通风机处开启风机需要一段时间，这段时间内可能会造成工作面的瓦斯超限，从而影响生产，也增加了出现危险的系数。所以为了在开停风机时更好的控制工作面瓦斯浓度和最快的开启风机就需要在地面对局部通风机进行远程监控，并通过监控系统所反馈的数据，及时直接对井下局部通风机进行起停操作以最大限度降低工作面的瓦斯浓度，保证安全生产，同时根据井下工作面的瓦斯实际情况起停风机也达到了节能的效果。二、项目需求煤矿准备建设井下局扇风机监测监控系统，本次方案设计对井下 12 组局扇风机的运行参数的监测和对风机的远程自动控制。1、现场情况1 煤矿井下建设有矿井工业以太环网，井下各监控子系统均需要接入以太网时间数据的传输和控制命令的下发。2 局扇风机均采用主备方式配置，共 12 组，每组有 2 个局扇，共 24 个局扇，所有的局扇均为对旋式风机，每台风机 2 个电机，根据风量需求决定电机的开停。3 为方便取电，风机的配电箱安装于井下机电硐室。2、系统需求根据实际情况，而需要对井下的 12 组局扇风机实现在线实时监测监控，做到在线监测、远程控制。三、系统概述矿井局扇通风机在线监控系统为煤矿风机在线监测系统的一个功能模块，能够连续在线监测矿井局扇通风机风量、开停状态、轴承温度、电流、电压、功率、功率因数、风筒状态等参数，控制对旋式风机的电机开停、主备风机的切换，提供高效、稳定、可靠、实时性强的数据采集、存储、管理、分析等功能和控制功能。为用户提供了丰富的图表、统计、打印信息，及时了解风机运行状况，方便的进行就地远程控制，为煤矿的安全生产提供保障。系统采用井下工业以太环网方式进行数据传输，并且提供标准 OPC 数据通讯协议接口，方便实现与安全监控系统的联动，实现矿井的联网监测，数据...
