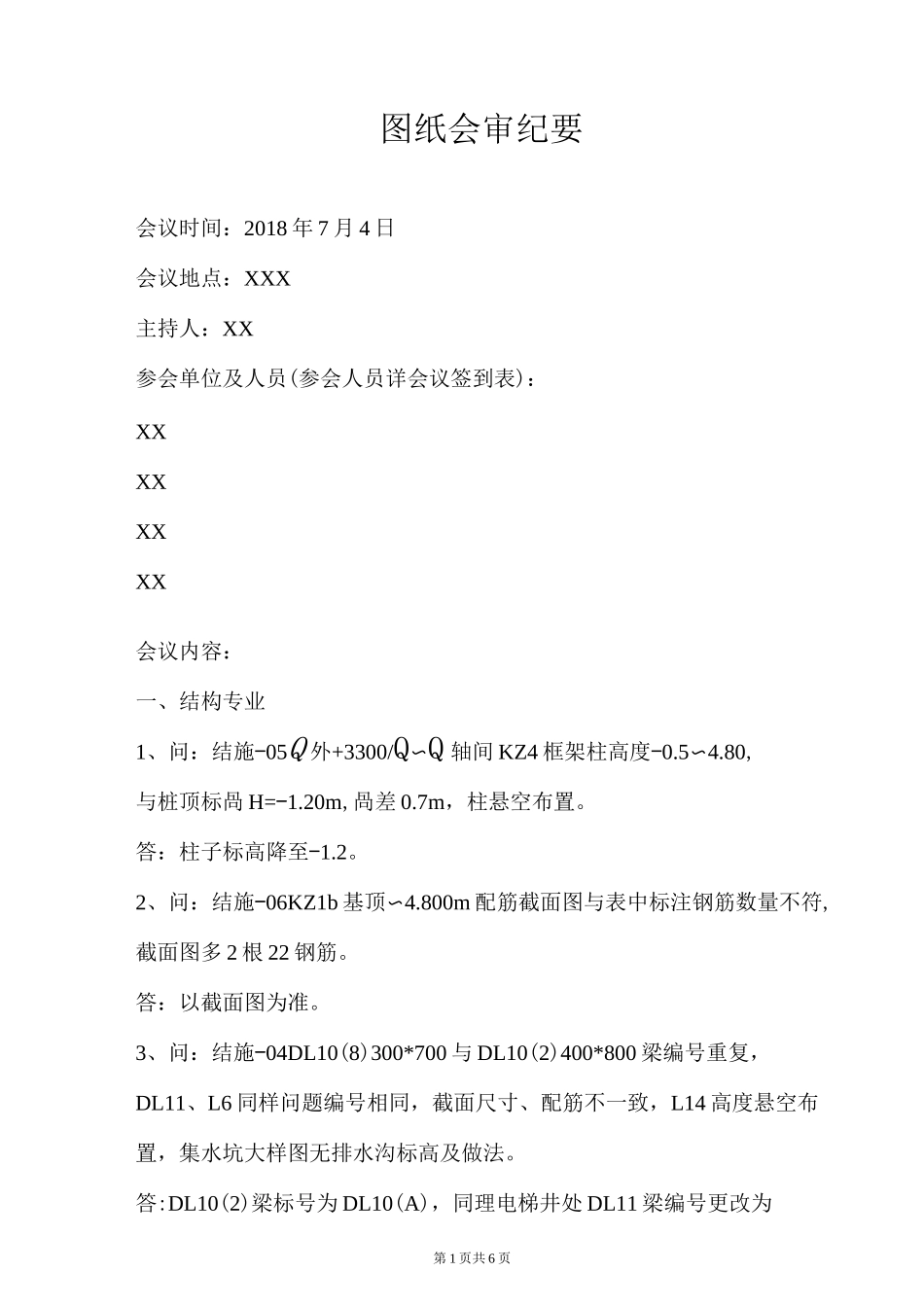

图纸会审纪要

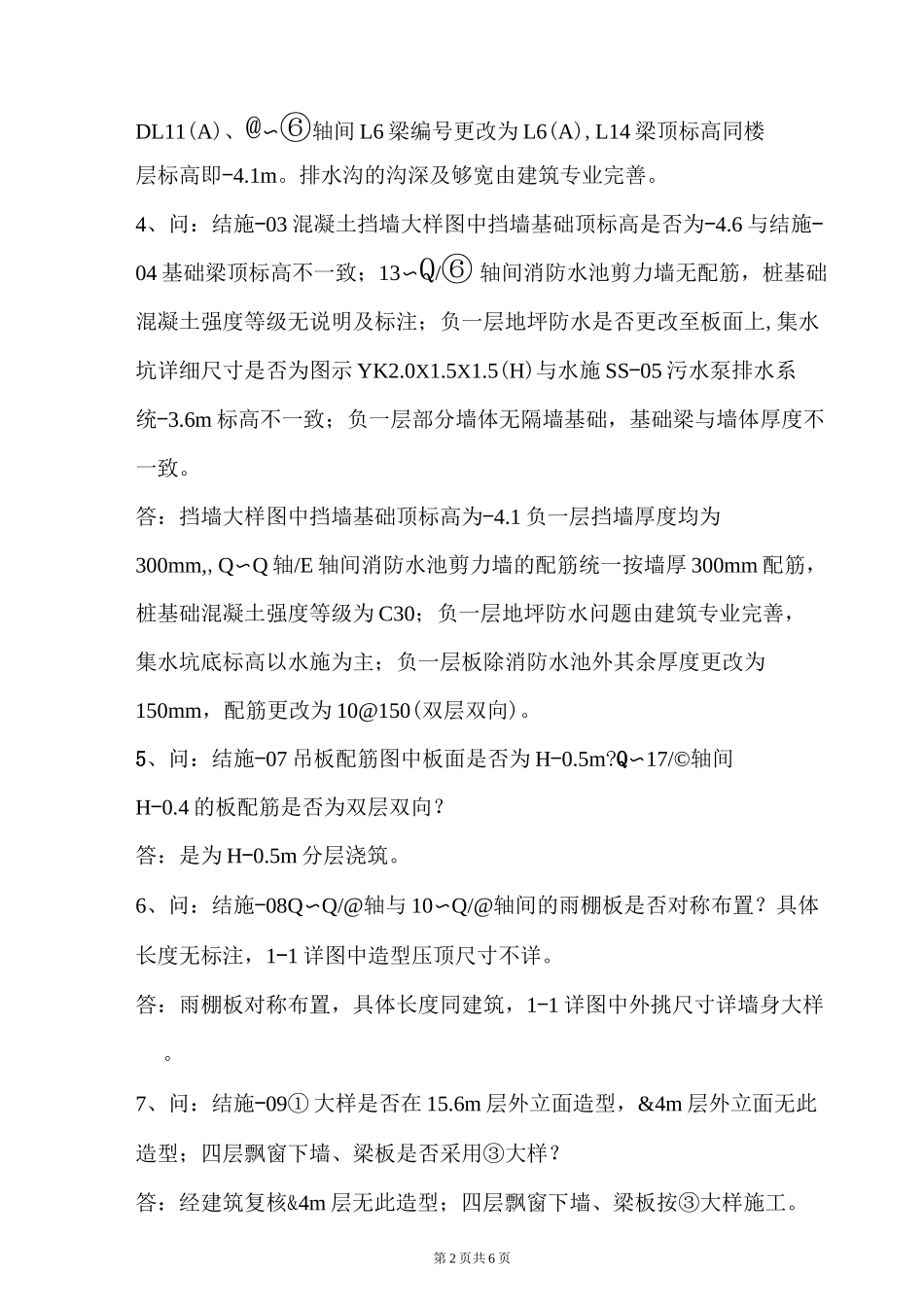

第 1 页共 6 页图纸会审纪要会议时间：2018 年 7 月 4 日会议地点：XXX主持人：XX参会单位及人员(参会人员详会议签到表)：XXXXXXXX会议内容：一、结构专业1、问：结施-05Q 外+3300/Q〜Q 轴间 KZ4 框架柱高度-0.5〜4.80,与桩顶标咼 H=-1.20m,咼差 0.7m，柱悬空布置。答：柱子标高降至-1.2。2、问：结施-06KZ1b 基顶〜4.800m 配筋截面图与表中标注钢筋数量不符,截面图多 2 根 22 钢筋。答：以截面图为准。3、问：结施-04DL10(8)300*700 与 DL10(2)400*800 梁编号重复，DL11、L6 同样问题编号相同，截面尺寸、配筋不一致，L14 高度悬空布置，集水坑大样图无排水沟标高及做法。答:DL10(2)梁标号为 DL10(A)，同理电梯井处 DL11 梁编号更改为第 2 页共 6 页DL11(A)、@〜⑥轴间 L6 梁编号更改为 L6(A),L14 梁顶标高同楼层标高即-4.1m。排水沟的沟深及够宽由建筑专业完善。4、问：结施-03 混凝土挡墙大样图中挡墙基础顶标高是否为-4.6 与结施-04 基础梁顶标高不一致；13〜Q/⑥ 轴间消防水池剪力墙无配筋，桩基础混凝土强度等级无说明及标注；负一层地坪防水是否更改至板面上,集水坑详细尺寸是否为图示 YK2.0X1.5X1.5(H)与水施 SS-05 污水泵排水系统-3.6m 标高不一致；负一层部分墙体无隔墙基础，基础梁与墙体厚度不一致。答：挡墙大样图中挡墙基础顶标高为-4.1 负一层挡墙厚度均为300mm,,Q〜Q 轴/E 轴间消防水池剪力墙的配筋统一按墙厚 300mm 配筋，桩基础混凝土强度等级为 C30；负一层地坪防水问题由建筑专业完善，集水坑底标高以水施为主；负一层板除消防水池外其余厚度更改为150mm，配筋更改为 10@150(双层双向)。5、问：结施-07 吊板配筋图中板面是否为 H-0.5m?Q〜17/©轴间H-0.4 的板配筋是否为双层双向？答：是为 H-0.5m 分层浇筑。6、问：结施-08Q〜Q/@轴与 10〜Q/@轴间的雨棚板是否对称布置？具体长度无标注，1-1 详图中造型压顶尺寸不详。答：雨棚板对称布置，具体长度同建筑，1-1 详图中外挑尺寸详墙身大样。7、问：结施-09① 大样是否在 15.6m 层外立面造型，&4m 层外立面无此造型；四层飘窗下墙、梁板是否采用③大样？答：经建筑复核&4m 层无此造型；四层飘窗下墙、梁板按③大样施工。第 3 页共 6 页8、问：结施-111-1 详图中上翻梁无尺寸和配筋、天沟尺寸不齐全；1-1、2-2 是否对称布置？答：上翻梁为相对应部位的连系梁梁底与板底齐平，天沟部位必须保持沟深 400mm...
