建筑结构施工图绘制方法和步骤

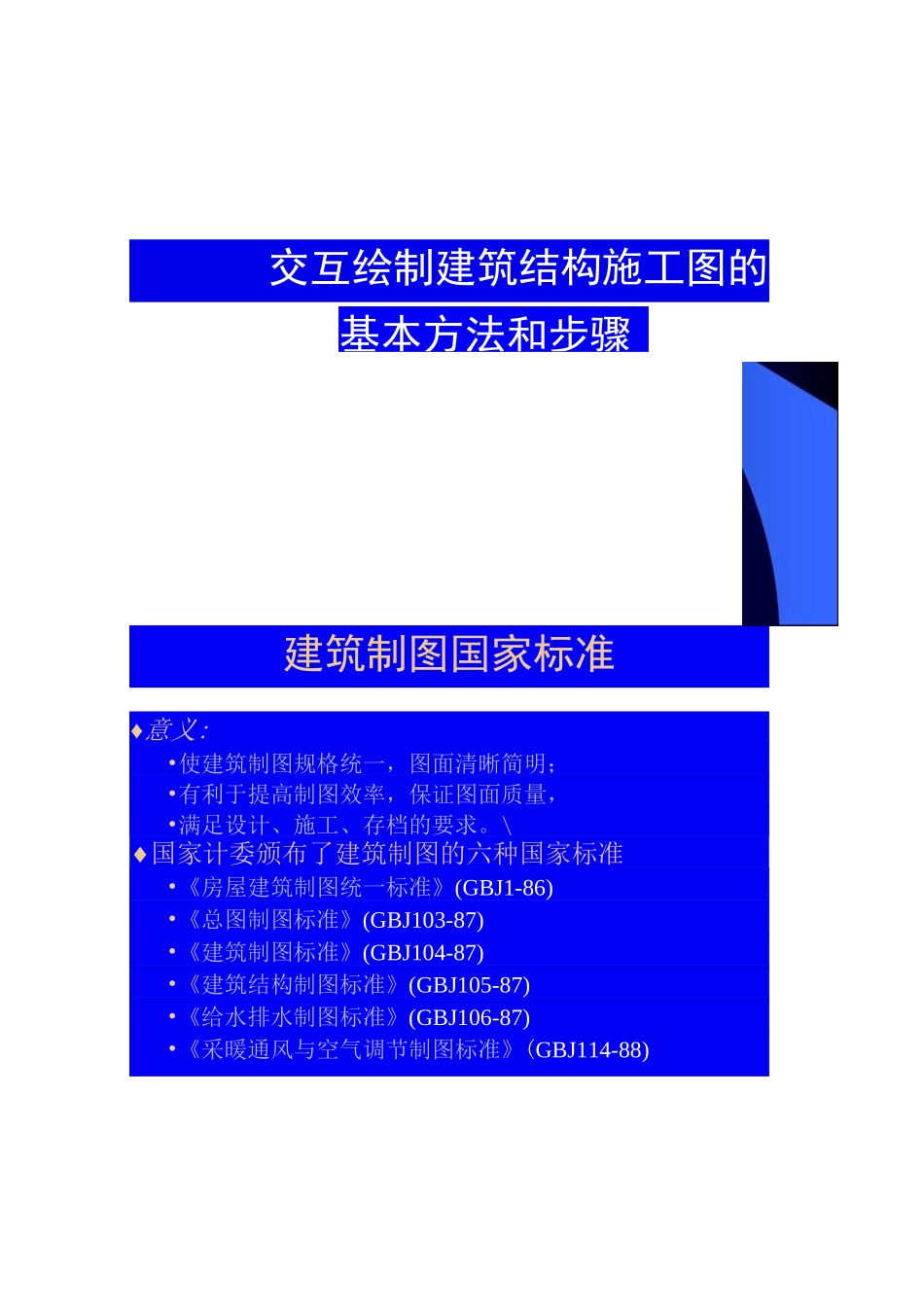

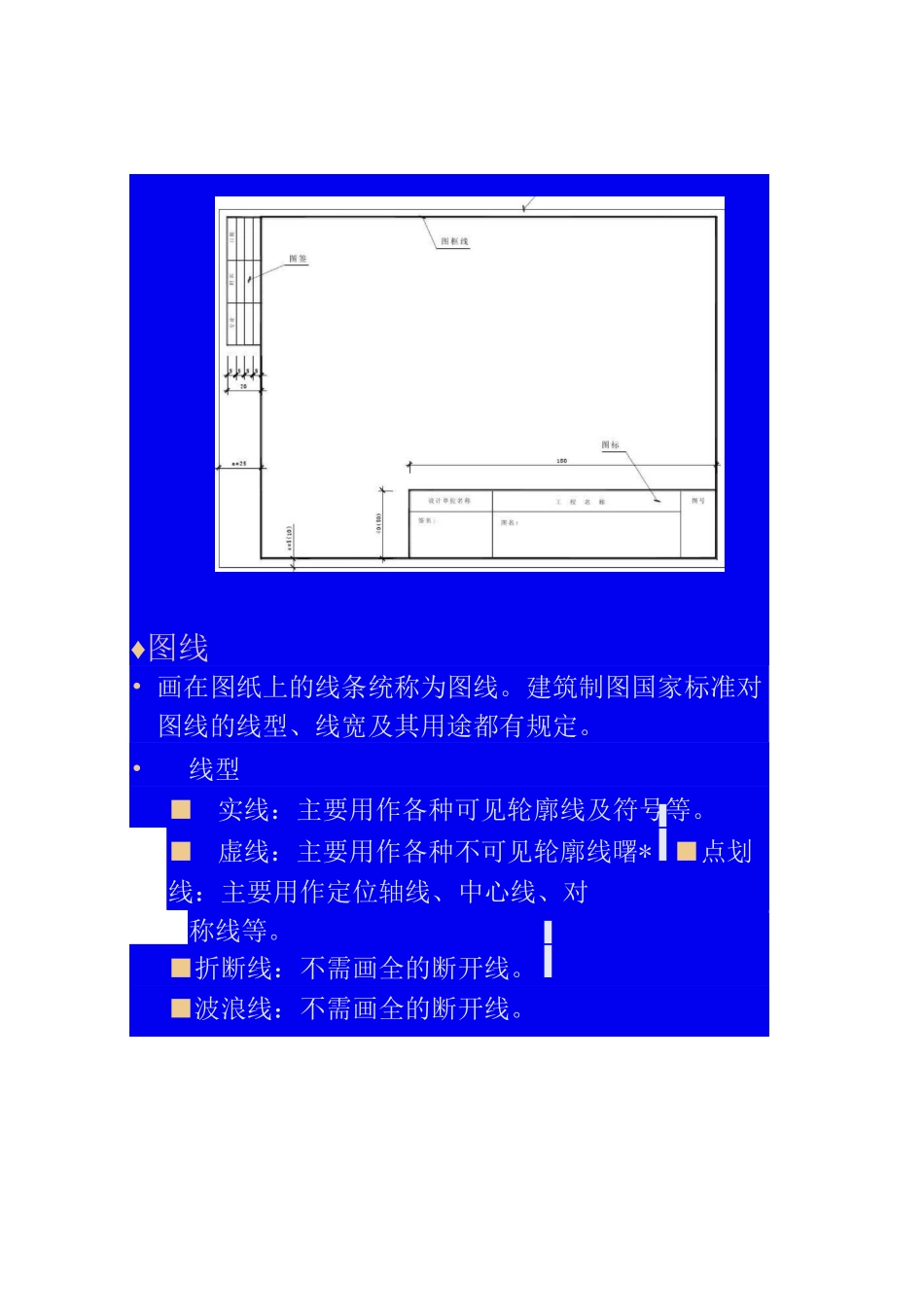

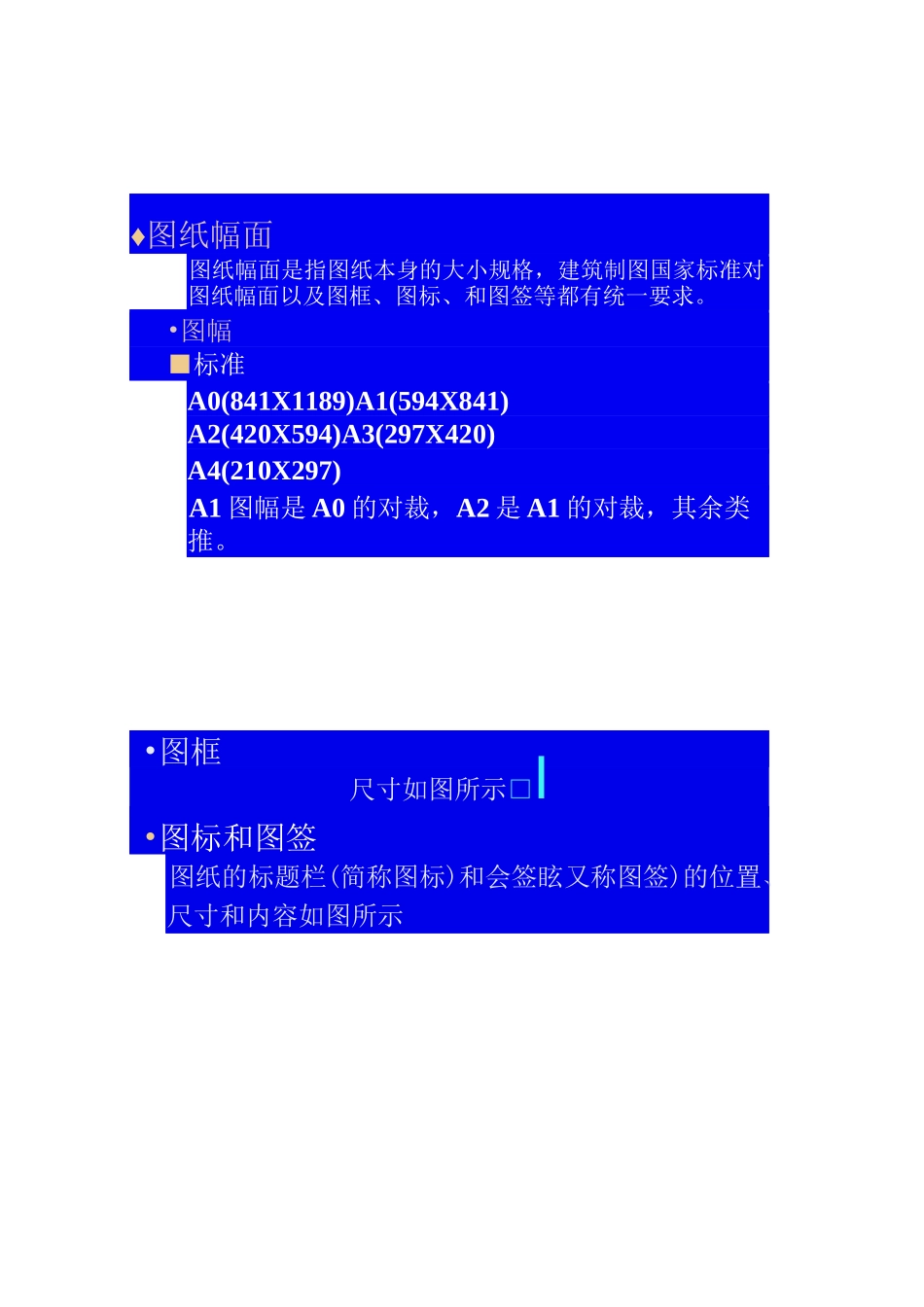

基本方法和步骤交互绘制建筑结构施工图的建筑制图国家标准♦意义:•使建筑制图规格统一，图面清晰简明；•有利于提高制图效率，保证图面质量，•满足设计、施工、存档的要求。\♦国家计委颁布了建筑制图的六种国家标准•《房屋建筑制图统一标准》(GBJ1-86)•《总图制图标准》(GBJ103-87)•《建筑制图标准》(GBJ104-87)•《建筑结构制图标准》(GBJ105-87)•《给水排水制图标准》(GBJ106-87)•《采暖通风与空气调节制图标准》(GBJ114-88)♦图纸幅面图纸幅面是指图纸本身的大小规格，建筑制图国家标准对图纸幅面以及图框、图标、和图签等都有统一要求。•图幅■标准A0(841X1189)A1(594X841)A2(420X594)A3(297X420)A4(210X297)A1 图幅是 A0 的对裁，A2 是 A1 的对裁，其余类推。•图框尺寸如图所示□I•图标和图签图纸的标题栏(简称图标)和会签眩又称图签)的位置、尺寸和内容如图所示幅面/O1=♦图线• 画在图纸上的线条统称为图线。建筑制图国家标准对图线的线型、线宽及其用途都有规定。•线型■实线：主要用作各种可见轮廓线及符号等。■虚线：主要用作各种不可见轮廓线曙*I■点划线：主要用作定位轴线、中心线、对称线等。■折断线：不需画全的断开线。I■波浪线：不需画全的断开线。4粗实八\中童细点划图 1-3 各种线型示例折断线—^中实 A•线宽■粗线；宽度取基本线宽 b,b 二 0.18、0.25>0.35、0.5>0.7>1.0、1.4、2.0mm，可根据形体的复杂程度和比例大小选取。■中线：宽度取 0・5b。■细线：宽度取 0.35bo■则每一组粗、中、细的宽度，称为线宽组。如粗线为b=1.0mm,中线 0.5b=0.5mm,细线 0.35b=0.35mmo•画线要求■在同一张图纸内，相同比例的图形，应采用相同的线宽组。■虚线的线段和间距应长短一致，线段长约3.0〜6.0mm,间距约为 0.5〜1.0mm。'点划线每一线段的长度应相等，约为 15~20mm。、\、「■点划线的两端不应是点。■文字、数字或符号重叠、相交，若不可避免时，应首先保证文字等清晰 o.•图框、图标和图签的线宽如下表所示。■图幅图框线、图标外框线图框分栏线、图签线AO、A11.40.7\().35A2、A3、A41.00.70.35图框、图标和图签的线宽(mm)♦字体图纸上还包括各种符号、字海.数字以及文字组成的标注和说明，这些也必须严格按照规定的字体、大小书写。•汉字■汉字采用国家公布的简化字。\■采用长仿宋字体：字高与字宽的比例为 1:0.7;字高分 20.0、14.0、10.0、7.0、5.0、3.5、2.5mm 等七级，一胺不小于3.5mm。...
