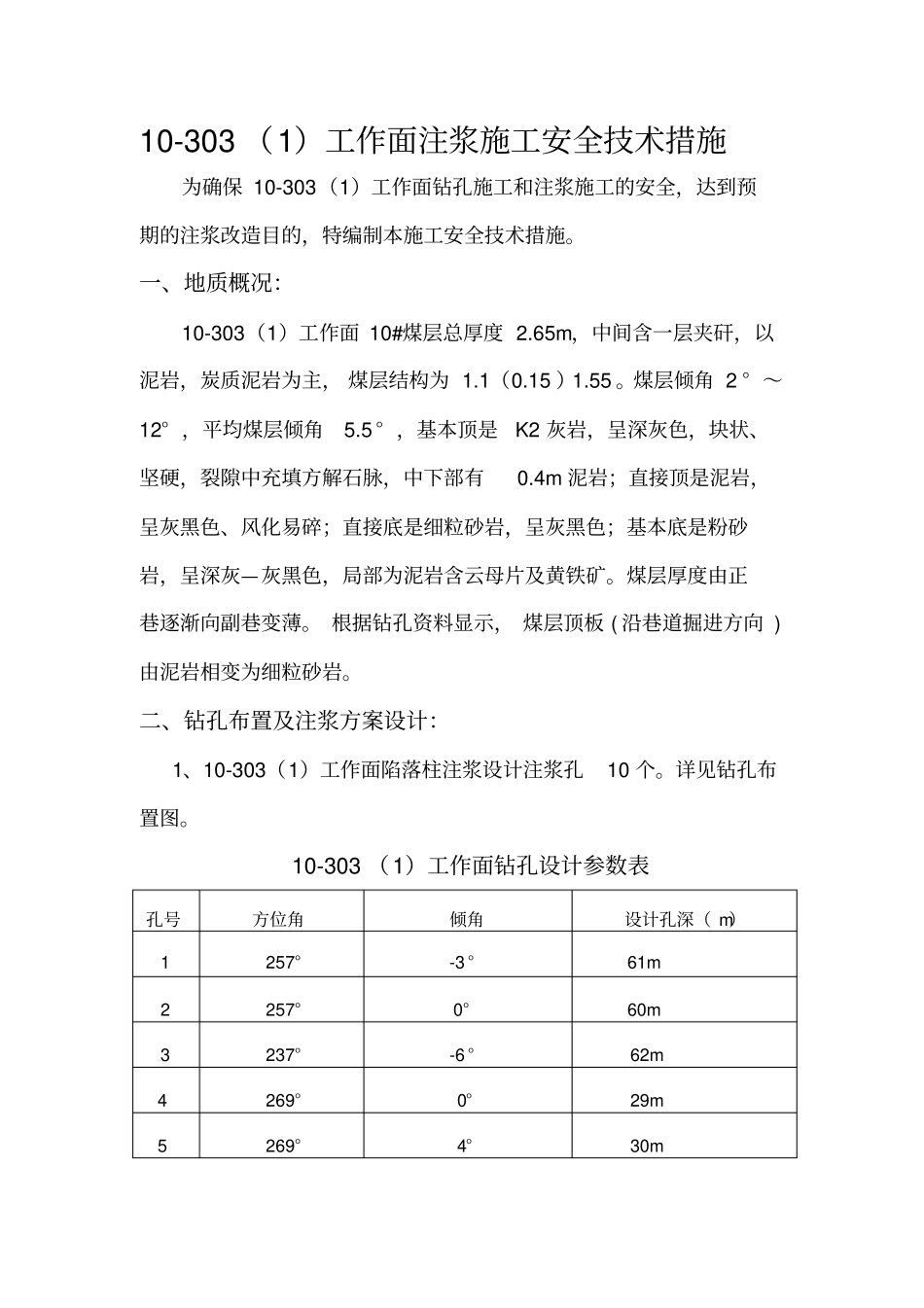

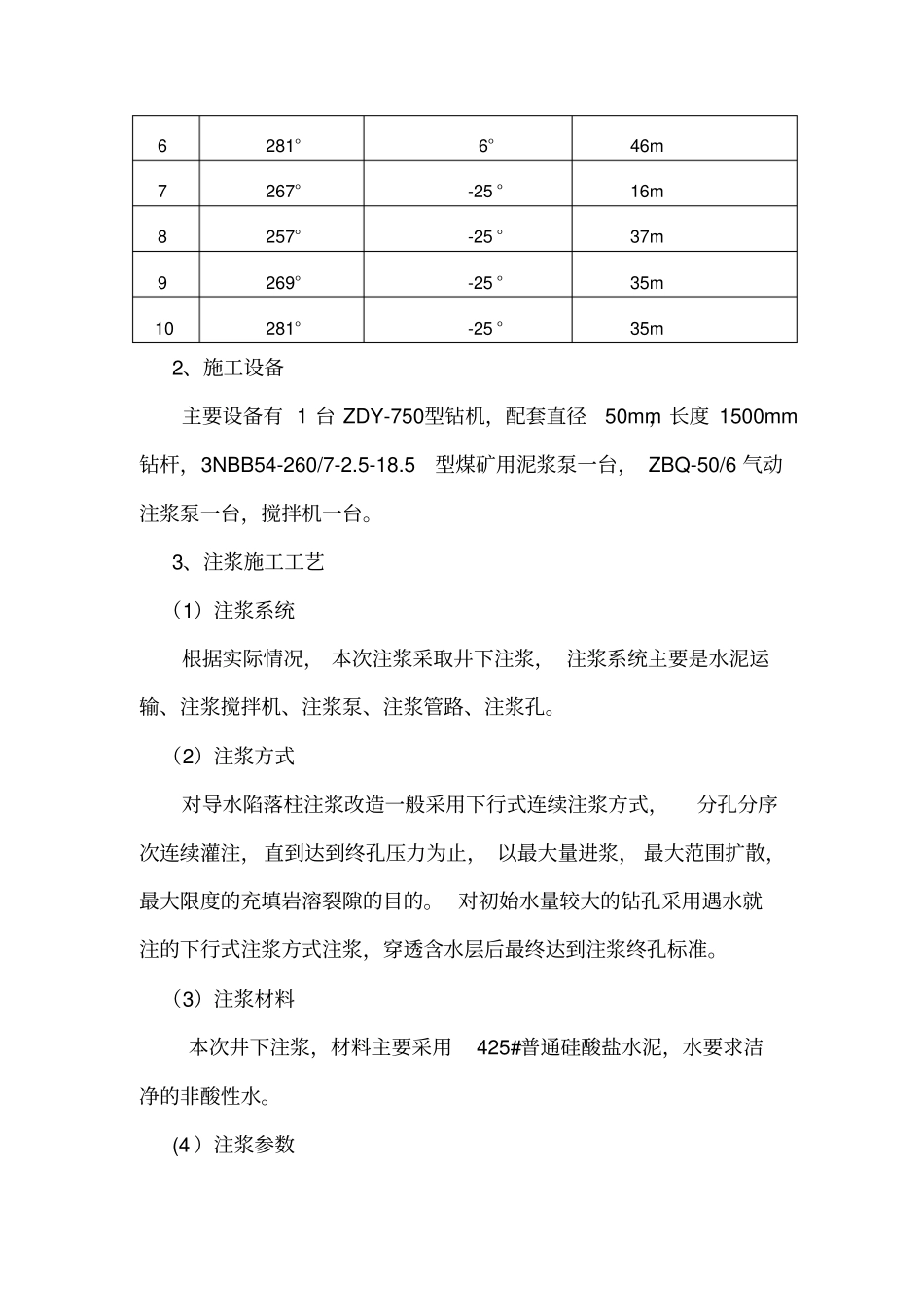

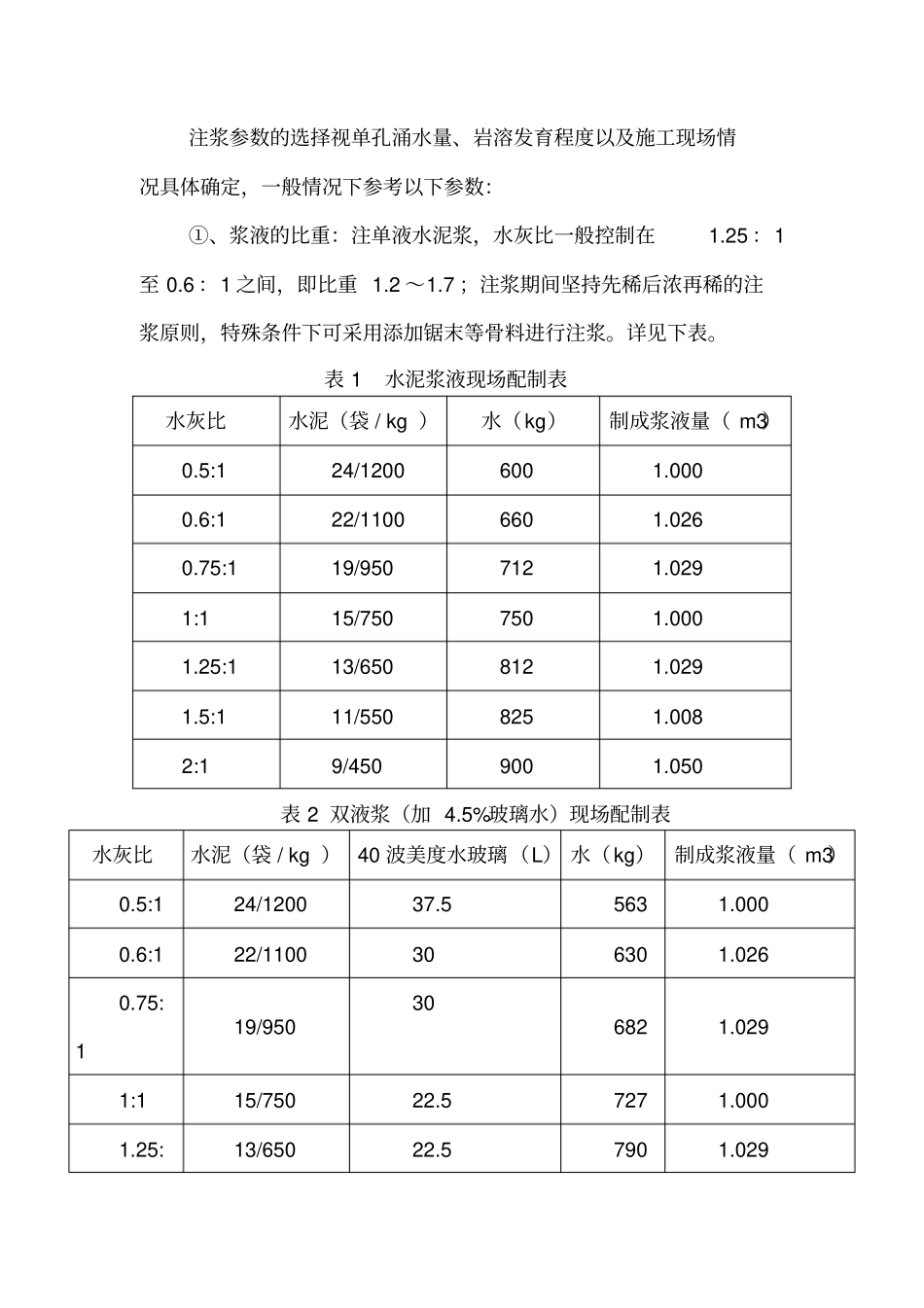

10-303 （1）工作面注浆施工安全技术措施为确保 10-303（1）工作面钻孔施工和注浆施工的安全，达到预期的注浆改造目的，特编制本施工安全技术措施。一、地质概况：10-303（1）工作面 10#煤层总厚度 2.65m，中间含一层夹矸，以泥岩，炭质泥岩为主， 煤层结构为 1.1（0.15 ）1.55 。煤层倾角 2 ° ～12° ，平均煤层倾角5.5 ° ，基本顶是K2 灰岩，呈深灰色，块状、坚硬，裂隙中充填方解石脉，中下部有0.4m 泥岩；直接顶是泥岩，呈灰黑色、风化易碎；直接底是细粒砂岩，呈灰黑色；基本底是粉砂岩，呈深灰—灰黑色，局部为泥岩含云母片及黄铁矿。煤层厚度由正巷逐渐向副巷变薄。 根据钻孔资料显示， 煤层顶板 ( 沿巷道掘进方向 )由泥岩相变为细粒砂岩。二、钻孔布置及注浆方案设计：1、10-303（1）工作面陷落柱注浆设计注浆孔10 个。详见钻孔布置图。10-303 （1）工作面钻孔设计参数表孔号方位角倾角设计孔深（ m）1 257°-3 °61m 2 257°0°60m 3 237°-6 °62m 4 269°0°29m 5 269°4°30m 6 281°6°46m 7 267°-25 °16m 8 257°-25 °37m 9 269°-25 °35m 10 281°-25 °35m 2、施工设备主要设备有 1 台 ZDY-750型钻机，配套直径50mm，长度 1500mm钻杆，3NBB54-260/7-2.5-18.5型煤矿用泥浆泵一台， ZBQ-50/6 气动注浆泵一台，搅拌机一台。3、注浆施工工艺（1）注浆系统根据实际情况， 本次注浆采取井下注浆， 注浆系统主要是水泥运输、注浆搅拌机、注浆泵、注浆管路、注浆孔。（2）注浆方式对导水陷落柱注浆改造一般采用下行式连续注浆方式，分孔分序次连续灌注，直到达到终孔压力为止， 以最大量进浆， 最大范围扩散，最大限度的充填岩溶裂隙的目的。 对初始水量较大的钻孔采用遇水就注的下行式注浆方式注浆，穿透含水层后最终达到注浆终孔标准。（3）注浆材料本次井下注浆，材料主要采用425#普通硅酸盐水泥，水要求洁净的非酸性水。(4 ）注浆参数注浆参数的选择视单孔涌水量、岩溶发育程度以及施工现场情况具体确定，一般情况下参考以下参数：①、浆液的比重：注单液水泥浆，水灰比一般控制在1.25 ：1至 0.6 ：1 之间，即比重 1.2 ～1.7 ；注浆期间坚持先稀后浓再稀的注浆原则，特殊条件下可采用添加锯末等骨料进行注浆。详见下表。表 1 水泥浆液现场配制表水灰比水泥（袋 / kg ）水（kg）制成浆液量（ m3）0.5:124/12006001.0000.6:122/11006601.0260.75:119/...
