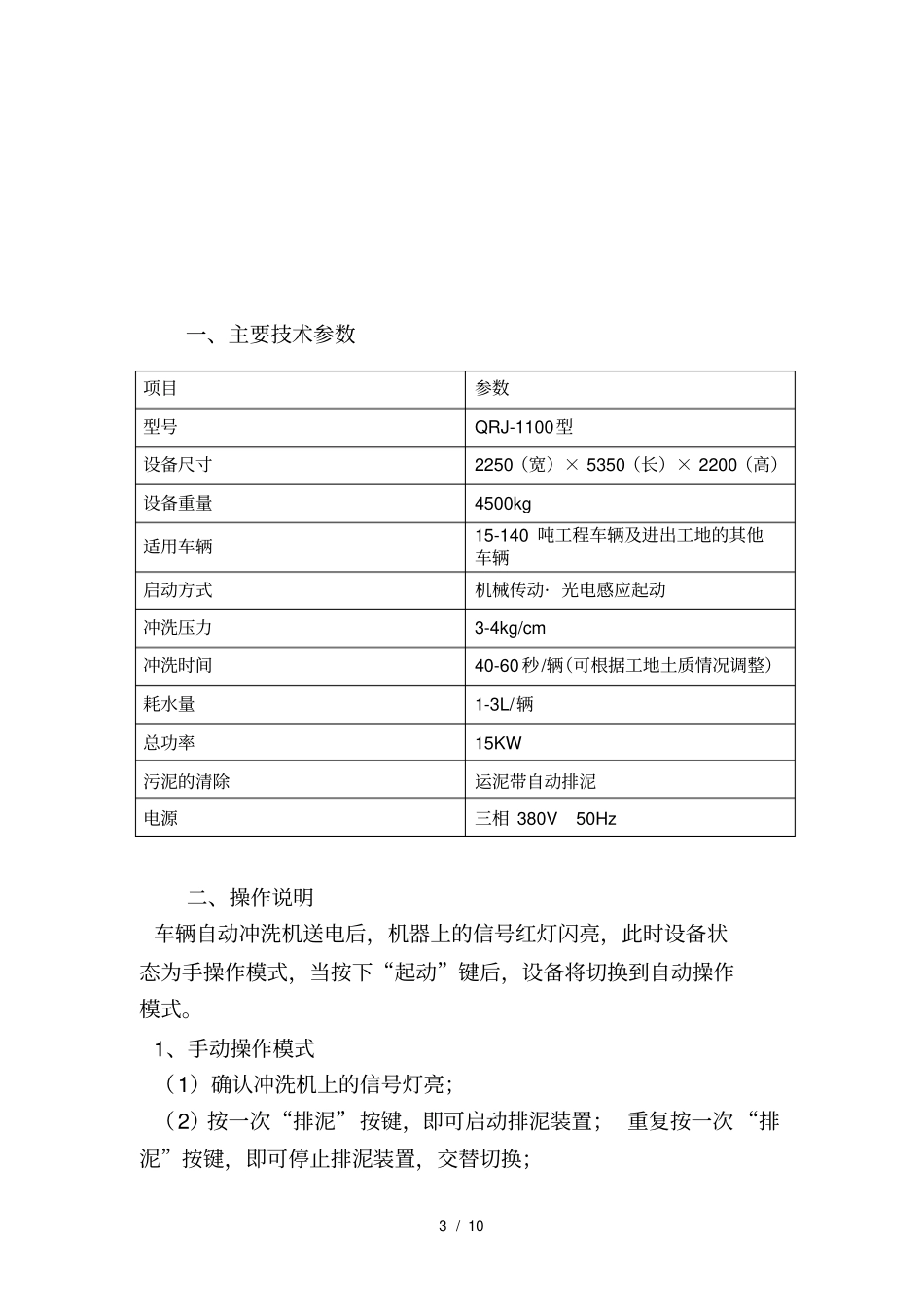

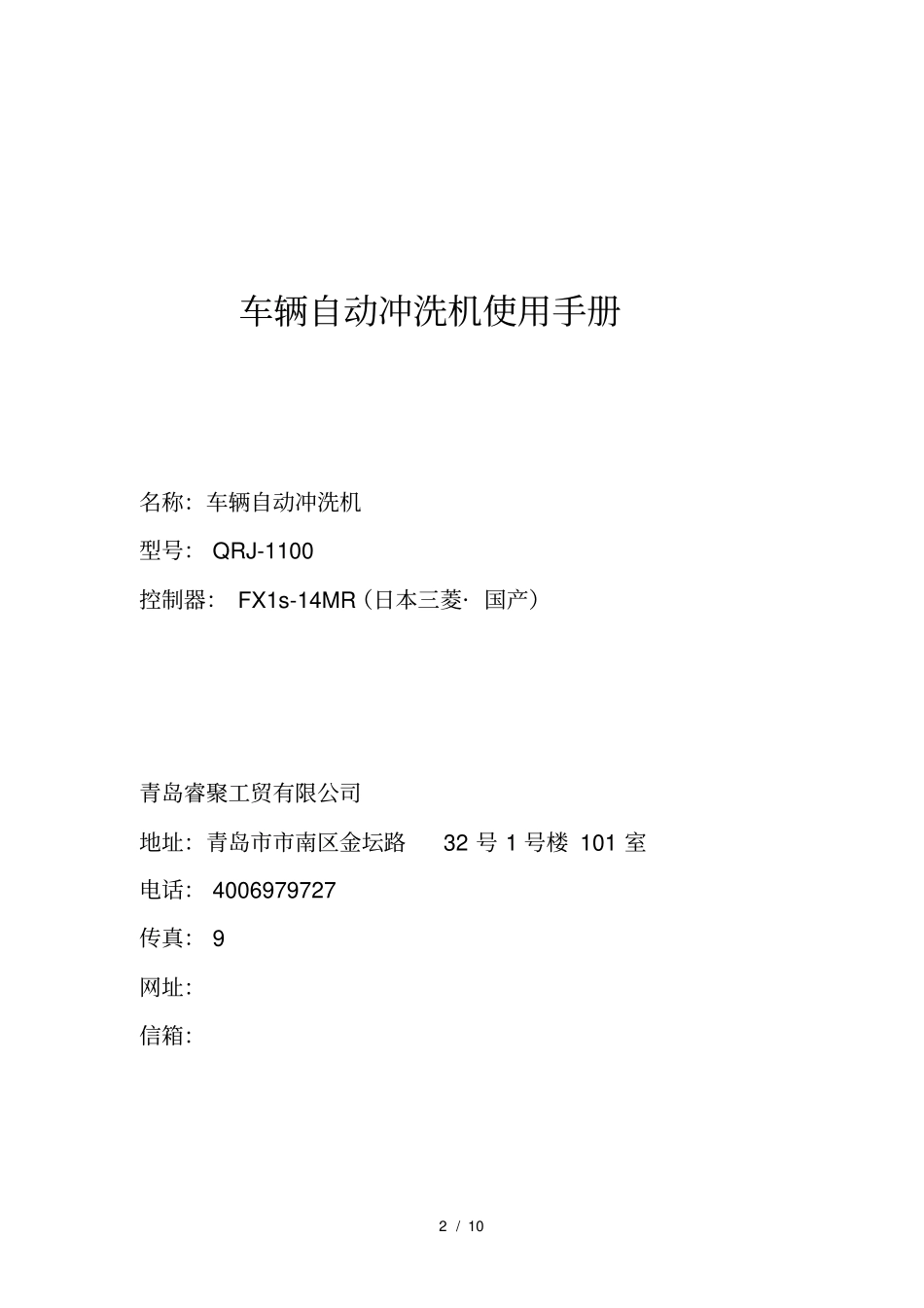

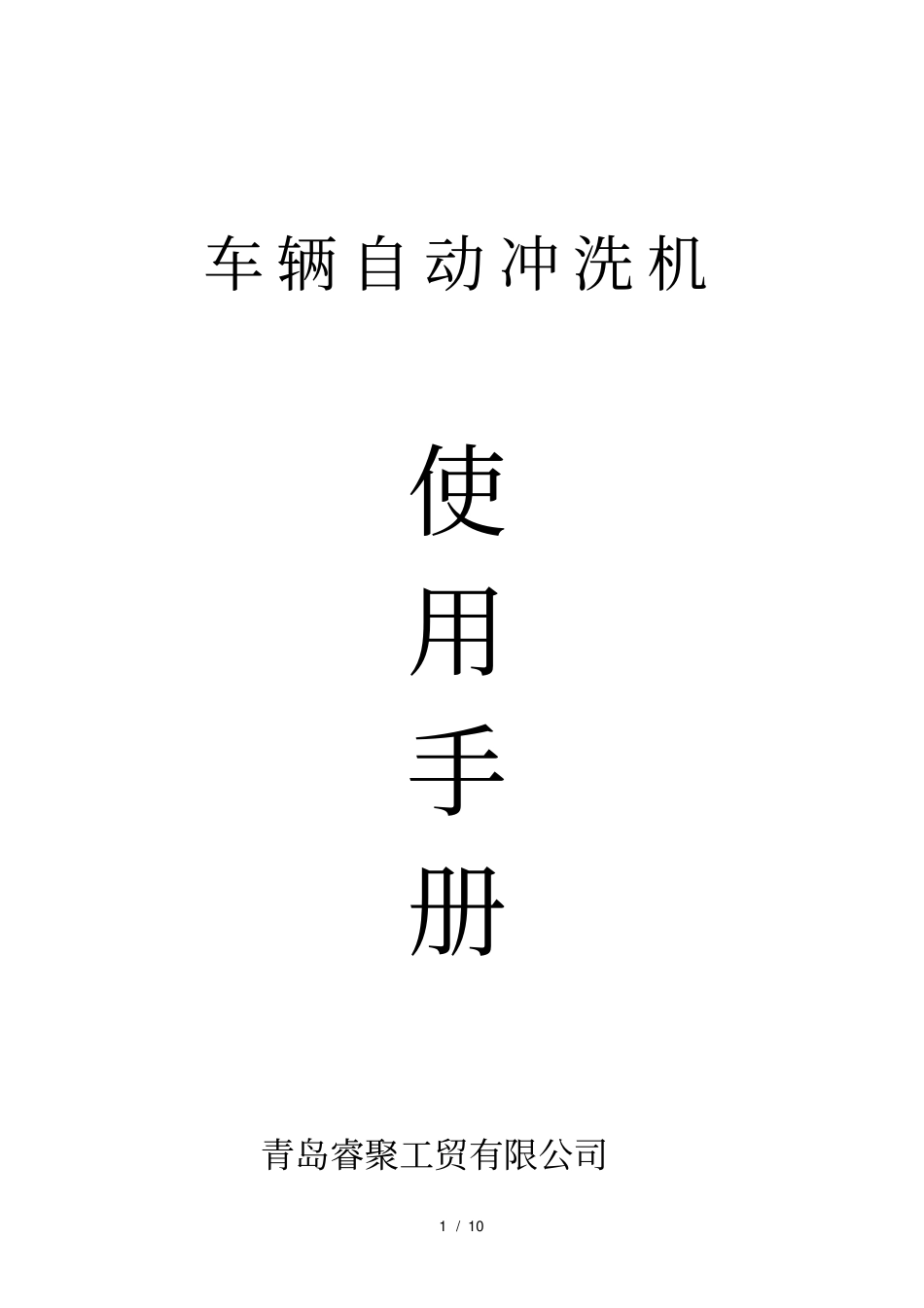

1 / 10 车 辆 自 动 冲 洗 机使用手册青岛睿聚工贸有限公司2 / 10 车辆自动冲洗机使用手册名称：车辆自动冲洗机型号： QRJ-1100 控制器： FX1s-14MR（日本三菱· 国产）青岛睿聚工贸有限公司地址：青岛市市南区金坛路32 号 1 号楼 101 室电话： 4006979727 传真： 9 网址：信箱：3 / 10 一、主要技术参数二、操作说明车辆自动冲洗机送电后，机器上的信号红灯闪亮，此时设备状态为手操作模式，当按下“起动”键后，设备将切换到自动操作模式。1、手动操作模式（1）确认冲洗机上的信号灯亮；（2）按一次“排泥”按键，即可启动排泥装置； 重复按一次 “排泥”按键，即可停止排泥装置，交替切换；项目参数型号QRJ-1100型设备尺寸2250（宽）× 5350（长）× 2200（高）设备重量4500kg 适用车辆15-140 吨工程车辆及进出工地的其他车辆启动方式机械传动· 光电感应起动冲洗压力3-4kg/cm 冲洗时间40-60 秒/辆（可根据工地土质情况调整）耗水量1-3L/辆总功率15KW 污泥的清除运泥带自动排泥电源三相 380V 50Hz 4 / 10 （3）按一次“水泵”按键，即可启动水泵冲洗装置；重复按一次“水泵”按键，即可停止水泵冲洗装置，交替切换；（4）手动清洗状态下， 按下“停止” 按键，即可停止一切动作。2、自动操作模式（1）当手动操作均正常后，按下“启动”键，设备进入自动操作模式，此时绿灯闪亮。（2）车辆驶入机器时， 车辆前轮将感应杆压下，装置将自行启动。（3）40~60 秒（根据具体设置时间确定）后水泵停止工作（4）5 分钟后，“排泥”装置自行停止工作。（5）在自动状态时，按下“停止”按钮，将停止一切正在运行中的动作，自动转换到手动状态，红灯闪亮。注意：按下“急停” 按键，即可切断总电源， 此按键为自锁按键，按下后不会弹起， 必须顺时针旋转才能弹起复位，否则电柜内总电源开关将不能闭合，请务必注意。三、安装及使用时的注意事项1、安装时，用 8 吨以上的吊车将洗车机缓慢、水平地放入基坑。2、连接电源线（确保有足够的容量）。3、合上电源开关， 如果相序保护器红灯亮，说明连线正确，可以进行下一步操作；如果红灯不亮或PLCX7 不亮，说明相序不正确，请调整相序。4、向冲洗机和基坑中注水，知道基坑内注满水。5、先进行手动操作， 无异常时，再进行自动程序操作，一切正常后，方可让车辆驶入自行清洗。6、清洗前，应告知司机洗车步骤。7、每日工作完毕，切断总电源，冲洗冲洗机...
