流体力学综合试验数据处理表

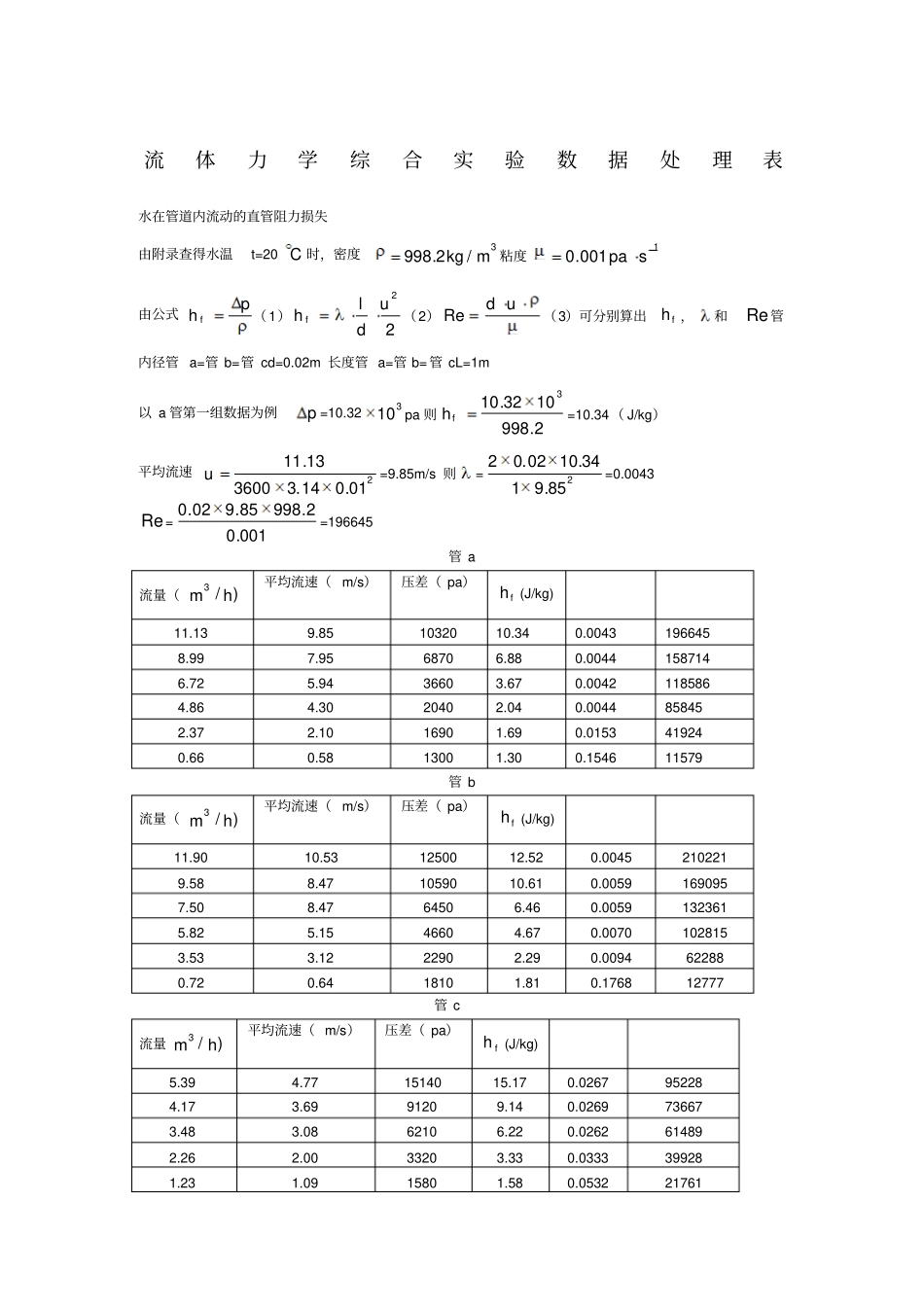

流体力学综合实验数据处理表水在管道内流动的直管阻力损失由附录查得水温t=20 C 时，密度3/2.998mkg粘度1001.0spa由公式ph f（1）22udlh f（2）udRe（3）可分别算出fh ，和Re管内径管 a=管 b=管 cd=0.02m 长度管 a=管 b=管 cL=1m 以 a 管第一组数据为例p =10.32310 pa 则2.9981032.103fh=10.34（ J/kg）平均流速201.014.3360013.11u=9.85m/s 则=285.9134.1002.02=0.0043 Re=001.02.99885.902.0=196645 管 a 流量（)/3hm平均流速（ m/s）压差（ pa）fh(J/kg) 11.13 9.85 10320 10.34 0.0043 196645 8.99 7.95 6870 6.88 0.0044 158714 6.72 5.94 3660 3.67 0.0042 118586 4.86 4.30 2040 2.04 0.0044 85845 2.37 2.10 1690 1.69 0.0153 41924 0.66 0.58 1300 1.30 0.1546 11579 管 b 流量（)/3hm平均流速（ m/s）压差（ pa）fh(J/kg) 11.90 10.53 12500 12.52 0.0045 210221 9.58 8.47 10590 10.61 0.0059 169095 7.50 8.47 6450 6.46 0.0059 132361 5.82 5.15 4660 4.67 0.0070 102815 3.53 3.12 2290 2.29 0.0094 62288 0.72 0.64 1810 1.81 0.1768 12777 管 c 流量)/3hm平均流速（ m/s）压差（ pa）fh(J/kg) 5.39 4.77 15140 15.17 0.0267 95228 4.17 3.69 9120 9.14 0.0269 73667 3.48 3.08 6210 6.22 0.0262 61489 2.26 2.00 3320 3.33 0.0333 39928 1.23 1.09 1580 1.58 0.0532 21761 0.67 0.59 1200 1.20 0.1379 11779 局部阻力系数的计算由公式22uh f得22uh f不同开度下截止阀的局部阻力系数管 a fh（J/kg）10.34 6.88 3.67 2.04 1.69 1.30 u 9.85 7.95 5.94 4.30 2.10 0.58 0.21 0.22 0.21 0.22 0.77 7.73 管 b fh（J/kg）12.52 10.61 6.46 4.67 2.29 1.81 u 10.53 8.47 8.47 5.15 3.12 0.64 0.23 0.30 0.18 0.35 0.47 8.84 管 c fh（J/kg）15.17 9.14 6.22 3.33 1.58 1.20 u 4.77 3.69 3.08 2.00 1.09 0.59 1.33 1.34 1.31 1.67 2.66 6.89 离心泵的特性曲线杨程 H=fhgugpgp22真表0fh离心泵轴功率N=传电电N离心泵的效率是理论功率与轴功率的比值，即NN t 而理论功率tN 是离心泵对水所作的有效功，即)(102kwQHN t以第一组数据为例计算H=10201.014.3360002.20102.99818000102.998125000215.21mOH 2N=95.075.01...
