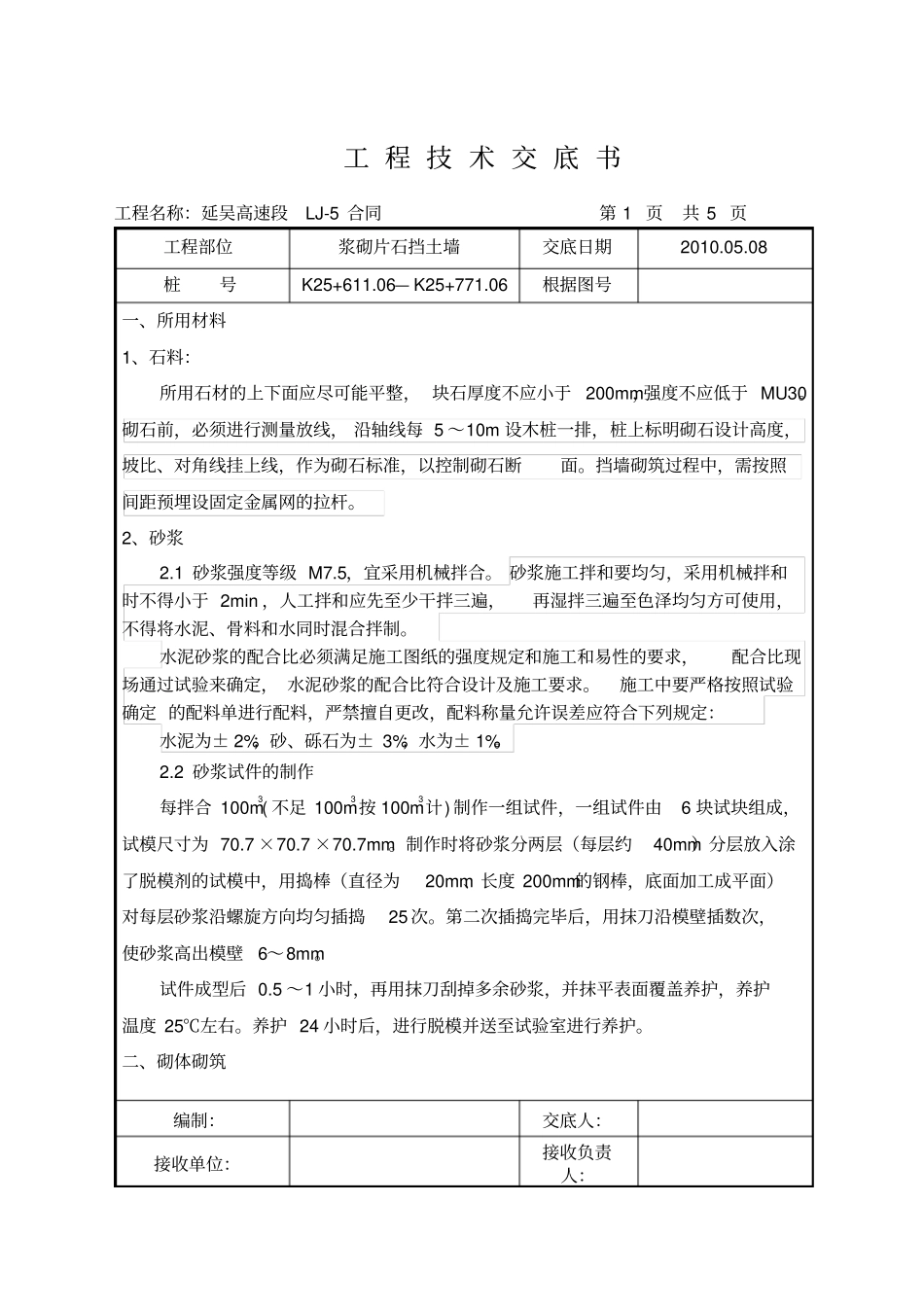

工 程 技 术 交 底 书工程名称：延吴高速段LJ-5 合同第 1 页共 5 页工程部位浆砌片石挡土墙交底日期2010.05.08 桩号K25+611.06— K25+771.06 根据图号一、所用材料1、石料：所用石材的上下面应尽可能平整， 块石厚度不应小于200mm，强度不应低于 MU30。砌石前，必须进行测量放线， 沿轴线每 5 ～10m 设木桩一排，桩上标明砌石设计高度，坡比、对角线挂上线，作为砌石标准，以控制砌石断面。挡墙砌筑过程中，需按照间距预埋设固定金属网的拉杆。2、砂浆2.1 砂浆强度等级 M7.5，宜采用机械拌合。 砂浆施工拌和要均匀，采用机械拌和时不得小于 2min ，人工拌和应先至少干拌三遍，再湿拌三遍至色泽均匀方可使用，不得将水泥、骨料和水同时混合拌制。水泥砂浆的配合比必须满足施工图纸的强度规定和施工和易性的要求，配合比现场通过试验来确定， 水泥砂浆的配合比符合设计及施工要求。施工中要严格按照试验确定 的配料单进行配料，严禁擅自更改，配料称量允许误差应符合下列规定：水泥为± 2%；砂、砾石为± 3%；水为± 1%。2.2 砂浆试件的制作每拌合 100m3( 不足 100m3 按 100m3计) 制作一组试件，一组试件由6 块试块组成，试模尺寸为 70.7 ×70.7 ×70.7mm。制作时将砂浆分两层（每层约40mm）分层放入涂了脱模剂的试模中，用捣棒（直径为20mm、长度 200mm的钢棒，底面加工成平面）对每层砂浆沿螺旋方向均匀插捣25 次。第二次插捣完毕后，用抹刀沿模壁插数次，使砂浆高出模壁6～8mm。试件成型后 0.5 ～1 小时，再用抹刀刮掉多余砂浆，并抹平表面覆盖养护，养护温度 25℃左右。养护 24 小时后，进行脱模并送至试验室进行养护。二、砌体砌筑编制：交底人：接收单位：接收负责人：注：工程技术交底书一式三份，交底人一份，被交底人一份，现场工程师一份。工 程 技 术 交 底 书工程名称：延吴高速段LJ-5 合同第 2 页共 5 页工程部位浆砌片石挡土墙交底日期2010.09.12 桩号K25+611.06— K25+771.06 根据图号1、根据测量班复核后的控制点用全站仪测设出每条骨架的轴线，并用钢尺丈量等方法进行复核，无误后挂线开挖基槽， 基础最小埋置深度不小于1.2m，基底设 lOOmm厚 CIO砼垫层。。2、砌体施工必须采用座浆法分层分段进行砌筑。块石表面应清洗干净，并保持湿润状态， 砂浆填塞应饱满，严禁干砌。 。砌筑时应相互交错，条石嵌紧，不得有通缝。挡土墙应从基座开始，由下而上分层分块砌...
