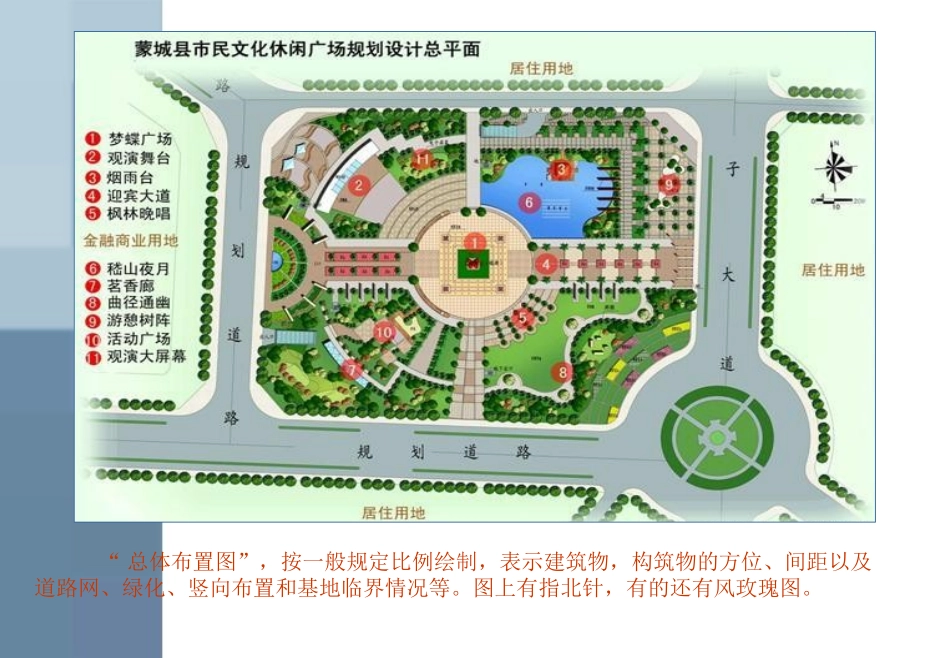

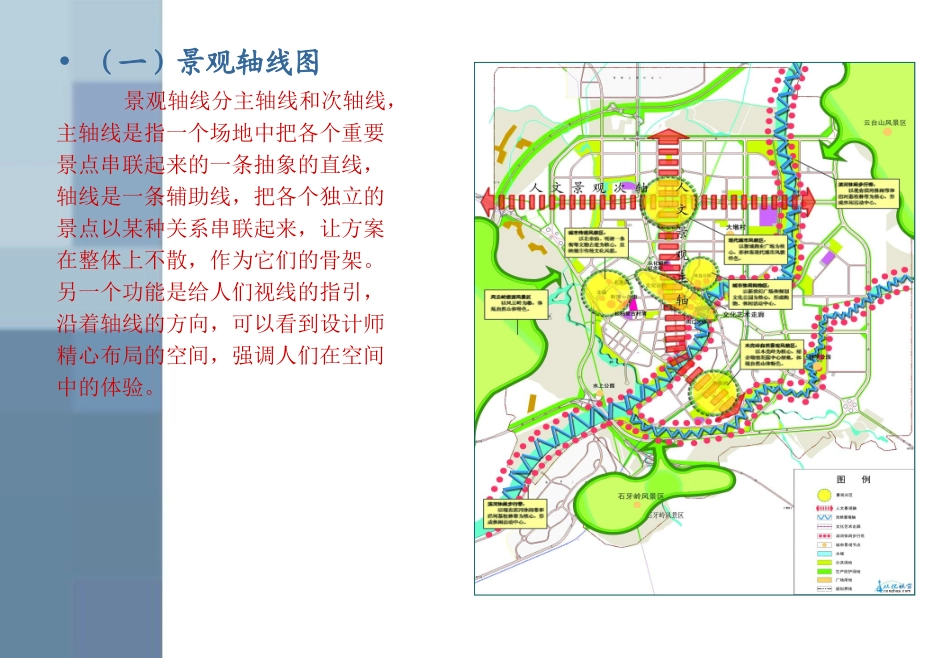

景观设计平面图表现jingguanshejpingmiantubiaoxchankao“总体布置图”，按一般规定比例绘制，表示建筑物，构筑物的方位、间距以及道路网、绿化、竖向布置和基地临界情况等。图上有指北针，有的还有风玫瑰图。•（一）景观轴线图景观轴线分主轴线和次轴线，主轴线是指一个场地中把各个重要景点串联起来的一条抽象的直线，轴线是一条辅助线，把各个独立的景点以某种关系串联起来，让方案在整体上不散，作为它们的骨架。另一个功能是给人们视线的指引，沿着轴线的方向，可以看到设计师精心布局的空间，强调人们在空间中的体验。主要景点之外还有次要节点，一般是以主轴线向两边渗透，形成连接次要景点的次轴线。设计中务必重视景观轴线。主轴线不一定只有一条，也可以有多条主轴线。•（二）视觉分析图从视觉心理出发，对道路的空间线形及其与周围自然景观和沿线建筑的协调等进行研究分析，以保持视觉的连续性，使行车具有足够的舒适感和安全感的综合设计称为视觉分析。视觉分析包括水平视野分析、垂直视野分析和视野协调分析三部分。1.水平视野分析研究的是设施的横向宽度及空间的纵深距离。2.垂直视野分析研究的对象是物体的高度及总体平面配置的进深度。3.视野协调分析研究的是对视野整体协调性进行的分析。•（三）交通分析图：人行入口，车行入口，主要车行道路，主要步行道路，游园步道，停车场，消防车道，（健身跑道），地下车库入口注意要点：1.一般人行入口，车行入口，地下车库入口及车行道路在规划中已经确定了，这部分交通也就确定了。2.步行道路有时会在做景观时对规划的步行系统进行修改，所以步行道路是根据我们景观设计来确定，要在方案确定之后才能确定。3.游园步道一般是景观设计中设计的游园步道，一般景点的道路都属于游园步道。•绘制方法：1）.入口一般用箭头表示，道路用虚线段表示2）.各级道路通常以颜色和粗细来加以区分。•（四）景观节点分析图：包括主要景观节点，次要景观节点以及景观渗透，景观视线等，可根据具体设计进行增减注意要点：1.在做方案之前就要考虑景观节点的分布问题，特别是主要景观节点，要进行统一考虑。2.景观节点分析图的绘制：各个景观节点一般用色块表示，景观视线一般用箭头表示，这个也不是绝对的，也可根据具体图来进行变动。•（五）功能分析图：老人活动区，儿童活动区，休闲健身区，中心集散广场，水景区，防护隔离带，商业休闲区注意要点：1.这张图也是在方案之前就要考虑的，要先列出小区景观设计要包含的功能区，在根据具体情况确定其分布，然后才能勾勒出大概的功能分析图框架，接下来才是方案深入，在深入的过程中可能还会有调整，所以，等方案确定后，才能绘制完整的功能分析图。2.功能分析图的绘制一般也是用色块来表示，也可以在此基础上加以变化，主要通过颜色区分不同功能。（五）灯光分析图：1.居住区室外景观照明的目的主要有4个方面：（1）增强对物体的辨别性；（2）提高夜间出行的安全度；（3）保证居民晚间活动的正常开展；（4）营造环境氛围。••2.一般包括高杆路灯，草坪灯，藏地灯，射树灯，射水灯，光带，投射灯（构筑物投射灯，运动场投射灯）还是先分大类，一般景观中会用到几种特别多的照明系统：１．楼宇立面综合照明２．小区道路综合照明３．植物和景观节点效果照明４．广场特色照明５．水下水面滨水河岸效果照明注意要点：1.一般在主要车行道两侧布置高杆路灯，满足照明需要；宅间不要布置过多的庭院灯，这样会对居民的休息造成干扰，但也不能一片漆黑，可以布置一些低矮的草坪灯，在一些组团中心景观处可适当布置一些庭院灯或特色灯。2.在一些广场区域或入口景观大道两侧可布置一些藏地灯；有些需要体现特色效果的地方可配置一些特色灯柱。3.在一些主要造景树旁边可布置射树灯，这种灯一般比较亮，应注意与其他灯具的配合使用。4.在有水体的地方布置一些射水灯或霓虹灯管。5.最后，在布置的时候要注意灯光的冷暖搭配，但宅间多以暖光为主。6.高杆路灯一般10——15米布置一个，庭院灯一般5——10米布置一个，草坪灯可根据具体情况散置。•（六）小品分布图：景观小品是景观中的点睛之笔，一般体...
