浙江大学--直流电压、电流和电阻的测量-试验报告

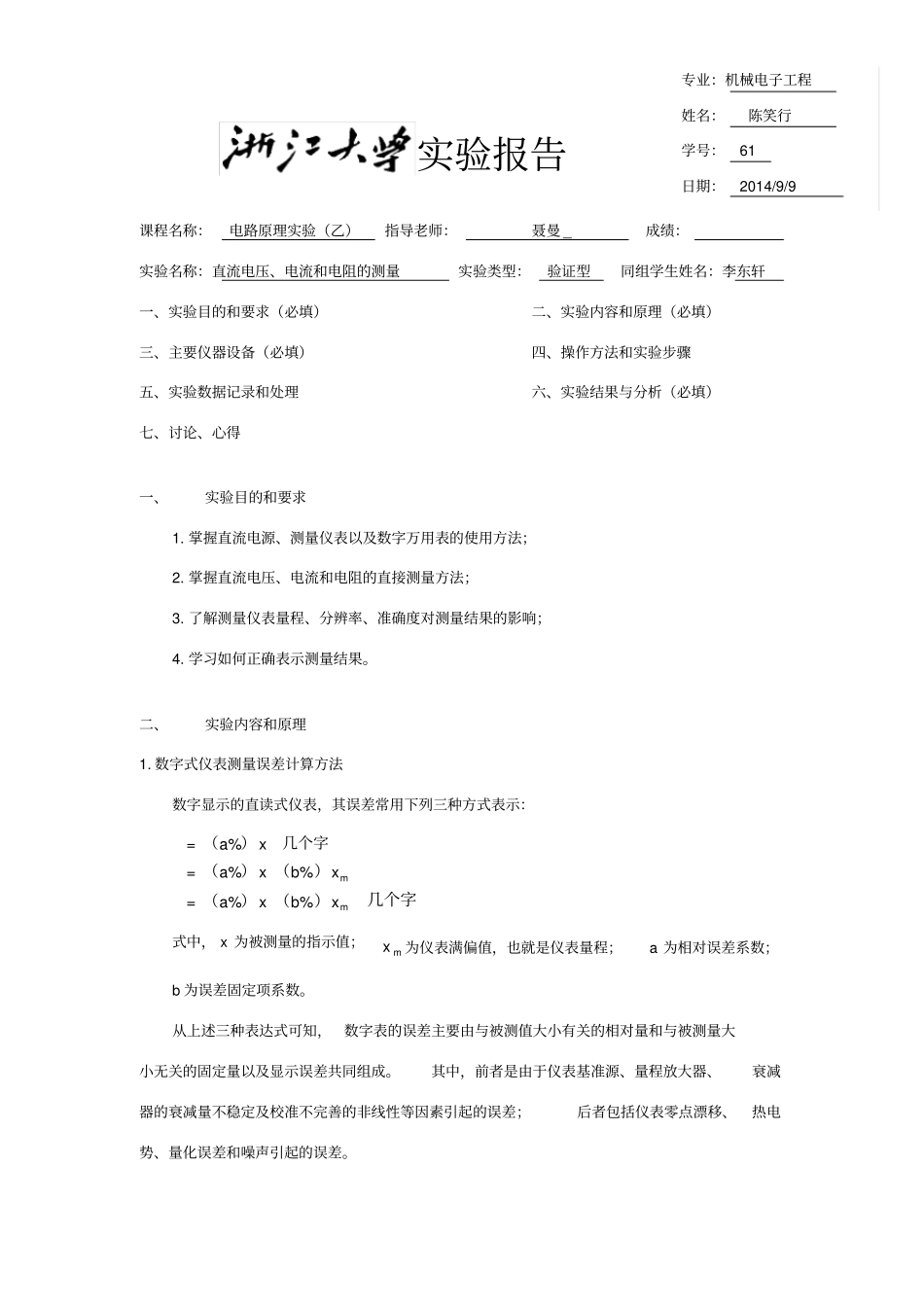

浙江大学--直流电压、电流和电阻的测量-试验报告_第1页
1/7

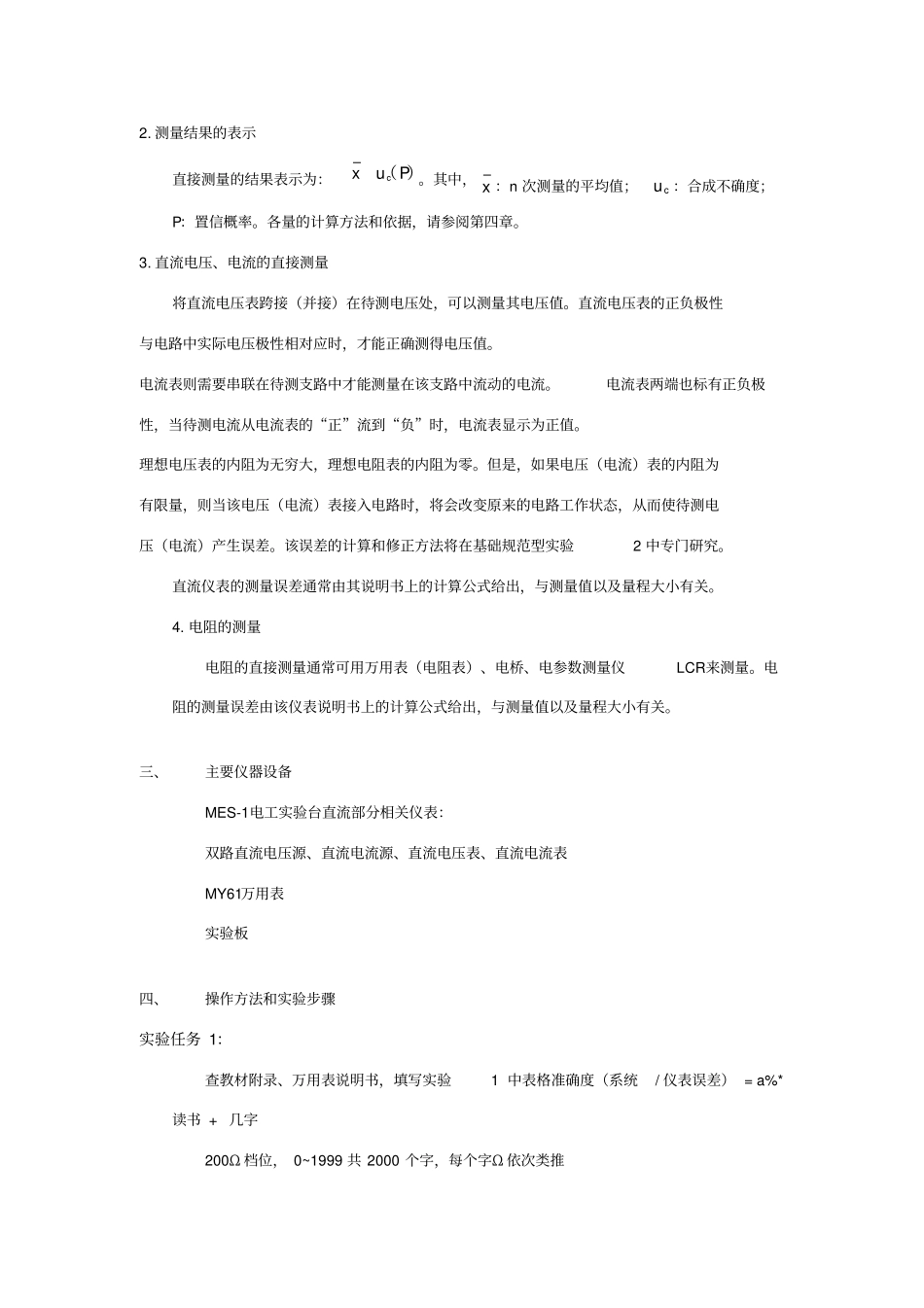

浙江大学--直流电压、电流和电阻的测量-试验报告_第2页
2/7

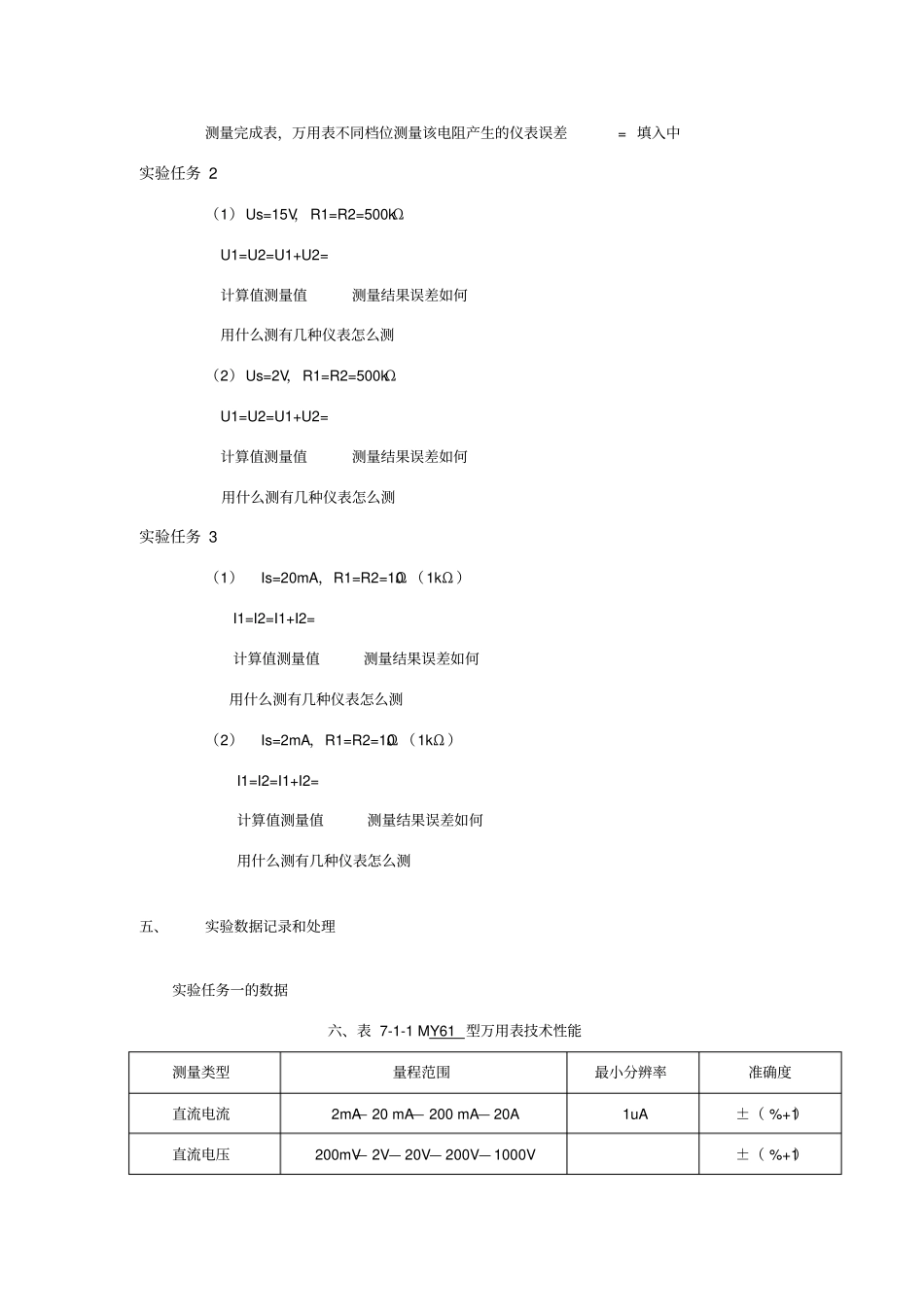

浙江大学--直流电压、电流和电阻的测量-试验报告_第3页
3/7
实验报告课程名称:电路原理实验(乙)指导老师:聂曼 _ 成绩:实验名称:直流电压、电流和电阻的测量实验类型:验证型同组学生姓名:李东轩一、实验目的和要求(必填)二、实验内容和原理(必填)三、主要仪器设备(必填)四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析(必填)七、讨论、心得一、实验目的和要求1. 掌握直流电源、测量仪表以及数字万用表的使用方法;2. 掌握直流电压、电流和电阻的直接测量方法;3. 了解测量仪表量程、分辨率、准确度对测量结果的影响;4. 学习如何正确表示测量结果。二、实验内容和原理1. 数字式仪表测量误差计算方法数字显示的直读式仪表,其误差常用下列三种方式表示:mm=a%x=a%xb%x=a%xb%x()几个字()()()()几个字式中, x 为被测量的指示值;mx为仪表满偏值,也就是仪表量程;a 为相对误差系数;b 为误差固定项系数。从上述三种表达式可知,数字表的误差主要由与被测值大小有关的相对量和与被测量大小无关的固定量以及显示误差共同组成。其中,前者是由于仪表基准源、量程放大器、衰减器的衰减量不稳定及校准不完善的非线性等因素引起的误差;后者包括仪表零点漂移、热电势、量化误差和噪声引起的误差。专业:机械电子工程姓名:陈笑行学号: 61 日期: 2014/9/9 2. 测量结果的表示直接测量的结果表示为:cxu(P)。其中, x :n 次测量的平均值;cu :合成不确度;P:置信概率。各量的计算方法和依据,请参阅第四章。3. 直流电压、电流的直接测量将直流电压表跨接(并接)在待测电压处,可以测量其电压值。直流电压表的正负极性与电路中实际电压极性相对应时,才能正确测得电压值。电流表则需要串联在待测支路中才能测量在该支路中流动的电流。电流表两端也标有正负极性,当待测电流从电流表的“正”流到“负”时,电流表显示为正值。理想电压表的内阻为无穷大,理想电阻表的内阻为零。但是,如果电压(电流)表的内阻为有限量,则当该电压(电流)表接入电路时,将会改变原来的电路工作状态,从而使待测电压(电流)产生误差。该误差的计算和修正方法将在基础规范型实验2 中专门研究。直流仪表的测量误差通常由其说明书上的计算公式给出,与测量值以及量程大小有关。4. 电阻的测量电阻的直接测量通常可用万用表(电阻表)、电桥、电参数测量仪LCR来测量。电阻的测量误差由该仪表说明书上的计算公式给出,与测量值以及量程大小有关。三、主要仪器设备ME...
