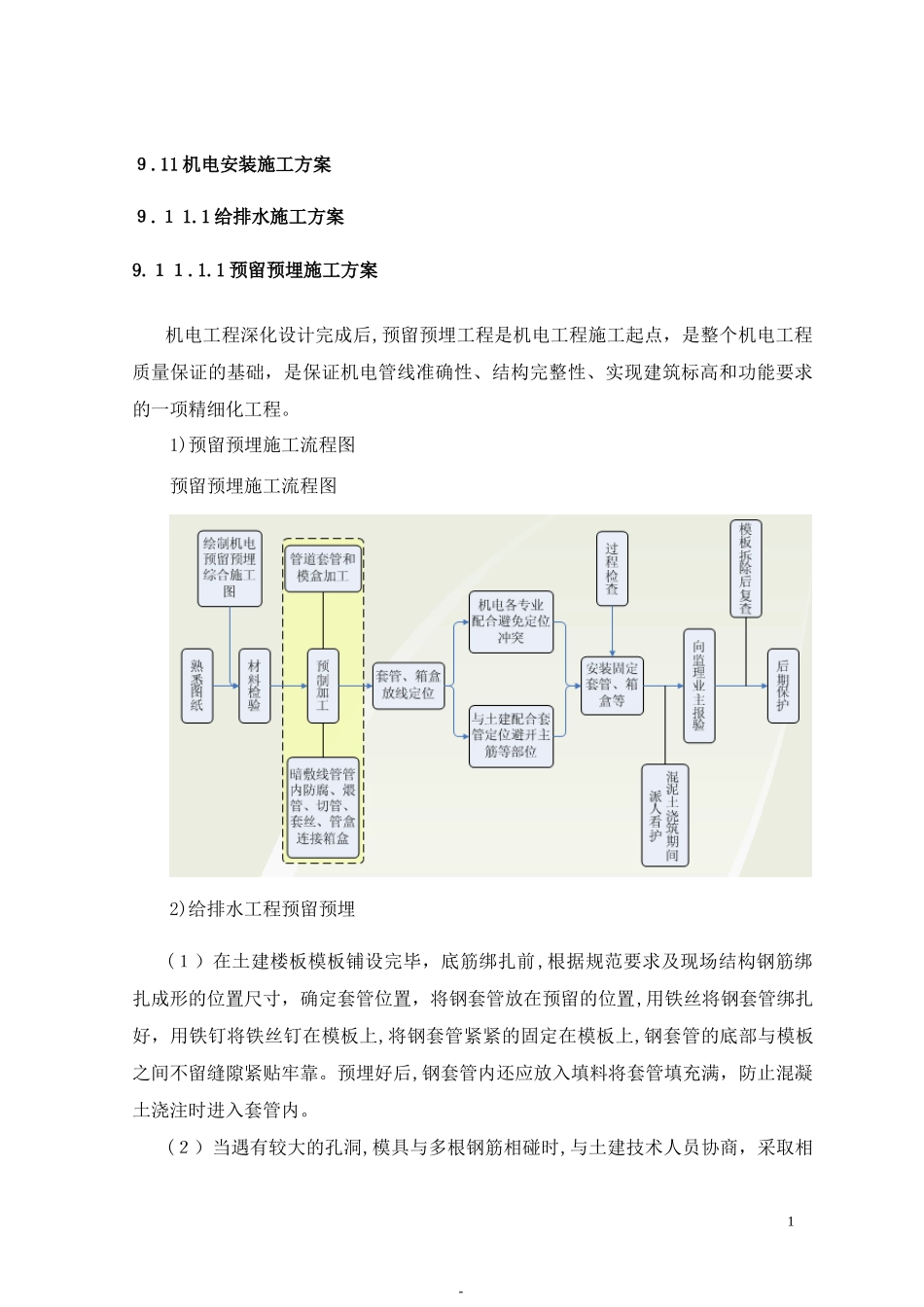

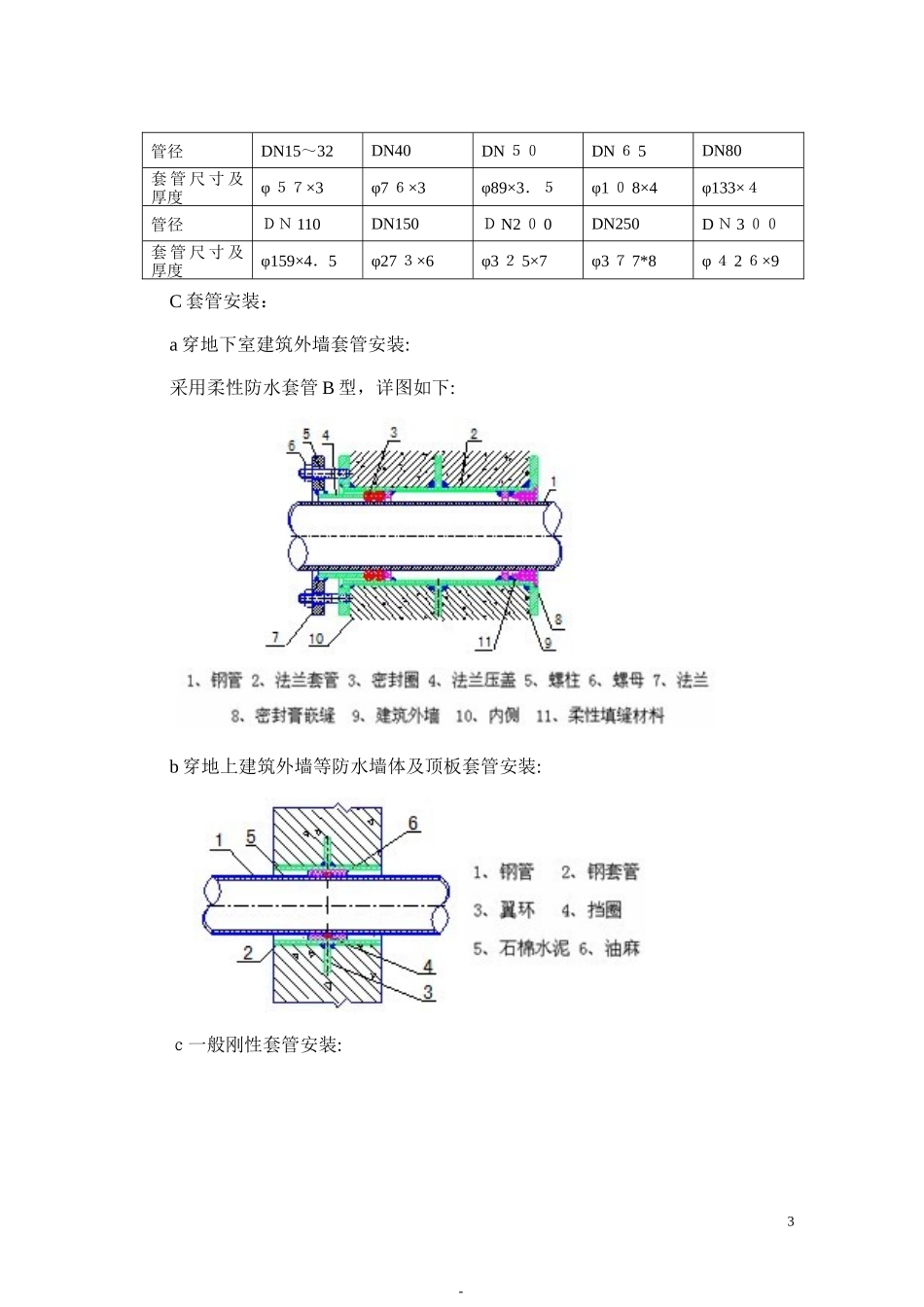

９.11机电安装施工方案９.１1.1给排水施工方案9.１１.1.1预留预埋施工方案机电工程深化设计完成后,预留预埋工程是机电工程施工起点，是整个机电工程质量保证的基础，是保证机电管线准确性、结构完整性、实现建筑标高和功能要求的一项精细化工程。1)预留预埋施工流程图预留预埋施工流程图2)给排水工程预留预埋(１）在土建楼板模板铺设完毕，底筋绑扎前,根据规范要求及现场结构钢筋绑扎成形的位置尺寸，确定套管位置，将钢套管放在预留的位置,用铁丝将钢套管绑扎好，用铁钉将铁丝钉在模板上,将钢套管紧紧的固定在模板上,钢套管的底部与模板之间不留缝隙紧贴牢靠。预埋好后,钢套管内还应放入填料将套管填充满，防止混凝土浇注时进入套管内。(２）当遇有较大的孔洞,模具与多根钢筋相碰时,与土建技术人员协商，采取相-1应措施后再进行安装固定。对砌筑墙上的预留孔洞,派人同土建密切配合,随时检查洞口尺寸,预留出所要求的空隙量。(3）预留套管①套管基本要求:A给排水管道穿过防火楼板、建筑外墙及隔墙时，应设套管,套管管径比穿墙、板的干管、立管管径大１-2号，一般套管内径不得超过管外径6mm。B套管顶部高出完成地面2０mｍ，高出厨房、卫生间地面５0mm。安装在墙壁上的套管端头应与饰面相平，套管与管道之间填实。C管道穿地下室建筑外墙或水池壁时应做防水套管,采取严格的防水措施，套管采用法兰钢管。D外露管道穿过墙及隔墙,在有涂漆的装修房间或没有装修的空间,可以根据实际情况提供不锈钢装饰板。Ｅ所有穿人防防护墙的水管均在防护墙两侧加密闭阀。穿防护墙水管在穿墙处的短管上焊接圆环翅片，并在防护墙浇注前安放在其穿墙位置。②套管制作：严格按照标准图集加工制作防水套管、穿墙套管，并应在套管、翼环外壁刷底漆一道,内部刷防锈漆两道。Ａ套管长度的确定：穿墙套管长度=墙厚＋墙两面装饰厚度,剪力墙上等同结构厚;过楼板套管长度＝楼板厚度+底板抹灰厚度＋地面抹灰厚度+20mm（厨房、卫生间50mm）;穿基础套管长度=基础厚度+３0ｍｍ+３0mｍ(两端各伸3０mm);密闭套管长度=墙厚+墙两面装饰厚度+８0mm；制作前专业技术员对结构及建筑做法进行全面了解，弄清墙体的厚度、墙体抹灰的厚度,据此决定套管的长度,然后对班组进行详细的交底。B套管管径的选择:-2管径DN15～32DN40DN５０DN６5DN80套管尺寸及厚度φ５７×3φ7６×3φ89×3．５φ1０8×4φ133×４管径ＤＮ110DN150ＤN2０0DN250DＮ3００套管尺寸及厚度φ159×4．5φ27３×6φ3２5×7φ3７7*8φ４2６×9C套管安装：a穿地下室建筑外墙套管安装:采用柔性防水套管B型，详图如下:b穿地上建筑外墙等防水墙体及顶板套管安装:ｃ一般刚性套管安装:-3d穿无防水要求的楼板套管安装：ｅ穿有防水要求的楼板（如厨房、卫生间等)套管安装：3）预埋件安装-4(１）水泵基础预埋件：待设备选定型号核实相关尺寸后配合水泵基础施工，预埋件的位置详见施工图和水泵隔震及安装。(2)施工安装支架用预埋件：如下图:4)给水管道暗敷（1)管道在穿越墙壁、楼板、及嵌墙暗敷时,应配合土建专业留洞留槽。在土建建筑墙体砌筑完毕后，墙面未抹灰前，按施工图、洁具尺寸要求、技术交底的管道标高与走向在墙体上进行划线，然后用切割机沿线将管槽切出，严禁乱剔乱凿的现象出现,墙体管槽表面必须平整，无尖角等突出物。墙槽宽度可为管道外径加４0～６0mm,深度可为外径加1５~30mｍ。当横向开槽管槽长度大于1.5m时,应征得结构设计人的同意。管道在墙槽内应设管卡,管卡间距宜采用1.2~1.5ｍ。(2)管道安装时，根据管道设计图纸及相应洁具的要求,进行下料，将管道安装在事先剔好的管槽内,用管槽内支架将管道固定，保持管道横平竖直。安装完成后再进行水压试验,直至验收合格后，先用M10水泥砂浆将管配件固定,待其强度达到５０％后，再用M7水泥砂浆将管槽全部填实。热水管道在管道四周嵌填弹性阻燃材料后再封堵，以利管道的热胀冷缩。９.1１.１.2给排水管线及设备安装1)重难点分析及应对措施-5序号重难点分析应对措施１结构预留孔洞、套管控制（１)外墙预留预埋控制:根据土建、结构图纸进行图纸深化设计,确定孔洞、套管预留的方式。明确孔洞与套管的尺寸大小。(2)孔洞、套管...
