液体表面张力系数的测定

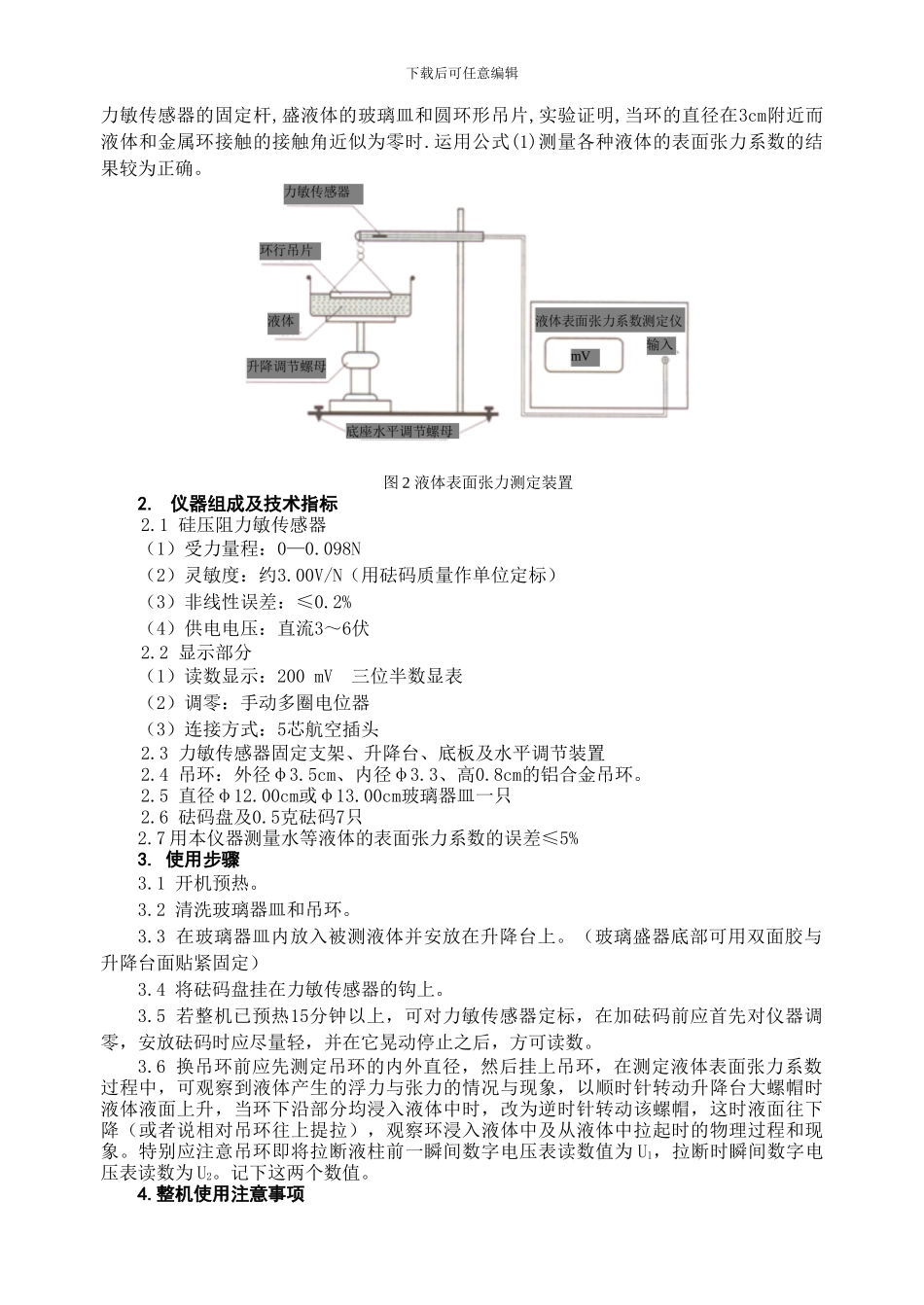

液体表面张力系数的测定 液体的表面张力是表征液体性质的一个重要参数．测量液体的表面张力系数有多种方法，拉脱法是测量液体表面张力系数常用的方法之一．该方法的特点是，用秤量仪器直接测量液体的表面张力，测量方法直观，概念清楚．用拉脱法测量液体表面张力，对测量力的仪器要求较高，由于用拉脱法测量液体表面的张力约在 1×10-3～1×10-2 N 之间，因此需要有一种量程范围较小，灵敏度高，且稳定性好的测量力的仪器．近年来，新进展的硅压阻式力敏传感器张力测定仪正好能满足测量液体表面张力的需要，它比传统的焦利秤、扭秤等灵敏度高，稳定性好，且可数字信号显示，利于计算机实时测量，为了能对各类液体的表面张力系数的不同有深刻的理解，在对水进行测量以后，再对不同浓度的酒精溶液进行测量，这样可以明显观察到表面张力系数随液体浓度的变化而变化的现象，从而对这个概念加深理解。[实验目的]1．用拉脱法测量室温下液体的表面张力系数2．学习力敏传感器的定标方法[实验原理]测量一个已知周长的金属片从待测液体表面脱离时需要的力，求得该液体表面张力系数的实验方法称为拉脱法．若金属片为环状吊片时，考虑一级近似，可以认为脱离力为表面张力系数乘上脱离表面的周长，即 F=α·π(D1十D2) （1）式中，F为脱离力，D1，D2分别为圆环的外径和内径，α为液体的表面张力系数．硅压阻式力敏传感器由弹性梁和贴在梁上的传感器芯片组成，其中芯片由四个硅扩散电阻集成一个非平衡电桥，当外界压力作用于金属梁时，在压力作用下，电桥失去平衡，此时将有电压信号输出，输出电压大小与所加外力成正此，即△U=KF （2）式中，F为外力的大小，K为硅压阻式力敏传感器的灵敏度，△U为传感器输出电压的大小。[实验装置]1.结构图图1 结构图1、水平调节螺丝 2、升降螺丝 3、玻璃器皿 4、吊环 5、力敏传感器 6、支架 7固定螺丝 8、航空插头 9、底座 10、数字电压表 11、调零图2为实验装置图,其中,液体表面张力测定仪包括硅扩散电阻非平衡电桥的电源和测量电桥失去平衡时输出电压大小的数字电压表．其他装置包括铁架台,微调升降台,装有下载后可任意编辑力敏传感器的固定杆,盛液体的玻璃皿和圆环形吊片,实验证明,当环的直径在3cm附近而液体和金属环接触的接触角近似为零时.运用公式(1)测量各种液体的表面张力系数的结果较为正确。 图 2 液体表面张力测定装置2. 仪器组成及技术指标2.1 硅压阻力敏传感器（1）受力量程：0—0.098N（2...
