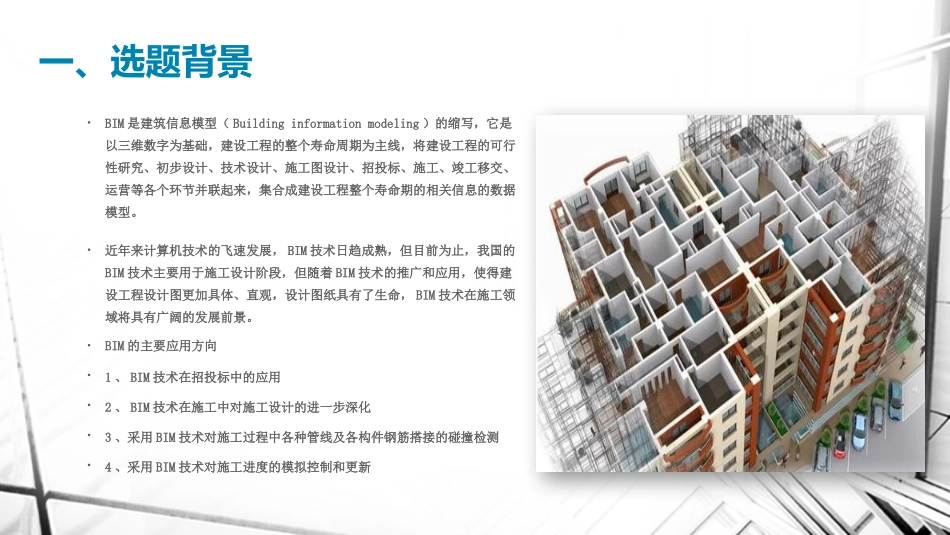

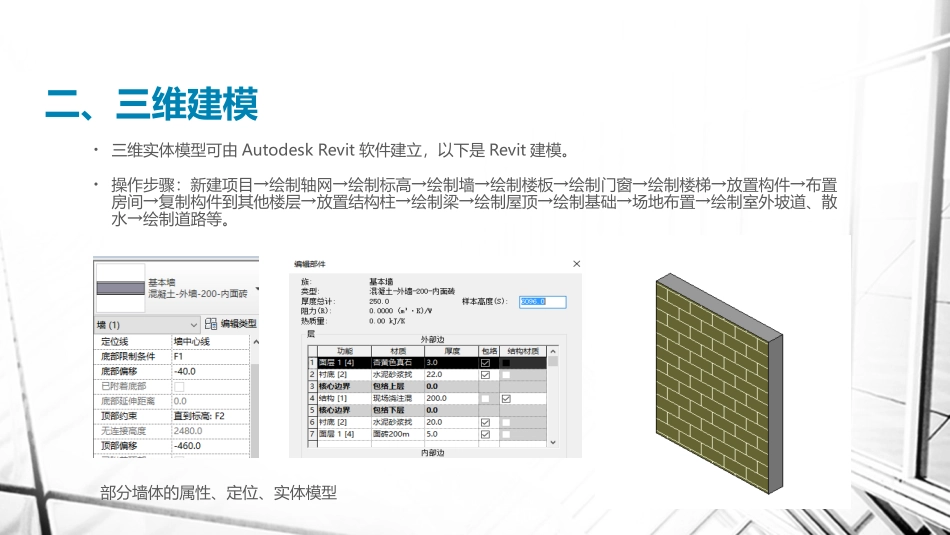

开题报告BIM技术在高层中的应用一、选题背景•BIM是建筑信息模型（Buildinginformationmodeling）的缩写，它是以三维数字为基础，建设工程的整个寿命周期为主线，将建设工程的可行性研究、初步设计、技术设计、施工图设计、招投标、施工、竣工移交、运营等各个环节并联起来，集合成建设工程整个寿命期的相关信息的数据模型。•近年来计算机技术的飞速发展，BIM技术日趋成熟，但目前为止，我国的BIM技术主要用于施工设计阶段，但随着BIM技术的推广和应用，使得建设工程设计图更加具体、直观，设计图纸具有了生命，BIM技术在施工领域将具有广阔的发展前景。•BIM的主要应用方向•1、BIM技术在招投标中的应用•2、BIM技术在施工中对施工设计的进一步深化•3、采用BIM技术对施工过程中各种管线及各构件钢筋搭接的碰撞检测•4、采用BIM技术对施工进度的模拟控制和更新二、三维建模•三维实体模型可由AutodeskRevit软件建立，以下是Revit建模。•操作步骤：新建项目→绘制轴网→绘制标高→绘制墙→绘制楼板→绘制门窗→绘制楼梯→放置构件→布置房间→复制构件到其他楼层→放置结构柱→绘制梁→绘制屋顶→绘制基础→场地布置→绘制室外坡道、散水→绘制道路等。部分墙体的属性、定位、实体模型二、三维建模部分屋面的属性、定位、实体模型二、三维建模三维实体模型三、三维场地布置•操作步骤：cad绘制现场总平面布置图，再将其导入revit中进行参照，revit进行建模，lumion和ps进行渲染四、进度计划编制•进度计划主要由Officeproject和广联达梦龙网络计划编制系统编制。•编制步骤：•1、确定工作•土方大开挖、基础垫层、筏板基础、N层施工（包括墙柱钢筋、墙柱梁板模板、梁板钢筋、墙柱梁板混凝土）、屋面工程、砌筑工程、安装工程、装饰装修工程等。•2、确定各工作持续时间•3、确定施工组织方式•筏板基础采用整体施工，地下一层至机房层采用两段流水施工。•4、绘制横道图和网络图上图是通过Officeproject编制的部分横道图以上是通过广联达梦龙网络计划编制系统编制的部分网络图五、施工模拟1、导入数据并整合、将建立的三维实体模型和场地模型导入广联达BIM5D中进行定位整合。导入三维实体模型模型定位整合2、划分流水段地下一层至机房层采用两段流水施工，在广联达BIM5D中将三维实体模型划分为两个流水段。3、导入进度计划并关联模型将编制的进度计划导入广联达BIM5D中，并于三维实体模型进行关联。4、4D施工模拟设置好视口属性、显示设置、模拟方案等即可进行施工模拟动画。六、利用广联达BIM模板脚手架软件进行设计1.1脚手架设计设计步骤：建立GCL模型→导入GCL模型→确定布置参数→外架设计→轮廓布置→生成脚手架脚手架设计模型如下：1.2模板设计设计步骤：GCL建模→导入GCL模型→确定布置参数→内架设计→整层布置→生成模板模板设计模型如下：谢谢！
