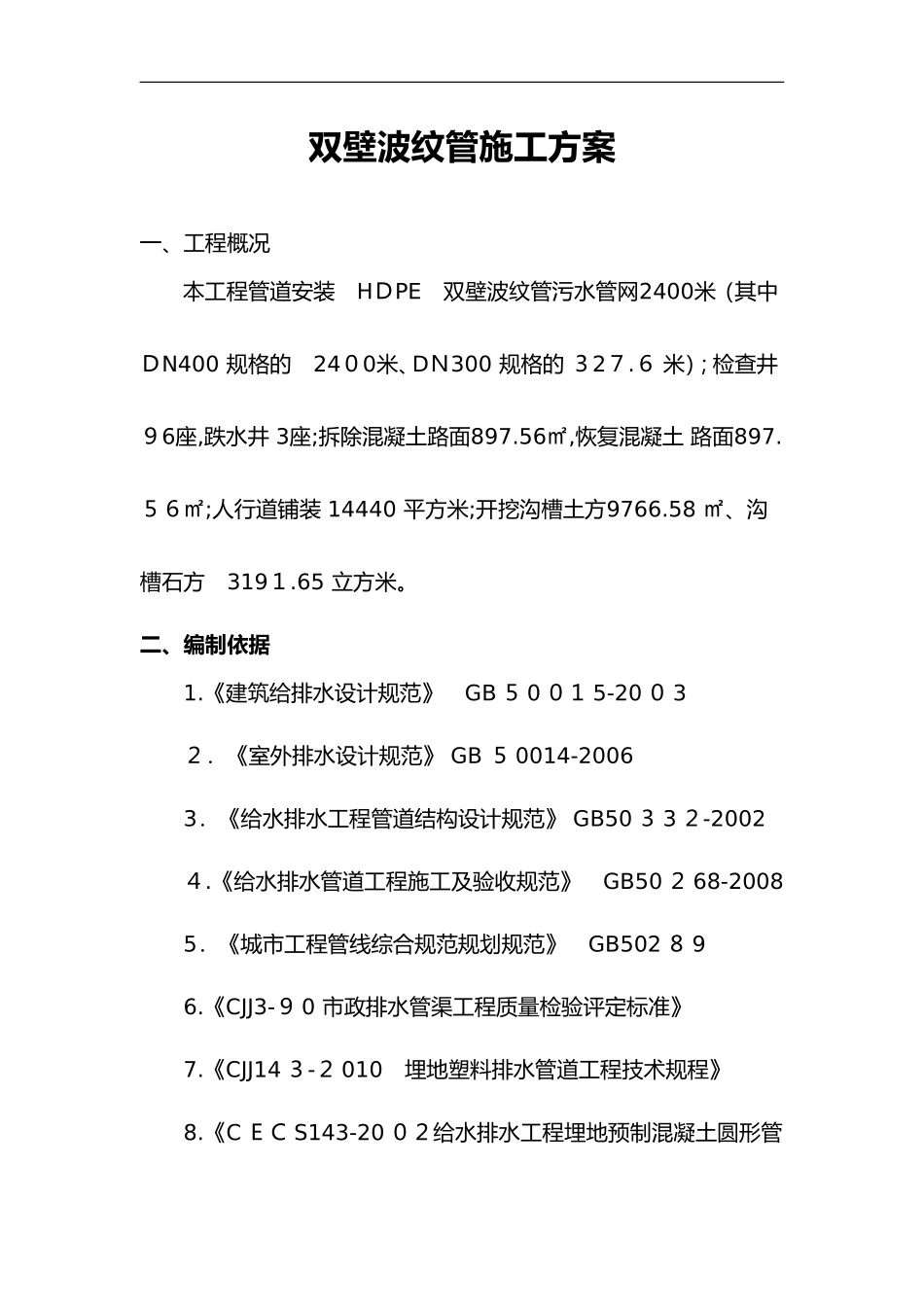

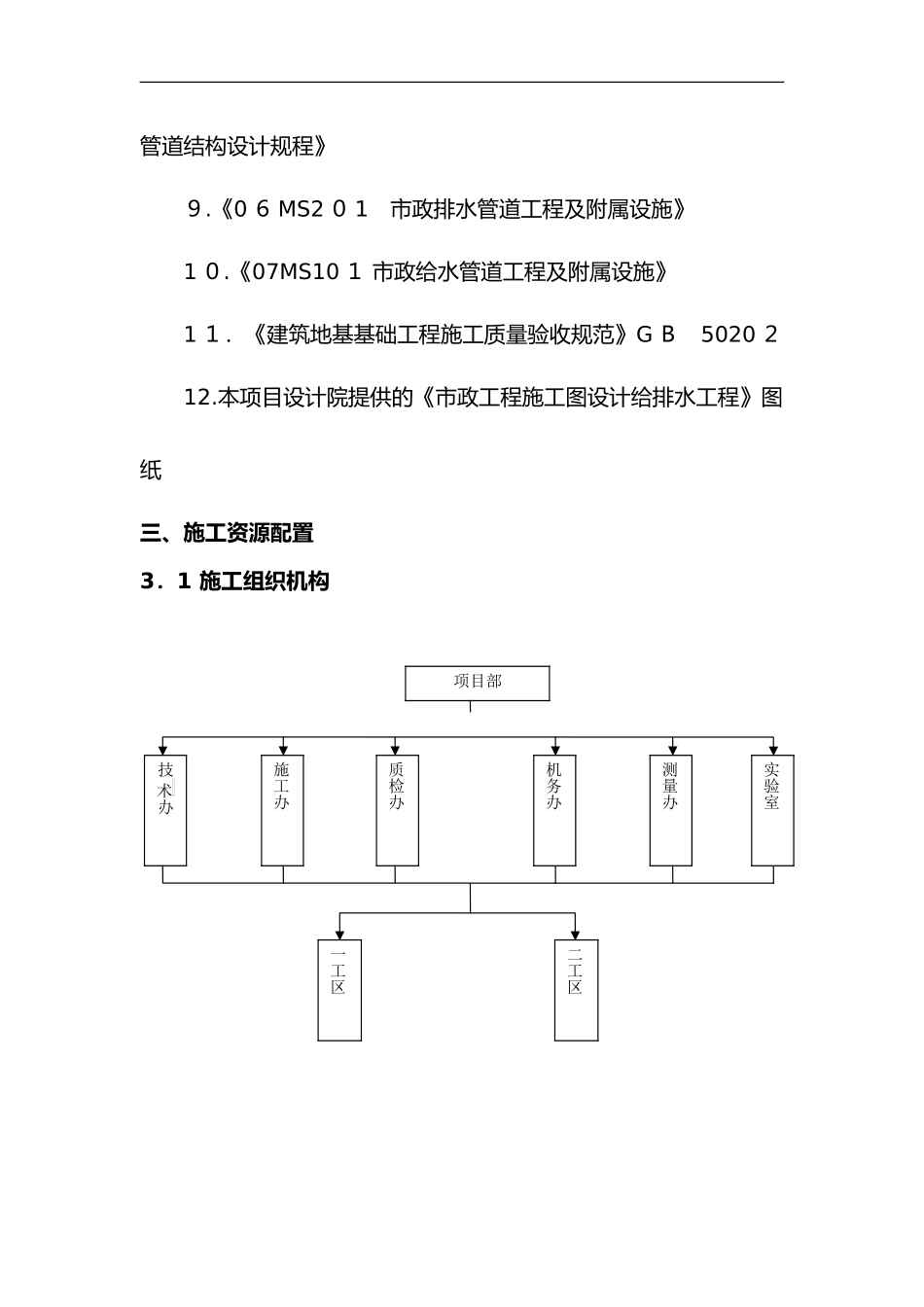

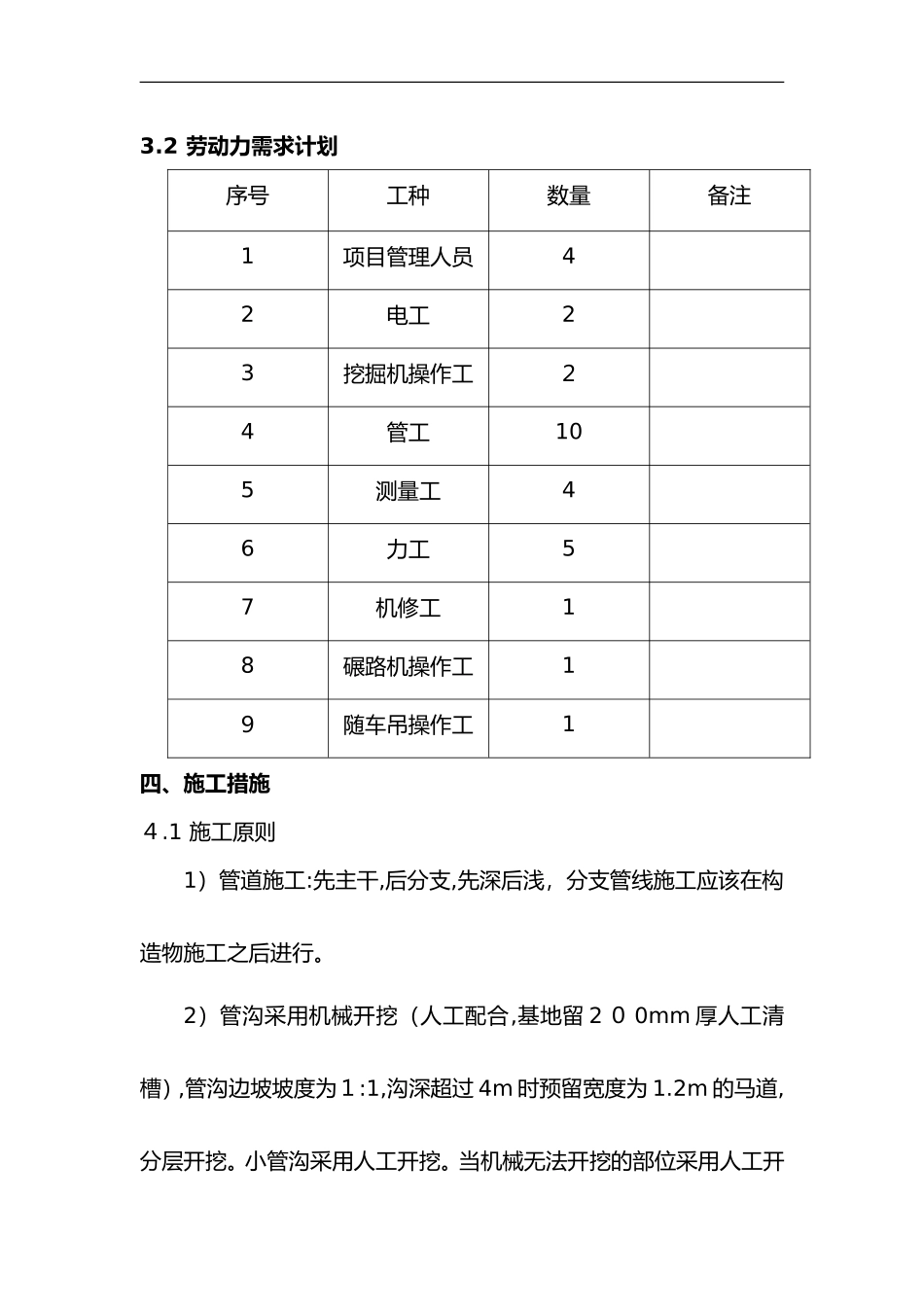

双壁波纹管施工方案一、工程概况本工程管道安装HＤPE双壁波纹管污水管网2400米（其中ＤN400规格的24０0米、DＮ300规格的３2７.６米）；检查井９6座,跌水井3座;拆除混凝土路面897.56㎡,恢复混凝土路面897.５６㎡;人行道铺装14440平方米;开挖沟槽土方9766.58㎡、沟槽石方319１.65立方米。二、编制依据1.《建筑给排水设计规范》GB５0０１5-20０3２．《室外排水设计规范》GB５0014-20063．《给水排水工程管道结构设计规范》GB50３3２-2002４.《给水排水管道工程施工及验收规范》GB50２68-20085．《城市工程管线综合规范规划规范》GB502８96.《CJJ3-９0市政排水管渠工程质量检验评定标准》7.《CJJ14３-２010埋地塑料排水管道工程技术规程》8.《CＥＣS143-20０２给水排水工程埋地预制混凝土圆形管管道结构设计规程》９.《0６MS2０1市政排水管道工程及附属设施》1０.《07MS10１市政给水管道工程及附属设施》1１．《建筑地基基础工程施工质量验收规范》GＢ5020２12.本项目设计院提供的《市政工程施工图设计给排水工程》图纸三、施工资源配置3．1施工组织机构项目部技术办施工办质检办机务办测量办实验室一工区二工区3.2劳动力需求计划序号工种数量备注1项目管理人员42电工23挖掘机操作工２4管工105测量工46力工57机修工18碾路机操作工1９随车吊操作工1四、施工措施４.1施工原则1）管道施工:先主干,后分支,先深后浅，分支管线施工应该在构造物施工之后进行。2）管沟采用机械开挖（人工配合,基地留2０0mm厚人工清槽）,管沟边坡坡度为１:1,沟深超过4m时预留宽度为1.2m的马道,分层开挖。小管沟采用人工开挖。当机械无法开挖的部位采用人工开挖。3)阀门、检查井安装前要先进行检查及试验。４）双壁波纹管采用承插式接口，当不能采用单承口连接时,可采用双承口连接,套管采用PE、玻璃钢或者不锈钢材料，双向承插弹性密封圈连接。５)双壁波纹管施工前,管沟需要铺一层200mm厚的砂垫层,压实度需达到85%~90%。双壁波纹管回填施工时,必须采用中粗砂回填密实。回填范围不得小于设计支撑角2α＋３0°(180°），回填密实度应达到95％以上。6）双壁波纹管与检查井的连接可以采用刚性连接或者柔性连接。刚性连接:检查井砌筑时，井壁内预埋管件或者短管,承口向外，便于插口连接。采用这种连接方式时,水泥砂浆应饱满。柔性连接：在检查井上安放带有承口的预制混凝土圈梁，圈梁内径与管插口外留有一定间隙，使管端的橡胶圈与圈梁相接后允许产生一定的转角，以适应检查井与管道间的不均匀沉降和变形要求。4.2施工流程4．3检验计划施工前,实验人员要对材料进行质量、强度检查，对沟槽进行压实度检查;施工时要检查焊缝焊接、管道的走向,标高和坡度;管道安装后要进行密实性试验,回填后进行压实度试验。当采用供应商提供的管材时,应将供应商的管材名称、规格、单价、检试验报告等资料报业主批复。4.4.材料管理1)材料检验所有的材料必须有合格证及质保书等相关文件,其材质规格、型号、质量应符合招标文件的规定。质保质料严格按照施工规范要求执行。施工准备定位测量管沟、井室开挖井室施工回填管道系统试验管道施工管沟、井室检查ａ.管配件在使用前应对质量证明文件进行审查和实物核对;b.外观检验不合格不得使用；ｃ.材料代用必须有相关文件。2)管道及管道组成件的检查与管理ａ.管材在接受和使用之前,应对质量证明文件进行审查与实物核对;b.管道组成件使用之前,应对外观进行检查，不合格者不得使用;c.其它特种钢材组成件检查,如螺柱、螺母、法兰、密封垫片等按标准抽样验收。4.5.测量放线1）以施工图纸为依据,对管线进行定位放线,经复测无误后进行管沟开挖。2)在管沟开挖后，应对管沟的标高进行测量，确认无误后,才能做管道基础。３)在下管前,复核测量安装管道的坐标、标高和坡度。确认无误后方可安装。4.6.管沟开挖及措施1)土方开挖要先了解开挖区域的地下状况,当地下有电缆、管道等不明物体时,严禁机械开挖。2）管道沟槽底部开挖宽度开挖深度H＜4m时宜按计算公式(1）计算。B=Ｄ0+2(ｂ１+b2+ｂ3）………………………………（1)开挖深度H>4m且采用钢板桩支护时宜按计算式(2）计算Ｂ=D+２S………………………………（2...
