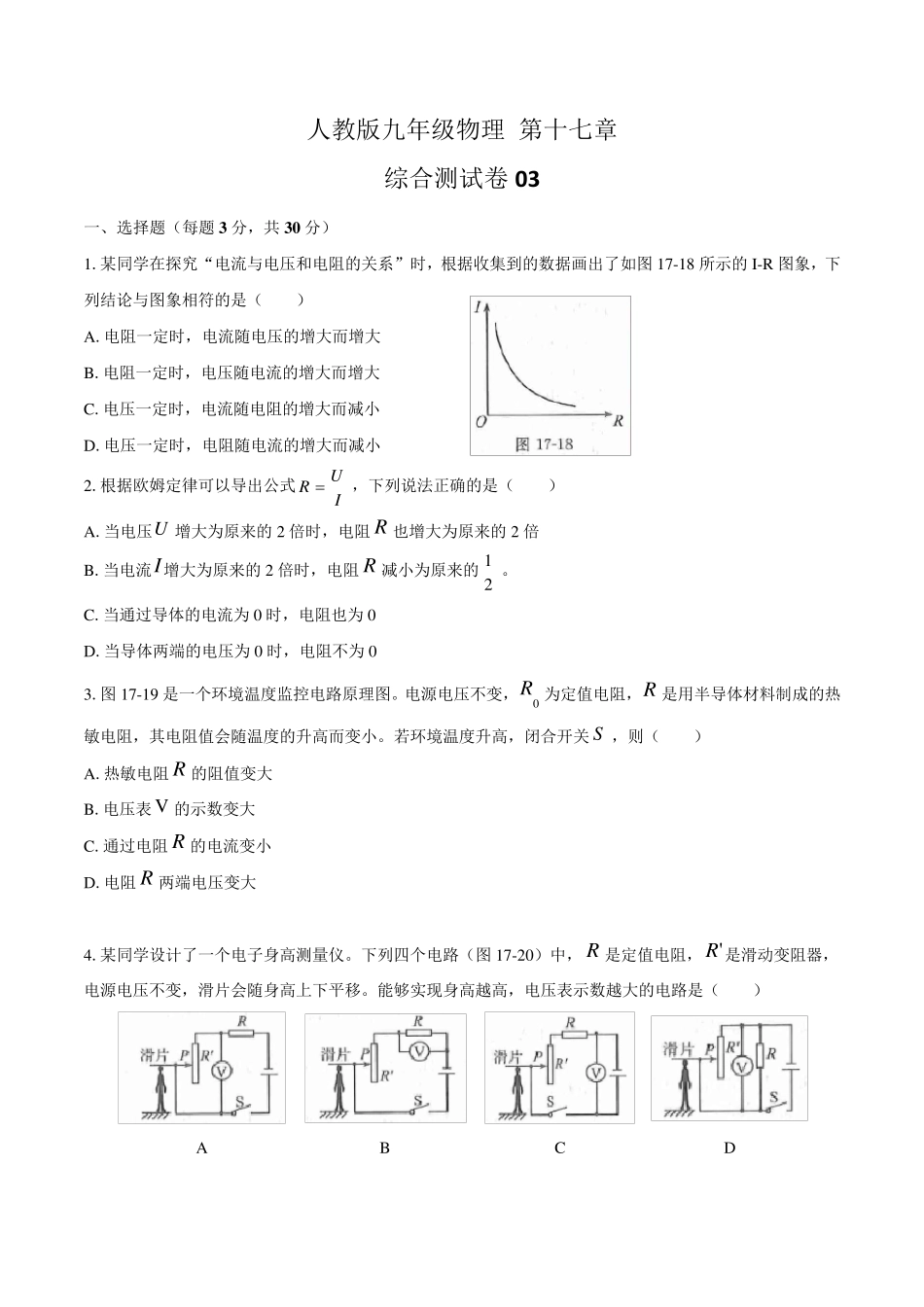

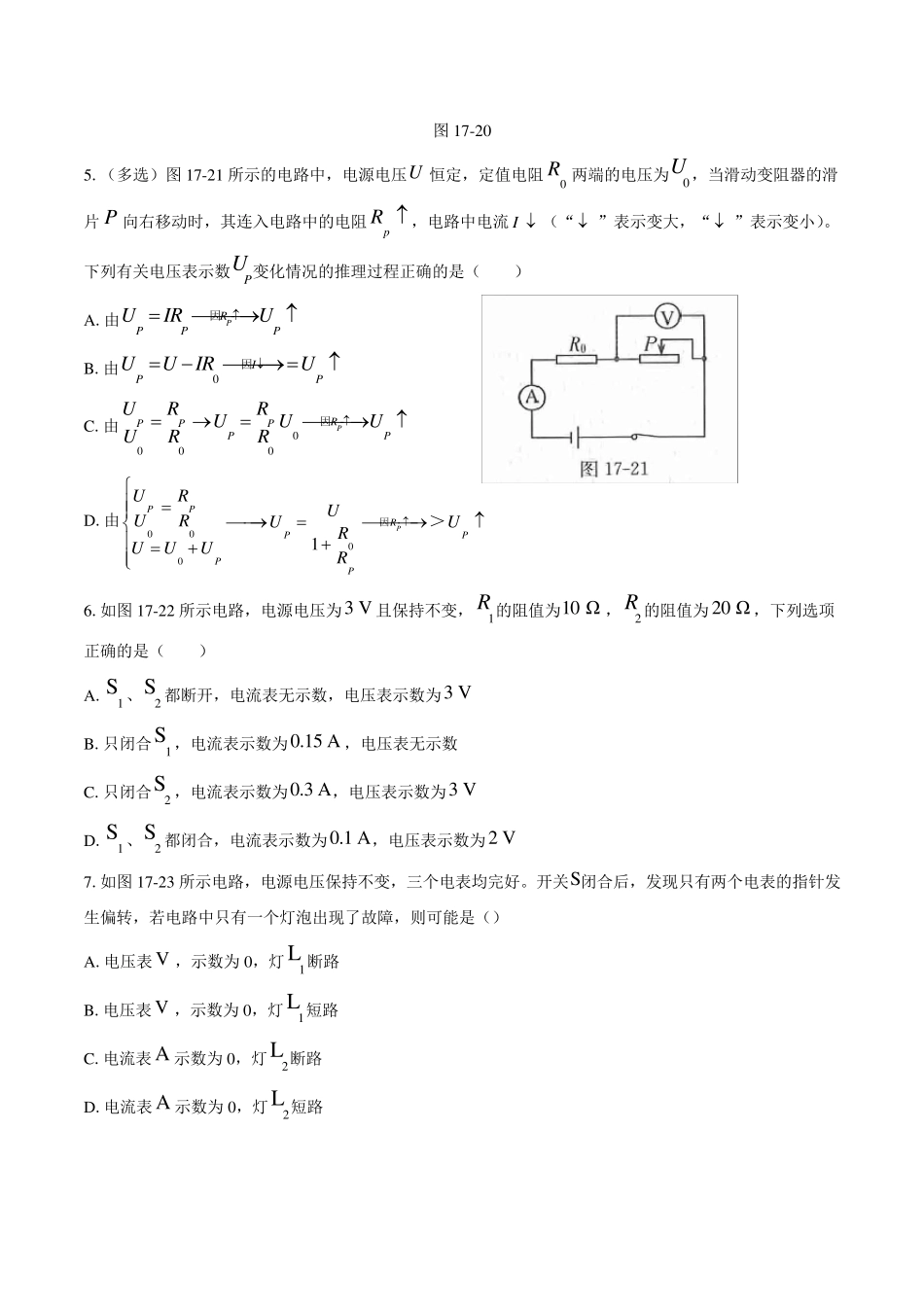

人教版九年级物理 第十七章 综合测试卷03 一、选择题（每题3 分，共3 0 分） 1.某同学在探究“电流与电压和电阻的关系”时，根据收集到的数据画出了如图 17-18 所示的 I-R 图象，下列结论与图象相符的是（ ） A.电阻一定时，电流随电压的增大而增大 B.电阻一定时，电压随电流的增大而增大 C.电压一定时，电流随电阻的增大而减小 D.电压一定时，电阻随电流的增大而减小 2.根据欧姆定律可以导出公式URI，下列说法正确的是（ ） A.当电压U 增大为原来的 2 倍时，电阻 R 也增大为原来的 2 倍 B.当电流I增大为原来的 2 倍时，电阻 R 减小为原来的 12。 C.当通过导体的电流为 0 时，电阻也为 0 D.当导体两端的电压为 0 时，电阻不为 0 3.图 17-19 是一个环境温度监控电路原理图。电源电压不变，0R 为定值电阻，R 是用半导体材料制成的热敏电阻，其电阻值会随温度的升高而变小。若环境温度升高，闭合开关 S ，则（ ） A.热敏电阻 R 的阻值变大 B.电压表 V 的示数变大 C.通过电阻 R 的电流变小 D.电阻 R 两端电压变大 4.某同学设计了一个电子身高测量仪。下列四个电路（图 17-20）中，R 是定值电阻，'R 是滑动变阻器，电源电压不变，滑片会随身高上下平移。能够实现身高越高，电压表示数越大的电路是（ ） A B C D 图17-20 5.（多选）图17-21 所示的电路中，电源电压U 恒定，定值电阻0R 两端的电压为0U ，当滑动变阻器的滑片P 向右移动时，其连入电路中的电阻pR  ，电路中电流I  （“  ”表示变大，“  ”表示变小）。下列有关电压表示数PU 变化情况的推理过程正确的是（ ） A.由PPPPRUIRU因 B.由0IPPUUIRU因 C.由0000PRPPPPPURRUUUURR因 D.由00001PRPPPPPPURUURUURUUUR因＞ 6.如图17-22 所示电路，电源电压为3 V 且保持不变，1R 的阻值为10 Ω ，2R 的阻值为20 Ω ，下列选项正确的是（ ） A.1S 、2S 都断开，电流表无示数，电压表示数为3 V B.只闭合1S ，电流表示数为0.15 A ，电压表无示数 C.只闭合2S ，电流表示数为0.3 A，电压表示数为3 V D.1S 、2S 都闭合，电流表示数为0.1 A，电压表示数为2 V 7.如图17-23 所示电路，电源电压保持不变，三个电表均完好。开关S闭合后，发现只有两个电表的指针发生偏转，若电路...
