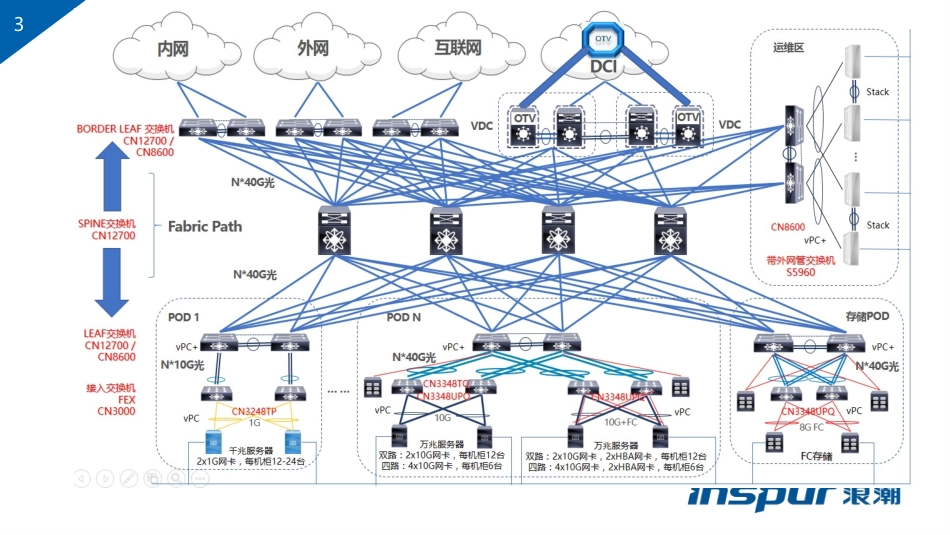

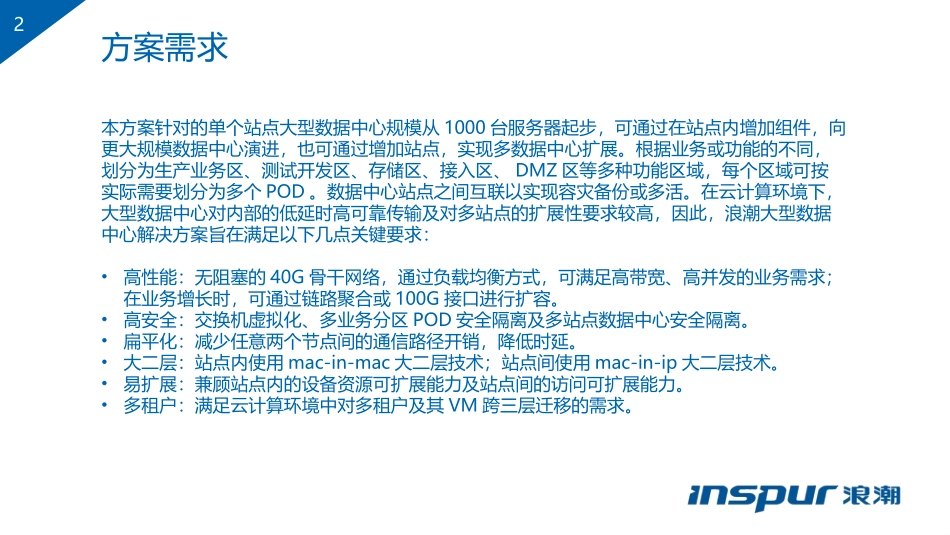

1浪潮云数据中心网络解决方案2本方案针对的单个站点大型数据中心规模从1000台服务器起步,可通过在站点内增加组件,向更大规模数据中心演进,也可通过增加站点,实现多数据中心扩展。根据业务或功能的不同,划分为生产业务区、测试开发区、存储区、接入区、DMZ区等多种功能区域,每个区域可按实际需要划分为多个POD。数据中心站点之间互联以实现容灾备份或多活。在云计算环境下,大型数据中心对内部的低延时高可靠传输及对多站点的扩展性要求较高,因此,浪潮大型数据中心解决方案旨在满足以下几点关键要求:•高性能:无阻塞的40G骨干网络,通过负载均衡方式,可满足高带宽、高并发的业务需求;在业务增长时,可通过链路聚合或100G接口进行扩容。•高安全:交换机虚拟化、多业务分区POD安全隔离及多站点数据中心安全隔离。•扁平化:减少任意两个节点间的通信路径开销,降低时延。•大二层:站点内使用mac-in-mac大二层技术;站点间使用mac-in-ip大二层技术。•易扩展:兼顾站点内的设备资源可扩展能力及站点间的访问可扩展能力。•多租户:满足云计算环境中对多租户及其VM跨三层迁移的需求。方案需求34方案技术要点技术优势及亮点客户收益划分POD管理按业务不同,划分不同POD相同业务集中,增加链路利用效率各POD配备独立的交换网络,不同POD之间流量需经安全检查不同业务隔离,提高业务安全系数FEX纵向虚拟化CN8696Q最多可扩展支持48台CN3K系列远程交换机一台设备就可集中管理多达2304个端口CN3K的功能配置均在CN8696Q上进行,无需对CN3K系列交换机进行配置集中管理,提升管理效率,减少运维工作量多达6条40G链路捆绑,带宽高达240G核心交换机与远程交换机高带宽互联vPC横向虚拟化两台CN8696Q通过vPC虚拟成一台设备,下联链路双活接入消除阻塞链路,增加带宽双机冗余,互为备份提高可靠性站内大二层技术FabricPath的mac-in-mac大二层技术,替代STP,真正实现基于二层网络的大二层极大提升二层扩展能力、虚机自由迁移能力及链路利用率站内EVPN的mac-in-UDP大二层技术,实现基于三层网络的大二层站间大二层技术OTV技术连接多个站点,实现多站点大二层,确保站点间虚机稳定漂移,underlay网络只需IP可达,且与VxLAN兼容EVPN技术连接多个站点,通过VxLAN实现站点间大二层多租户的SDN技术可提供≥1600万个租户同时接入网络极大扩展租户数量,满足大型共有云计算环境租户虚机实时感知租户网络可视化,与云平台对接可形成完整云解决方案支持硬件VTEP,在交换机上进行VxLAN的封装与解封装减轻服务器的网络处理负担高冗余度:单机电源、风扇冗余;设备、链路端口冗余5设备配置数量和系统容量Spine交换机型号和数量Leaf交换机型号最大骨干带宽最大Leaf交换机数量vPC+架构下最大支持POD数量Leaf节点为CN8696Q架构下最大物理服务器数量CN127104台CN12710CN12706CN8696QCN8648QCN8672UPQ4x40G19296221184(双路,双万兆网卡)110592(四路,四万兆网卡)CN127064台4x40G9648110592(双路,双万兆网卡)55292(四路,四万兆网卡)6案例场景1000台服务器(5个服务器及超融合POD):•POD1-3:双路服务器×2张CNA网卡每POD200台;•POD4:四路服务器×4张CNA网卡每POD200台;•POD5:双路服务器×2张万兆电口网卡每POD200台;80台集中存储(1个集中存储POD6):•双控,每控两个FC接口10台;•双控,每控两个FCoE接口70台;产品订购号中文描述单价数量总价CN12706(核心及DCIBorderLeaf节点)CN12706CN12700,6插槽机箱,不包含电源、包含风扇¥30,0006¥180,000CN127-SUP2ECN12700,第二代增强型引擎¥67,00012¥804,000CN12706-FAB-2CN12700,6插槽机箱适用交换矩阵板¥17,00030¥510,000CN127-F324FQ-25CN12700,F3系列24个40G以太网接口板(QSFP)¥92,0006¥552,000CN127-FCOE-F324FQCN12700,F3系列24个40GE接口支持FCoE功能许可¥17,0004¥68,000CN127-HV-3.5KWCN12700,3.5KW高压交流/直流电源模块(含电源线)¥6,00012¥72,000CN127-LAN1K9CN12700,局域网功能许可(三层协议)¥25,0006¥150,000CN127-EL21K9CN12700,二层功能增强许可(FabricPath)¥42,0006¥252,000CN127-VDC1K9C...
