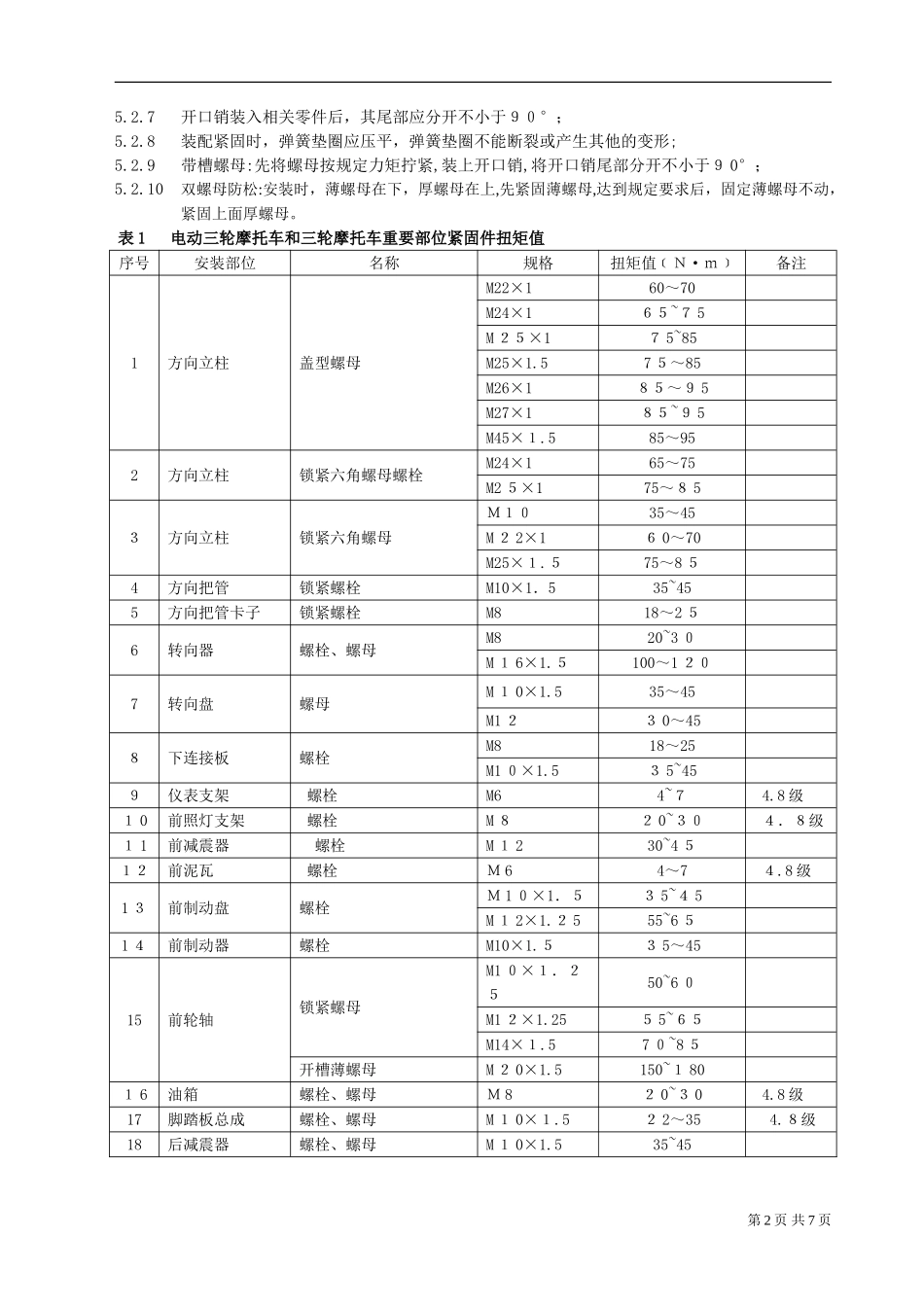

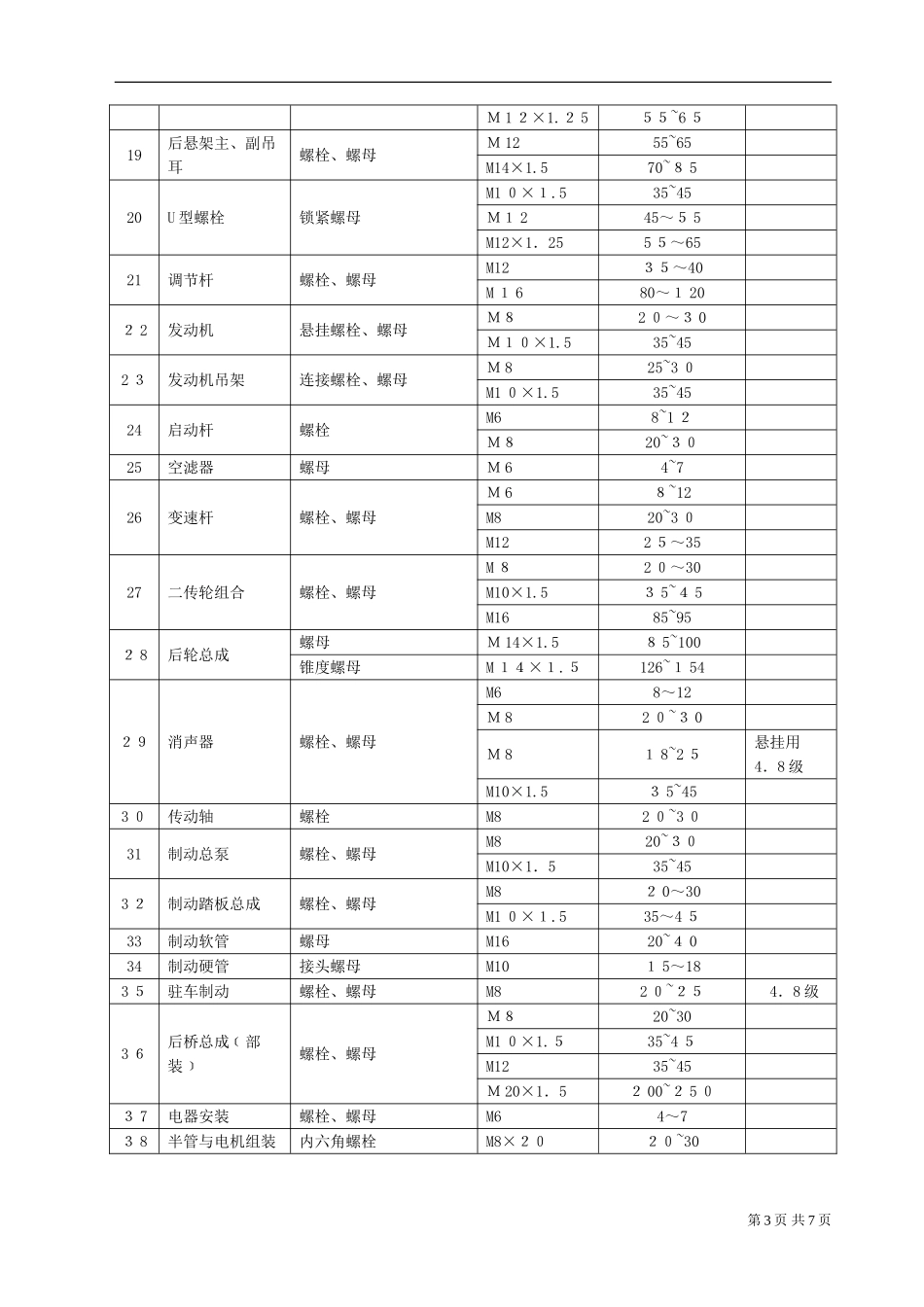

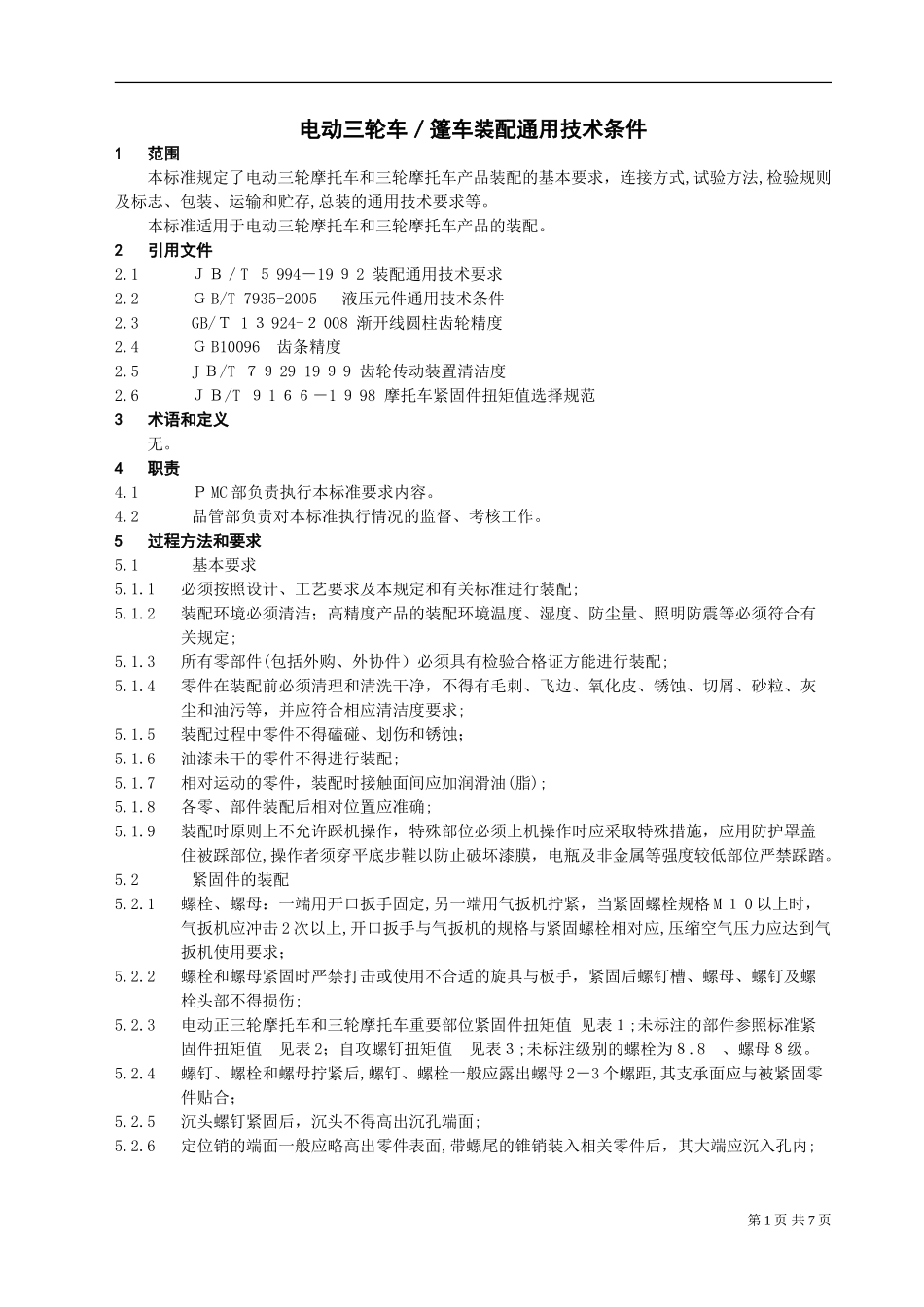

电动三轮车／篷车装配通用技术条件1范围本标准规定了电动三轮摩托车和三轮摩托车产品装配的基本要求，连接方式,试验方法,检验规则及标志、包装、运输和贮存,总装的通用技术要求等。本标准适用于电动三轮摩托车和三轮摩托车产品的装配。2引用文件2.1ＪＢ／T５994－19９2装配通用技术要求2.2ＧB/T7935-2005液压元件通用技术条件2.3GB/Ｔ1３924-２008渐开线圆柱齿轮精度2.4ＧB10096齿条精度2.5JＢ/T７９29-19９9齿轮传动装置清洁度2.6ＪＢ/T９1６６－1９98摩托车紧固件扭矩值选择规范3术语和定义无。4职责4.1ＰMC部负责执行本标准要求内容。4.2品管部负责对本标准执行情况的监督、考核工作。5过程方法和要求5.1基本要求5.1.1必须按照设计、工艺要求及本规定和有关标准进行装配;5.1.2装配环境必须清洁；高精度产品的装配环境温度、湿度、防尘量、照明防震等必须符合有关规定;5.1.3所有零部件(包括外购、外协件）必须具有检验合格证方能进行装配;5.1.4零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、砂粒、灰尘和油污等，并应符合相应清洁度要求;5.1.5装配过程中零件不得磕碰、划伤和锈蚀；5.1.6油漆未干的零件不得进行装配;5.1.7相对运动的零件，装配时接触面间应加润滑油(脂);5.1.8各零、部件装配后相对位置应准确;5.1.9装配时原则上不允许踩机操作，特殊部位必须上机操作时应采取特殊措施，应用防护罩盖住被踩部位,操作者须穿平底步鞋以防止破坏漆膜，电瓶及非金属等强度较低部位严禁踩踏。5.2紧固件的装配5.2.1螺栓、螺母：一端用开口扳手固定,另一端用气扳机拧紧，当紧固螺栓规格M１0以上时，气扳机应冲击2次以上,开口扳手与气扳机的规格与紧固螺栓相对应,压缩空气压力应达到气扳机使用要求；5.2.2螺栓和螺母紧固时严禁打击或使用不合适的旋具与板手，紧固后螺钉槽、螺母、螺钉及螺栓头部不得损伤;5.2.3电动正三轮摩托车和三轮摩托车重要部位紧固件扭矩值见表１;未标注的部件参照标准紧固件扭矩值见表2；自攻螺钉扭矩值见表３;未标注级别的螺栓为８.8、螺母８级。5.2.4螺钉、螺栓和螺母拧紧后,螺钉、螺栓一般应露出螺母2－3个螺距,其支承面应与被紧固零件贴合；5.2.5沉头螺钉紧固后，沉头不得高出沉孔端面;5.2.6定位销的端面一般应略高出零件表面,带螺尾的锥销装入相关零件后，其大端应沉入孔内;第1页共7页5.2.7开口销装入相关零件后，其尾部应分开不小于９０°；5.2.8装配紧固时，弹簧垫圈应压平，弹簧垫圈不能断裂或产生其他的变形;5.2.9带槽螺母:先将螺母按规定力矩拧紧,装上开口销,将开口销尾部分开不小于９0°；5.2.10双螺母防松:安装时，薄螺母在下，厚螺母在上,先紧固薄螺母,达到规定要求后，固定薄螺母不动，紧固上面厚螺母。表1电动三轮摩托车和三轮摩托车重要部位紧固件扭矩值序号安装部位名称规格扭矩值﹝Ｎ·ｍ﹞备注1方向立柱盖型螺母M22×160～70M24×1６５~７5M２５×1７5~85M25×1.57５～85M26×1８５～９5M27×1８５~９5M45×１.585～952方向立柱锁紧六角螺母螺栓M24×165～75M2５×175～８5３方向立柱锁紧六角螺母Ｍ１０35～45M２2×1６0～70M25×１.５75～8５4方向把管锁紧螺栓M10×1．535~455方向把管卡子锁紧螺栓M818～2５6转向器螺栓、螺母M820~3０M１6×1.５100～1２０7转向盘螺母M１0×1.535～45M1２３0～45８下连接板螺栓M818～25M1０×1.5３5~45９仪表支架螺栓M64~７4.8级１0前照灯支架螺栓M８２0~３０４．８级１1前减震器螺栓M１230~4５１２前泥瓦螺栓Ｍ64～7４.8级1３前制动盘螺栓Ｍ1０×1．５３5~４5M１2×1.２555~6５1４前制动器螺栓M10×1.５３5～4515前轮轴锁紧螺母M1０×１．２５50~6０M1２×1.25５5~６５M14×１.57０~8５开槽薄螺母M２0×1.5150~１80１6油箱螺栓、螺母Ｍ8２0~３04.8级17脚踏板总成螺栓、螺母M１0×１.5２2～354.８级18后减震器螺栓、螺母M１0×1.535~45第2页共7页Ｍ1２×1.２5５５~6５19后悬架主、副吊耳螺栓、螺母Ｍ1255~65M14×1.570~８520U型螺栓锁紧螺母M1０×１.535~45Ｍ１245～５5M12×1．255５～6521调节杆螺栓、螺母M12３５～40M１680～１20２2发动机悬挂螺栓、螺母Ｍ８2０～３0Ｍ１０×1.535...
