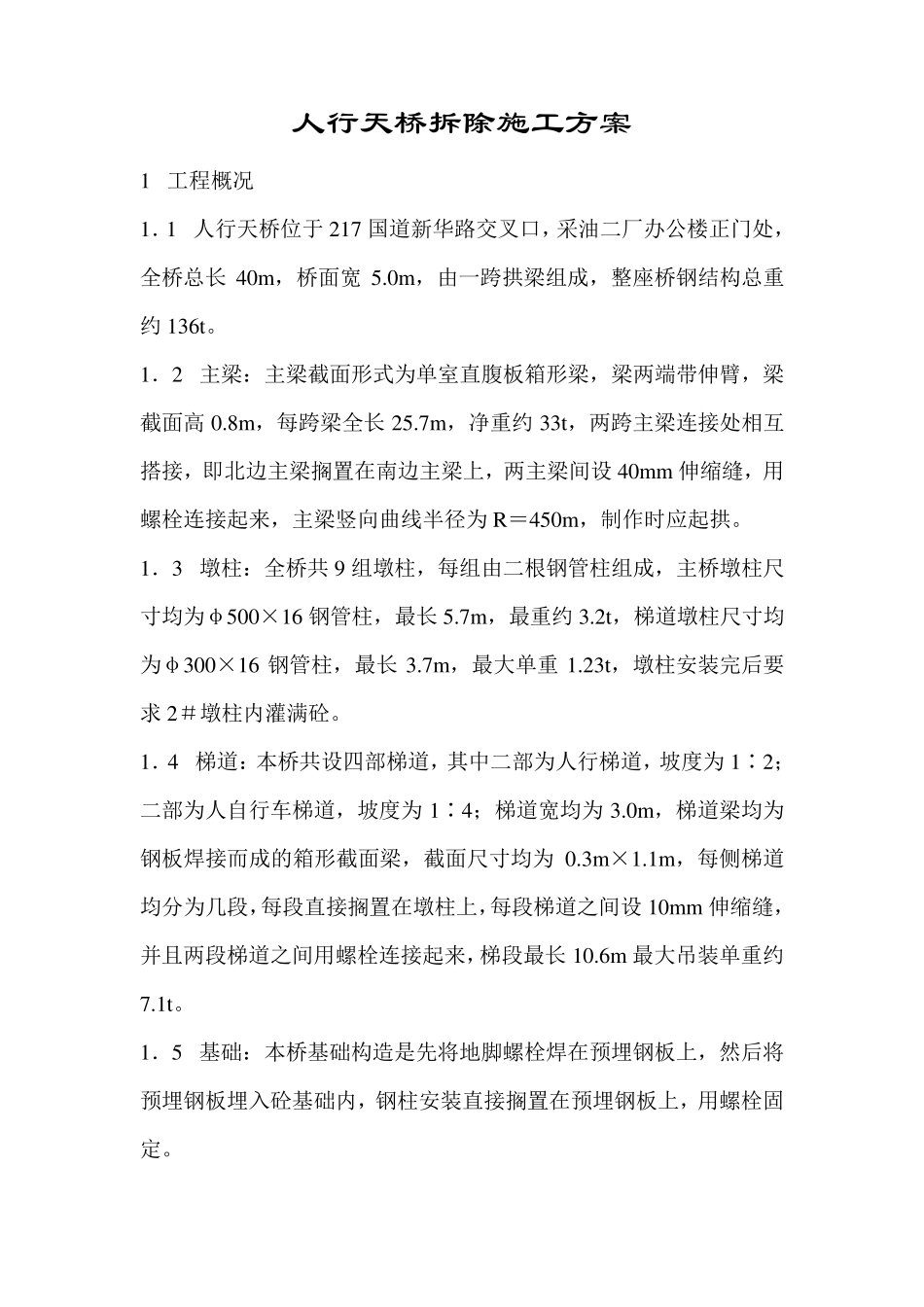

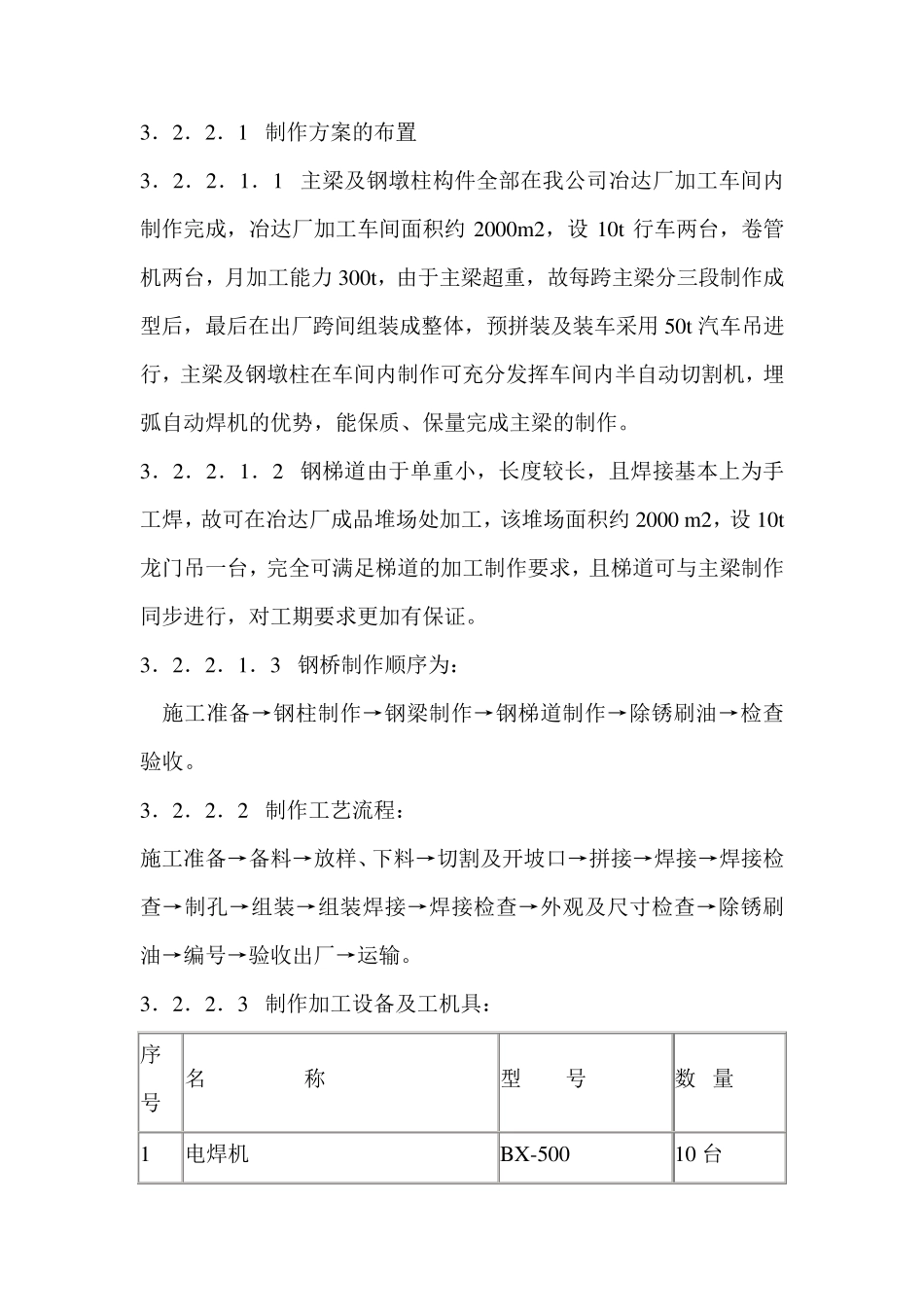

人行天桥拆除施工方案 1 工程概况 1.1 人行天桥位于217 国道新华路交叉口,采油二厂办公楼正门处,全桥总长40m,桥面宽5.0m,由一跨拱梁组成,整座桥钢结构总重约136t。 1.2 主梁:主梁截面形式为单室直腹板箱形梁,梁两端带伸臂,梁截面高0.8m,每跨梁全长25.7m,净重约33t,两跨主梁连接处相互搭接,即北边主梁搁置在南边主梁上,两主梁间设40mm 伸缩缝,用螺栓连接起来,主梁竖向曲线半径为R=450m,制作时应起拱。 1.3 墩柱:全桥共9 组墩柱,每组由二根钢管柱组成,主桥墩柱尺寸均为φ500×16 钢管柱,最长5.7m,最重约3.2t,梯道墩柱尺寸均为φ300×16 钢管柱,最长3.7m,最大单重1.23t,墩柱安装完后要求 2#墩柱内灌满砼。 1.4 梯道:本桥共设四部梯道,其中二部为人行梯道,坡度为1∶2;二部为人自行车梯道,坡度为1∶4;梯道宽均为3.0m,梯道梁均为钢板焊接而成的箱形截面梁,截面尺寸均为0.3m×1.1m,每侧梯道均分为几段,每段直接搁置在墩柱上,每段梯道之间设10mm 伸缩缝,并且两段梯道之间用螺栓连接起来,梯段最长10.6m 最大吊装单重约7.1t。 1.5 基础:本桥基础构造是先将地脚螺栓焊在预埋钢板上,然后将预埋钢板埋入砼基础内,钢柱安装直接搁置在预埋钢板上,用螺栓固定。 1 .6 栏杆及铺装层:天桥主桥面及梯道栏杆均为不锈钢栏杆,主桥面及梯道踏步均铺防滑地砖。 2 工程特点 2 .1 由于吊装要求,主梁必须在工厂分两跨整体制作,整体吊装,而主梁尺寸较大,焊接量大,在制作时要考虑焊接变形及吊、翻转等施工操作时的变形,在主梁成型过程中要采取必要措施,来保证主梁各尺寸的精度要求及主梁竖曲线、拱度的设计要求。 2 .2 主梁之间、梯道梁之间均要求用螺栓连接起来,因此加工制作及安装均要求控制好尺寸精度,便于现场安装顺利进行。 1 .7 .3 由于主梁吊装影响道路交通,故主梁吊装必须在夜晚2 3 ∶0 0 至凌晨 6 ∶0 0 之间一次性完成,因此应做好各项吊装准备工作,编制详细的吊装作业设计,充分考虑各种因素的影响,保证主梁在一夜之间吊完。 3 施工方案及主要分项工程施工方法 3 .1 施工方案 天桥主梁和梯道在厂内加工成型,运输至现场桥位,整跨吊装就位,钢筋砼预制基础土方采用人工开挖,基础钢筋在一冶北环基地院内加工成型,基础砼采用商品砼,钢筋砼预制基础在一冶北环基地院内预制后运到现场吊装,不锈钢栏杆在现场制作加工、安装就位。 3 .2 主...
