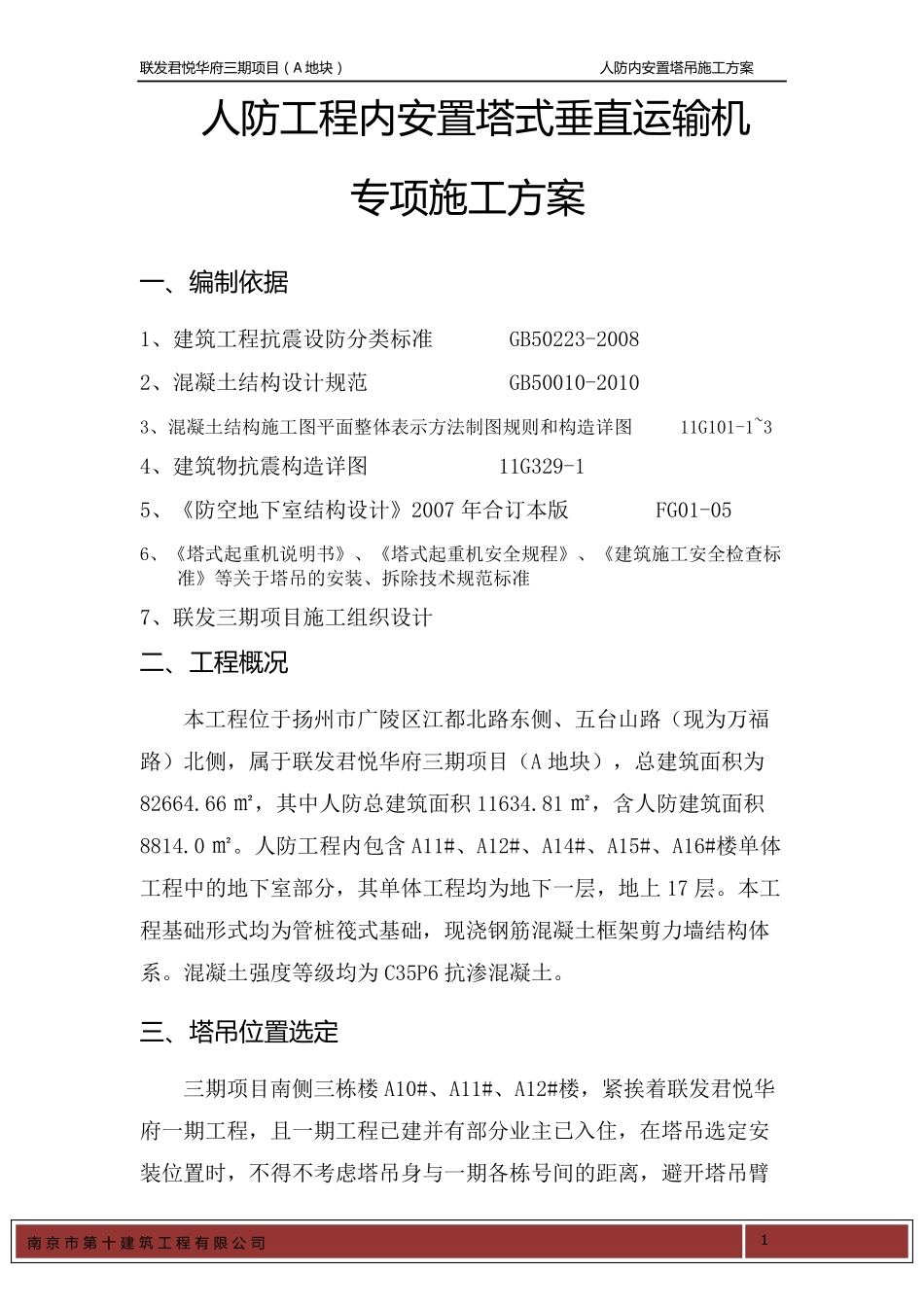

联 发 君 悦 华 府 三 期 项 目 （ A 地 块 ） 人 防 内 安 置 塔 吊 施 工 方 案 南京市第十建筑工程有限公司 1 人 防 工 程 内 安 置 塔 式 垂 直 运 输 机 专 项 施 工 方 案 一 、编制依据 1、建筑工程抗震设防分类标准 GB50223-2008 2、混凝土结构设计规范 GB50010-2010 3、混凝土结构施工图平面整体表示方法制图规则和构造详图 11G101-1~3 4、建筑物抗震构造详图 11G329-1 5、《防空地下室结构设计》2007 年合订本版 FG01-05 6、《塔式起重机说明书》、《塔式起重机安全规程》、《建筑施工安全检查标准》等关于塔吊的安装、拆除技术规范标准 7、联发三期项目施工组织设计 二、工 程 概况 本工程位于扬州市广陵区江都北路东侧、五台山路（现为万福路）北侧，属于联发君悦华府三期项目（A 地块），总建筑面积为82664.66 ㎡，其中人防总建筑面积 11634.81 ㎡，含人防建筑面积8814.0 ㎡。人防工程内包含 A11#、A12#、A14#、A15#、A16#楼单体工程中的地下室部分，其单体工程均为地下一层，地上 17 层。本工程基础形式均为管桩筏式基础，现浇钢筋混凝土框架剪力墙结构体系。混凝土强度等级均为 C35P6 抗渗混凝土。 三 、塔 吊 位置 选定 三期项目南侧三栋楼 A10#、A11#、A12#楼，紧挨着联发君悦华府一期工程，且一期工程已建并有部分业主已入住，在塔吊选定安装位置时 ，不 得 不 考 虑 塔吊身 与 一期各 栋号 间 的距 离 ，避 开 塔吊臂联 发 君 悦 华 府 三 期 项 目 （ A 地 块 ） 人 防 内 安 置 塔 吊 施 工 方 案 南京市第十建筑工程有限公司 2 长碰撞已建栋号。经查看总平面定位图可得知，距离A10#楼最近的已建栋号为A7#楼，其净距离为45.56m，且A10#楼不在人防范围内，其北侧宜可考虑塔吊安装位置，由此A10#楼塔吊安装位置可选定在人防工程范围以外。距离A12#楼最近的已建栋号是一期A9#楼，其近距离为47.34m，可以满足塔吊运转半径，无需将塔吊安装在人防工程范围内。距离A11#楼最近的已建栋号是一期A8#楼和A7#楼，其净距离分别为31.87m、40.09m，另 A11#楼三面环绕人防工程，若将A11#楼的塔吊定位在三期人防范围外，仅有其南侧场地可以利用，但由于 A11#楼距离A7#、A8#楼较近，净尺寸无法满足塔吊作业半径，会导致塔吊的大臂与 A7#、A8#楼楼身相碰撞，不符合相关规范要求。综上所述，A11#楼塔吊定位...
