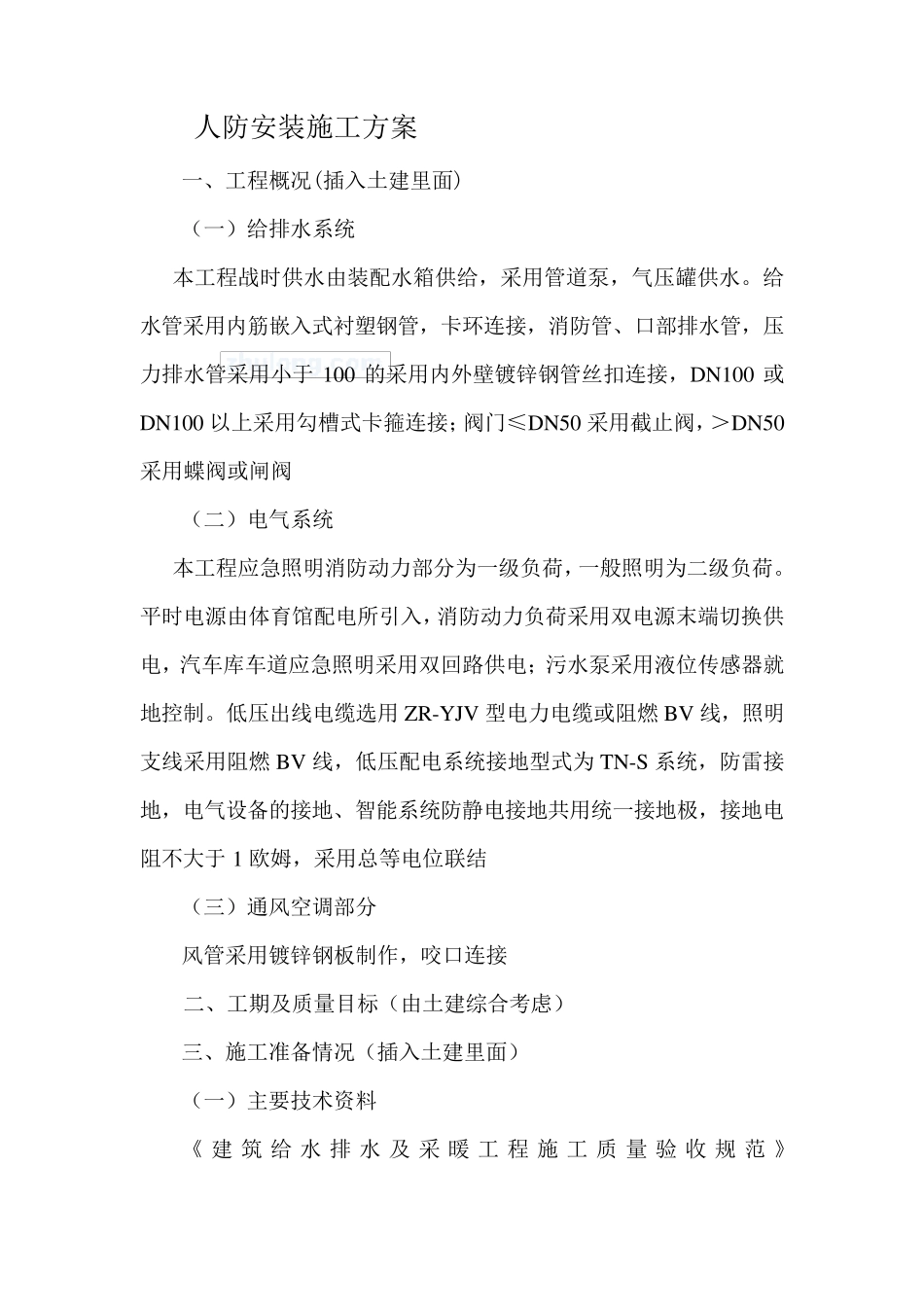

人防安装施工方案 一、工程概况(插入土建里面) （一）给排水系统 本工程战时供水由装配水箱供给，采用管道泵，气压罐供水。给水管采用内筋嵌入式衬塑钢管，卡环连接，消防管、口部排水管，压力排水管采用小于100 的采用内外壁镀锌钢管丝扣连接，DN100 或DN100 以上采用勾槽式卡箍连接；阀门≤DN50 采用截止阀，＞DN50采用蝶阀或闸阀 （二）电气系统 本工程应急照明消防动力部分为一级负荷，一般照明为二级负荷。平时电源由体育馆配电所引入，消防动力负荷采用双电源末端切换供电，汽车库车道应急照明采用双回路供电；污水泵采用液位传感器就地控制。低压出线电缆选用ZR-YJV 型电力电缆或阻燃BV 线，照明支线采用阻燃BV 线，低压配电系统接地型式为 TN-S 系统，防雷接地，电气设备的接地、智能系统防静电接地共用统一接地极，接地电阻不大于1 欧姆，采用总等电位联结 （三）通风空调部分 风管采用镀锌钢板制作，咬口连接 二、工期及质量目标 （由土建综 合 考 虑 ） 三、施工准 备情 况（插入土建里面） （一）主 要 技 术 资 料 《建筑给水排水及采暖工程施工质量验收规范》（ GBJ50242-2002） 《 建 筑 排 水 用 硬 聚 氯 乙 烯 螺 旋 管 管 道 工 程 设 计 、 施 工 及 验 收 规程 》（ 2002 年 版 ） 《 建 筑 电 气 工 程 施 工 质 量 验 收 规 范 》（ GB50303-2002） 《 通 风 与 空 调 工 程 施 工 质 量 验 收 规 范 》（ GB50243-2002） 《 埋 地 硬 聚 氯 乙 稀 给 水 管 道 工 程 技 术 规 程 》（ CECS17： 2000） 《 建 筑 给 水 聚 丙 烯 管 道（ PP-R）工 程 技 术 规 程 》（ DB32/T474-2001） 《 建 筑 电 气 安 装 工 程 图 集 》（ 1~4）（ 第 二 版 ） 四 、 施 工 组 织 管 理 网 络 （ 由 土 建 综 合 考 虑 ） 五 、 施 工 总 体 部 署 （ 由 土 建 综 合 考 虑 ） 六 、 主 要 分 部 、 分 项 施 工 方 法 （ 插 入 土 建 里 面 ） 6.10 安 装 部 分 6.10.1 给 排 水 系 统 6.10.1.1 钢 管 螺 纹 连 接 施 工 技 术 措 施 ⑴ 工 艺 流 程 ： 材 料 、 机 具 准 备 → 钢 管 螺 纹 加 工 → 钢 管 螺 纹 连 接 →连 接 后 处 理 。...
