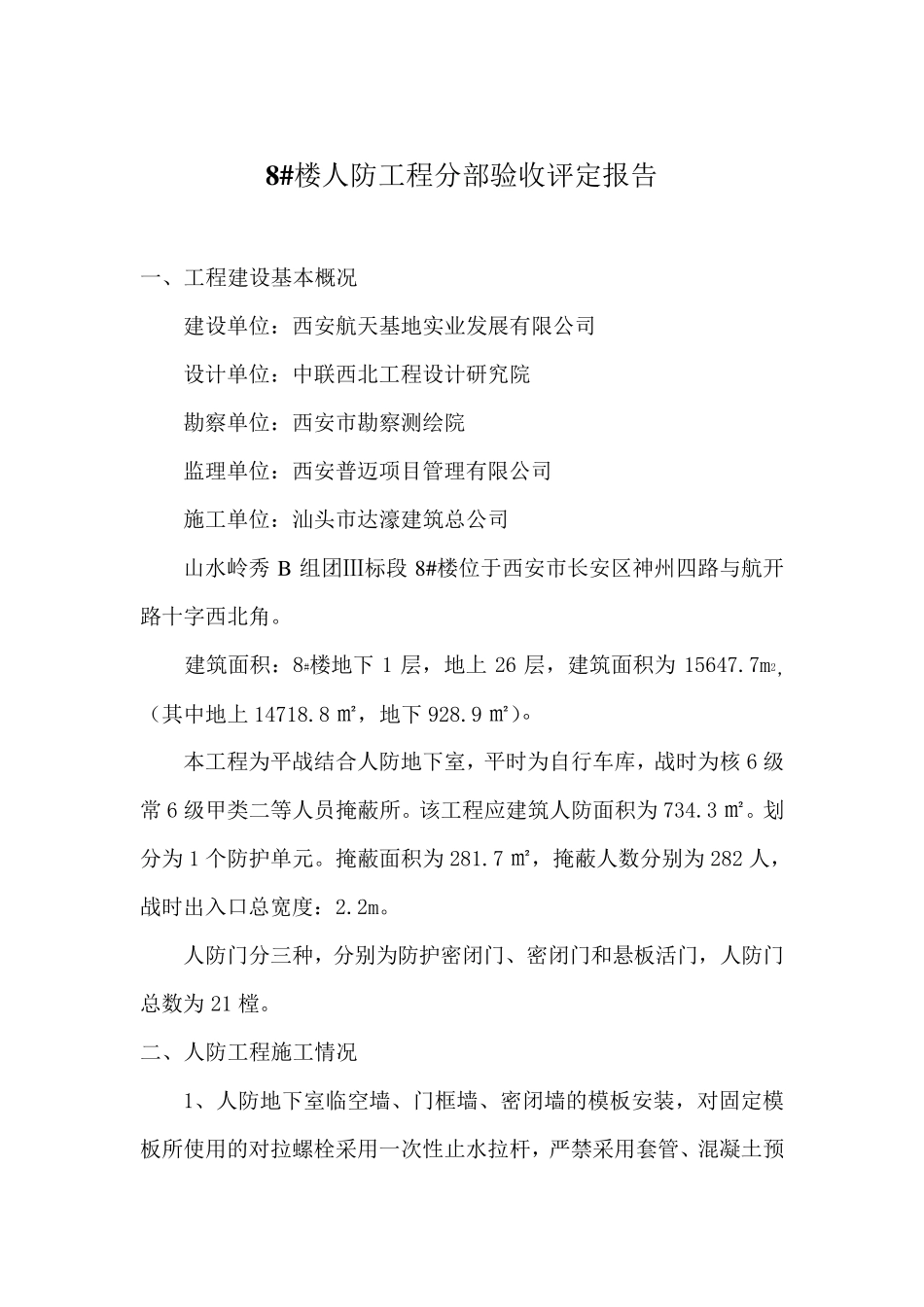

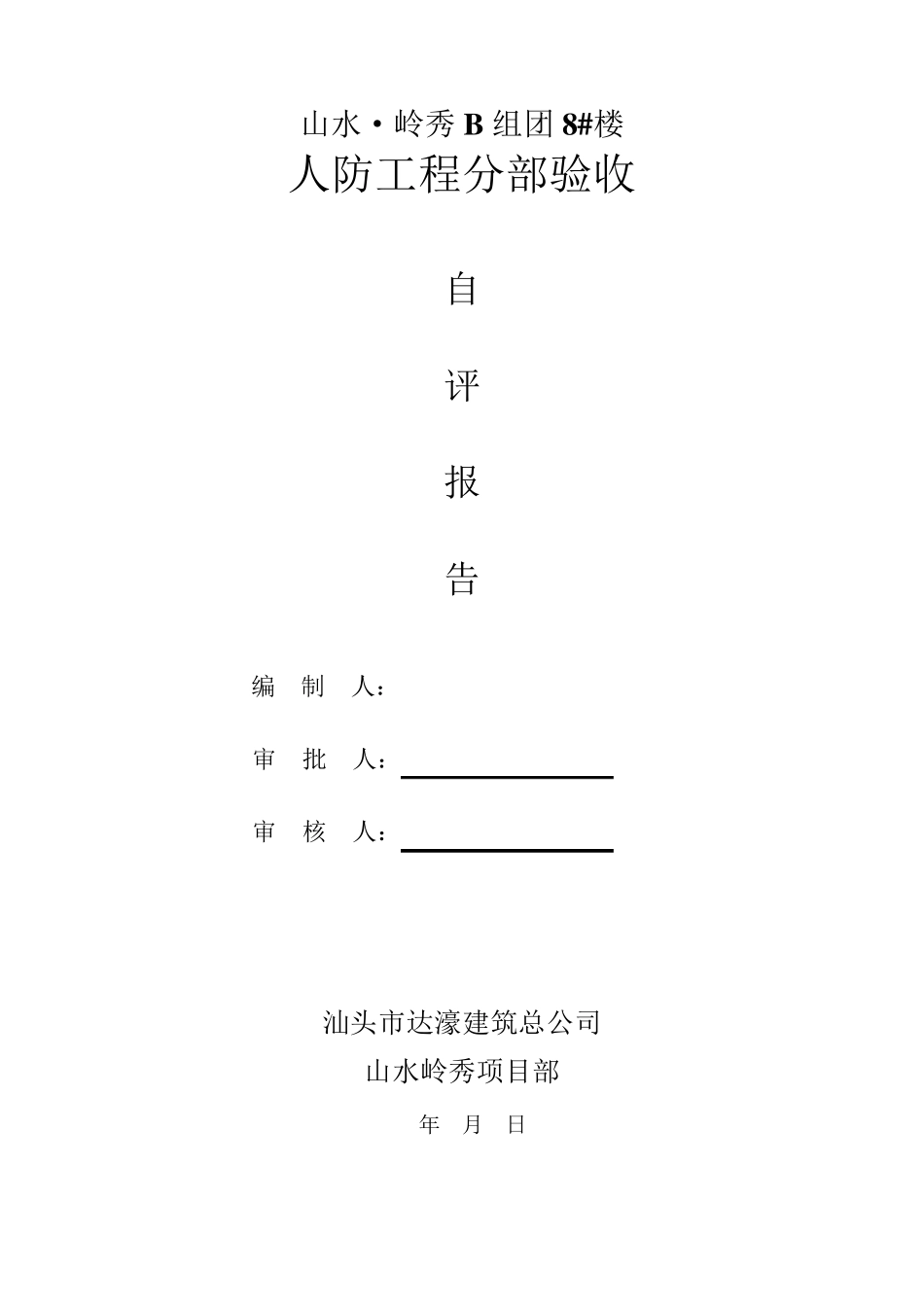

山水·岭秀 B 组团 8#楼 人防工程分部验收 自 评 报 告 编 制 人： 审 批 人： 审 核 人： 汕头市达濠建筑总公司 山水岭秀项目部 年 月 日 8 # 楼人防工程分部验收评定报告 一、工程建设基本概况 建设单位：西安航天基地实业发展有限公司 设计单位：中联西北工程设计研究院 勘察单位：西安市勘察测绘院 监理单位：西安普迈项目管理有限公司 施工单位：汕头市达濠建筑总公司 山水岭秀B 组团Ⅲ标段 8#楼位于西安市长安区神州四路与航开路十字西北角。 建筑面积：8#楼地下 1 层，地上 26 层，建筑面积为 15647.7m2，（其中地上 14718.8 ㎡，地下 928.9 ㎡）。 本工程为平战结合人防地下室，平时为自行车库，战时为核 6 级常 6 级甲类二等人员掩蔽所。该工程应建筑人防面积为 734.3 ㎡。划分为 1 个防护单元。掩蔽面积为 281.7 ㎡，掩蔽人数分别为 282 人，战时出入口总宽度：2.2m。 人防门分三种，分别为防护密闭门、密闭门和悬板活门，人防门总数为 21 樘。 二、人防工程施工情况 1、人防地下室临空墙、门框墙、密闭墙的模板安装，对固定模板所使用的对拉螺栓采用一次性止水拉杆，严 禁 采用套 管、混 凝 土 预制 件 等 ，在 人 防 门 边 框 墙 模 板 安 装 过 程 中 ，要 求 人 防 门 厂 家 密 切 配 合 ，且 严 禁 使 用 大 模 板 ， 保 证 了 较 高 的 垂 直 度 要 求 标 准 。 2、 人 防 地 下 室 钢 筋 绑 扎 中 ， 对 双 层 双 向 配 筋 的 底 板 、 顶 板 、 侧墙 均 设 置 了 间 距 为 400 ㎜ 直 径 为 6 ㎜ 的 梅 花 形 拉 接 筋 。 3、 为 保 证 人 防 工 程 质 量 ， 特 意 将 后 浇 带 及 施 工 缝 位 置 避 开 人 防通 道 及 人 防 部 位 。 4、 战 时 通 风 管 道 （ 染 毒 区 穿 墙 处 ） 的 预 埋 满 足 以 下 要 求 ： 预 埋管 加 止 水 翼 环 ， 并 与 预 埋 管 满 焊 ， 翼 环 宽 度 ≥ 50 ㎜ 、 板 材 厚 ≥ 3 ㎜ 、设 备 接 口 端 出 墙 100 ㎜ 。 5、 给 排 水 系 统 ： 战 时 给 管 材 均 为 镀 锌钢 管 ， 并 与 室 外给 水 管 网接 通 ， 战 时 排 水 防 爆地 漏为 丝接 口 所接 排 水 管 为 ...
