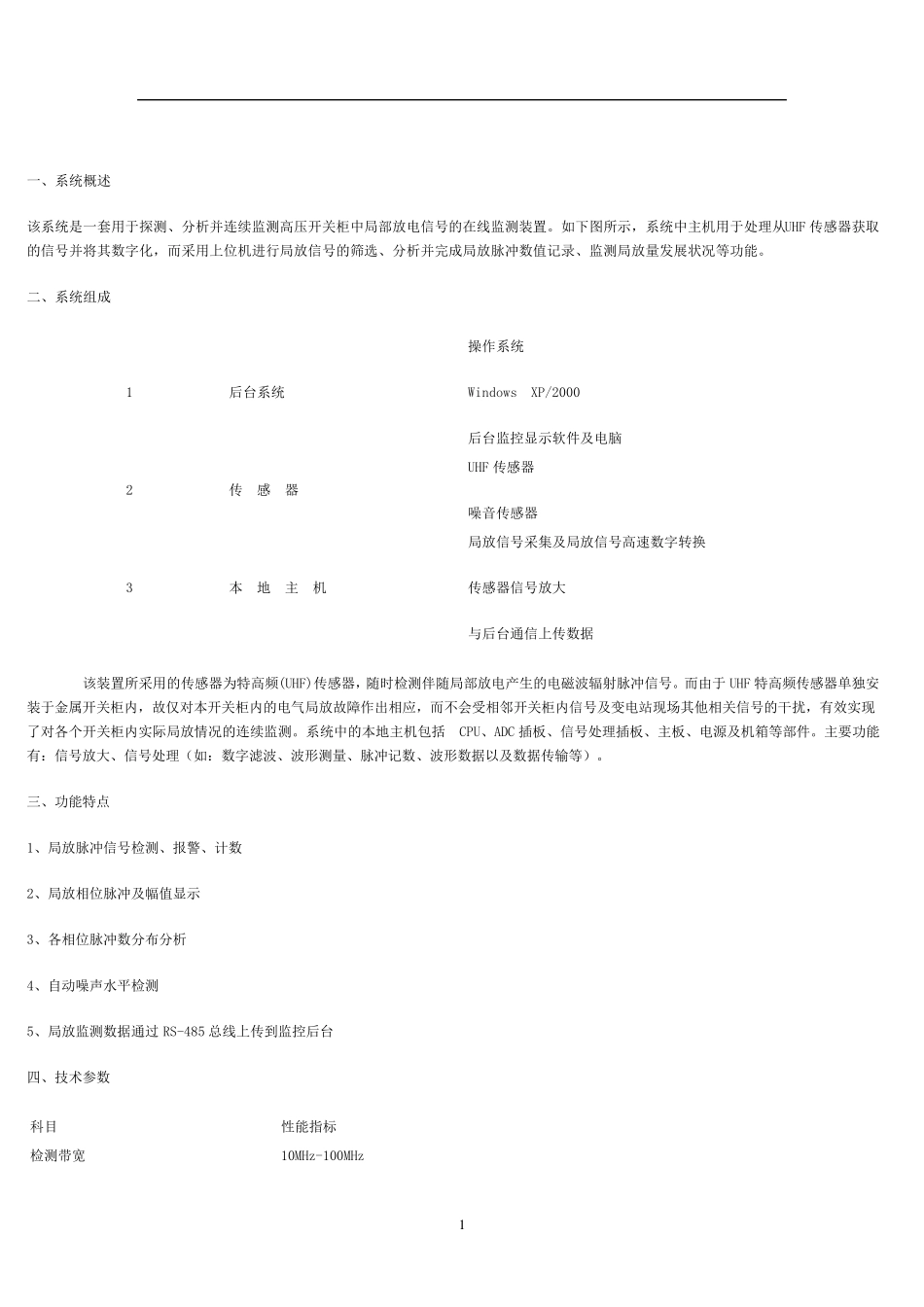

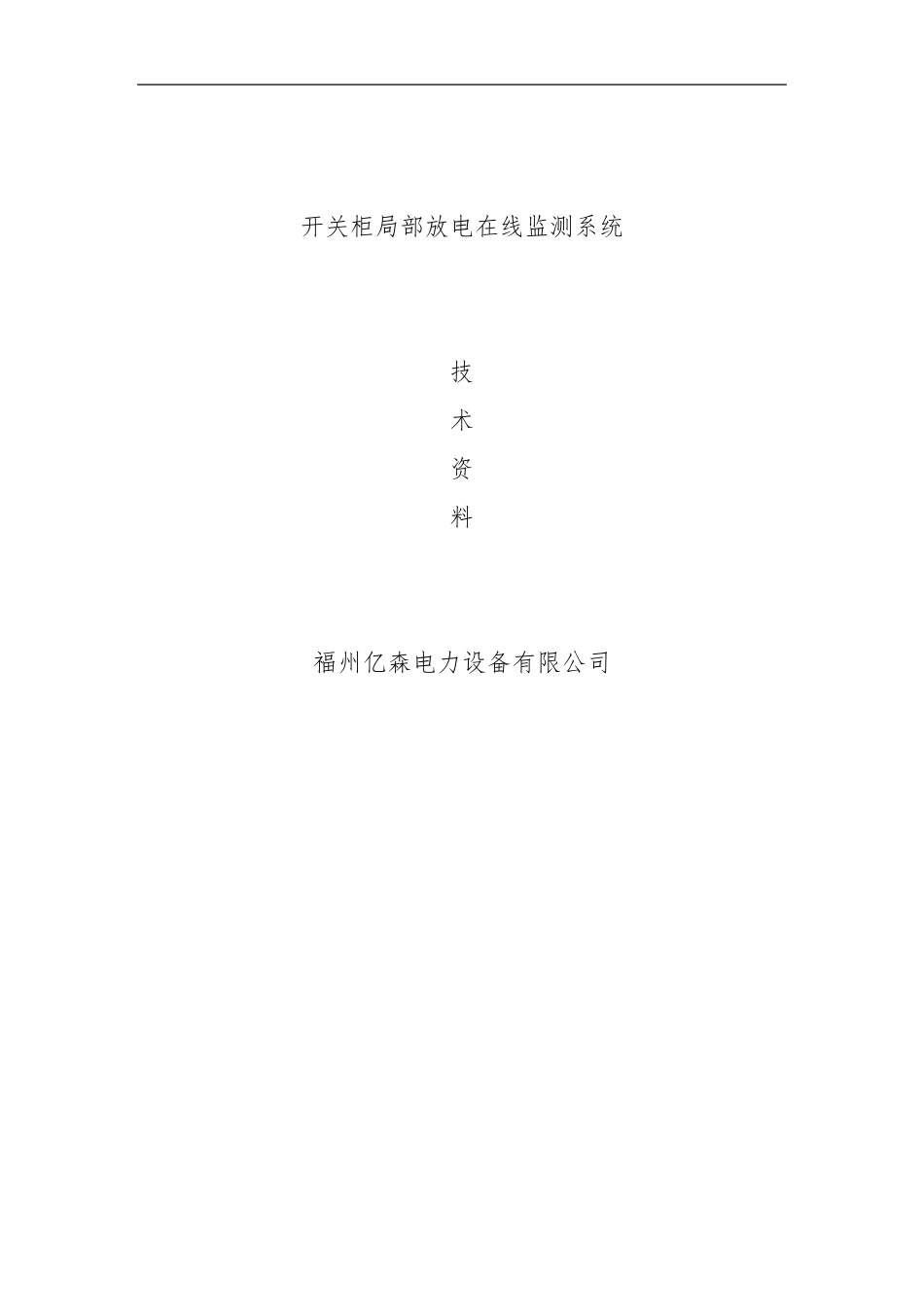

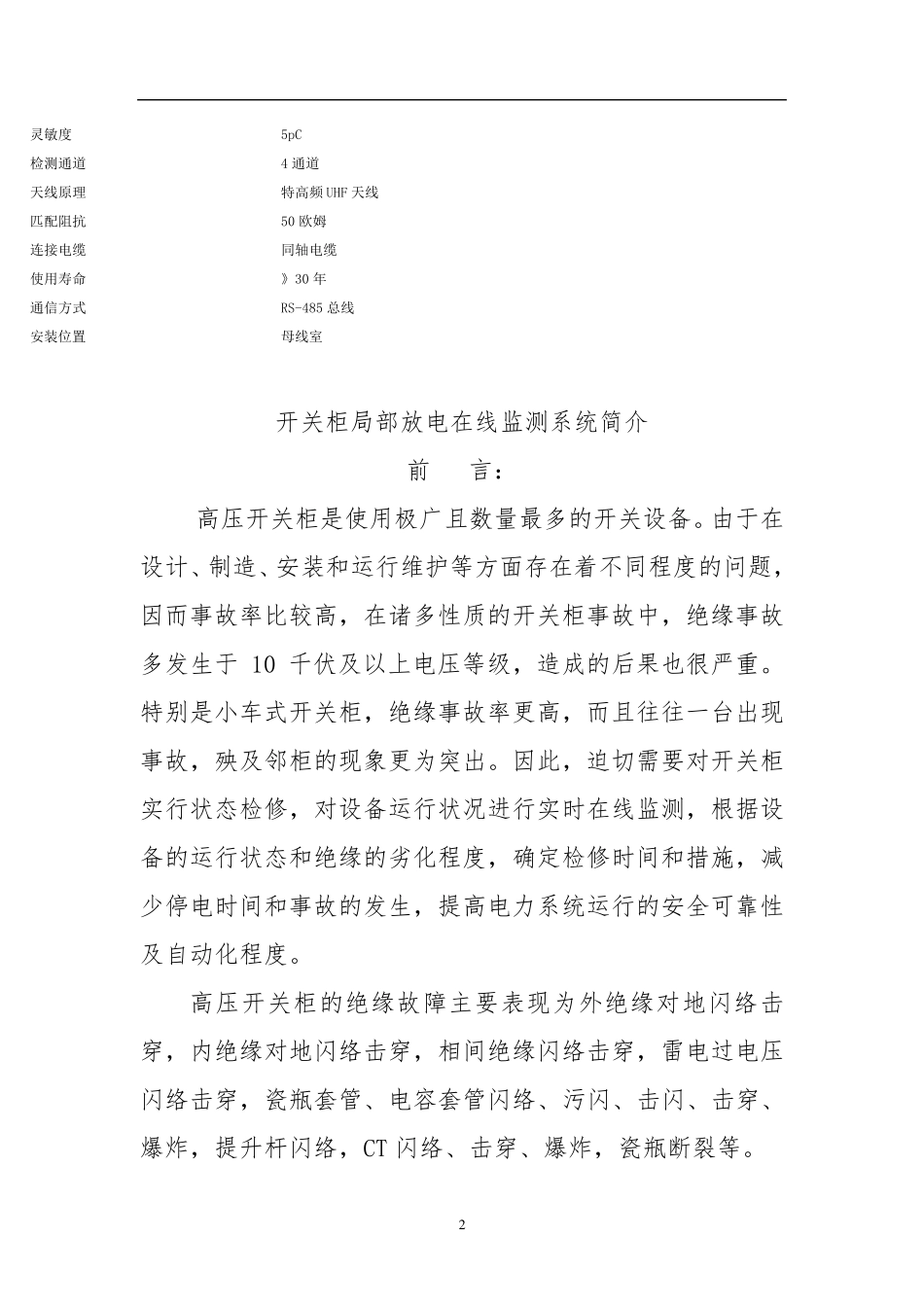

开关柜局部放电在线监测系统 技 术 资 料 福州亿森电力设备有限公司 1 一、系统概述 该系统是一套用于探测、分析并连续监测高压开关柜中局部放电信号的在线监测装置。如下图所示，系统中主机用于处理从UHF 传感器获取的信号并将其数字化，而采用上位机进行局放信号的筛选、分析并完成局放脉冲数值记录、监测局放量发展状况等功能。 二、系统组成 1 后台系统 操作系统 Windows XP/2000 后台监控显示软件及电脑 2 传 感 器 UHF 传感器 噪音传感器 3 本 地 主 机 局放信号采集及局放信号高速数字转换 传感器信号放大 与后台通信上传数据 该装置所采用的传感器为特高频(UHF)传感器，随时检测伴随局部放电产生的电磁波辐射脉冲信号。而由于 UHF 特高频传感器单独安装于金属开关柜内，故仅对本开关柜内的电气局放故障作出相应，而不会受相邻开关柜内信号及变电站现场其他相关信号的干扰，有效实现了对各个开关柜内实际局放情况的连续监测。系统中的本地主机包括 CPU、ADC 插板、信号处理插板、主板、电源及机箱等部件。主要功能有：信号放大、信号处理（ 如：数字滤 波、波形 测量、脉冲记数、波形 数据以 及数据传输 等） 。 三 、功能特点 1、局放脉冲信号检测、报 警 、计 数 2、局放相位脉冲及幅 值显示 3、各相位脉冲数分布 分析 4、自 动 噪声 水 平 检测 5、局放监测数据通过 RS-485 总 线上传到 监控后台 四 、技 术 参 数 科 目 性 能指 标 检测带 宽 10MHz-100MHz 2 灵敏度 5pC 检测通道 4 通道 天线原理 特高频UHF 天线 匹配阻抗 50 欧姆 连接电缆 同轴电缆 使用寿命 》30 年 通信方式 RS-485 总线 安装位置 母线室 开关柜局部放电在线监测系统简介 前 言： 高压开关柜是使用极广且数量最多的开关设备。由于在设计、制造、安装和运行维护等方面存在着不同程度的问题，因而事故率比较高，在诸多性质的开关柜事故中，绝缘事故多发生于10 千伏及以上电压等级，造成的后果也很严重。特别是小车式开关柜，绝缘事故率更高，而且往往一台出现事故，殃及邻柜的现象更为突出。因此，迫切需要对开关柜实行状态检修，对设备运行状况进行实时在线监测，根据设备的运行状态和绝缘的劣化程度，确定检修时间和措施，减少停电时间和事故的发生，提高电力系统运行的安全可靠性及自动化程度。 高压开关柜的绝缘故障主要表现为外绝缘对地闪络击穿，内...
