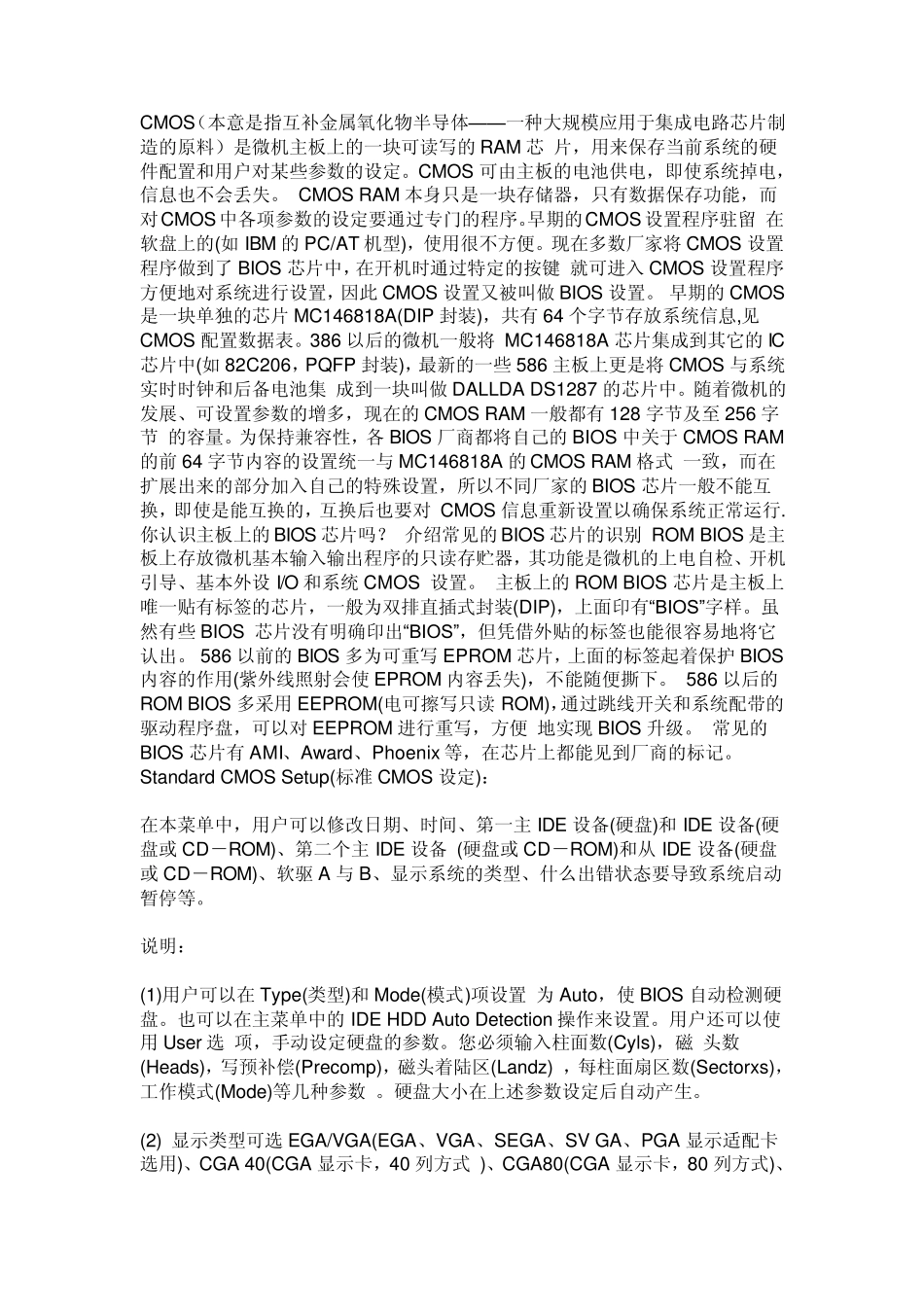

CMOS(本意是指互补金属氧化物半导体——一种大规模应用于集成电路芯片制造的原料)是微机主板上的一块可读写的 RAM 芯 片,用来保存当前系统的硬件配置和用户对某些参数的设定。CMOS 可由主板的电池供电,即使系统掉电,信息也不会丢失。 CMOS RAM 本身只是一块存储器,只有数据保存功能,而对CMOS 中各项参数的设定要通过专门的程序。早期的CMOS设置程序驻留 在软盘上的(如 IBM 的 PC/AT 机型),使用很不方便。现在多数厂家将 CMOS 设置程序做到了 BIOS 芯片中,在开机时通过特定的按键 就可进入 CMOS 设置程序方便地对系统进行设置,因此CMOS 设置又被叫做 BIOS 设置。 早期的 CMOS是一块单独的芯片 MC146818A(DIP 封装),共有 64 个字节存放系统信息,见CMOS 配置数据表。386 以后的微机一般将 MC146818A 芯片集成到其它的 IC芯片中(如 82C206,PQFP 封装),最新的一些 586 主板上更是将 CMOS 与系统实时时钟和后备电池集 成到一块叫做 DALLDA DS1287 的芯片中。随着微机的发展、可设置参数的增多,现在的 CMOS RAM 一般都有 128 字节及至 256 字节 的容量。为保持兼容性,各 BIOS 厂商都将自己的 BIOS 中关于 CMOS RAM的前 64 字节内容的设置统一与MC146818A 的 CMOS RAM 格式 一致,而在扩展出来的部分加入自己的特殊设置,所以不同厂家的 BIOS 芯片一般不能互换,即使是能互换的,互换后也要对 CMOS 信息重新设置以确保系统正常运行. 你认识主板上的 BIOS 芯片吗? 介绍常见的 BIOS 芯片的识别 ROM BIOS 是主板上存放微机基本输入输出程序的只读存贮器,其功能是微机的上电自检、开机引导、基本外设 I/O 和系统 CMOS 设置。 主板上的 ROM BIOS 芯片是主板上唯一贴有标签的芯片,一般为双排直插式封装(DIP),上面印有“BIOS”字样。虽然有些 BIOS 芯片没有明确印出“BIOS”,但凭借外贴的标签也能很容易地将它认出。 586 以前的 BIOS 多为可重写 EPROM 芯片,上面的标签起着保护 BIOS内容的作用(紫外线照射会使 EPROM 内容丢失),不能随便撕下。 586 以后的ROM BIOS 多采用 EEPROM(电可擦写只读 ROM),通过跳线开关和系统配带的驱动程序盘,可以对 EEPROM 进行重写,方便 地实现 BIOS 升级。 常见的BIOS 芯片有 AMI、Award、Phoenix等,在芯片上都能见到厂商的标记。 Standard CMOS Setup(标准 CMOS 设定): 在本菜单...
