什么是积分电路

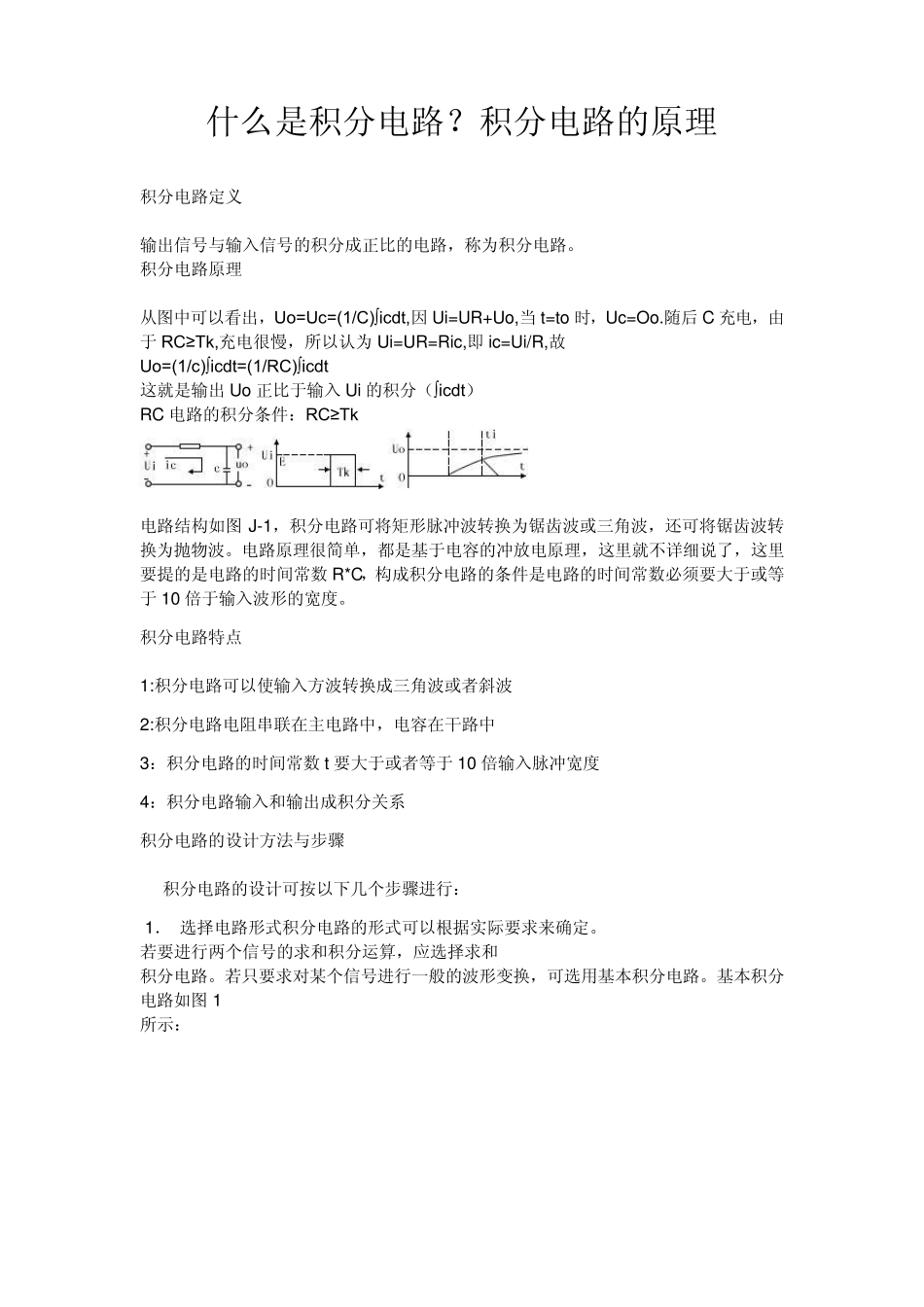

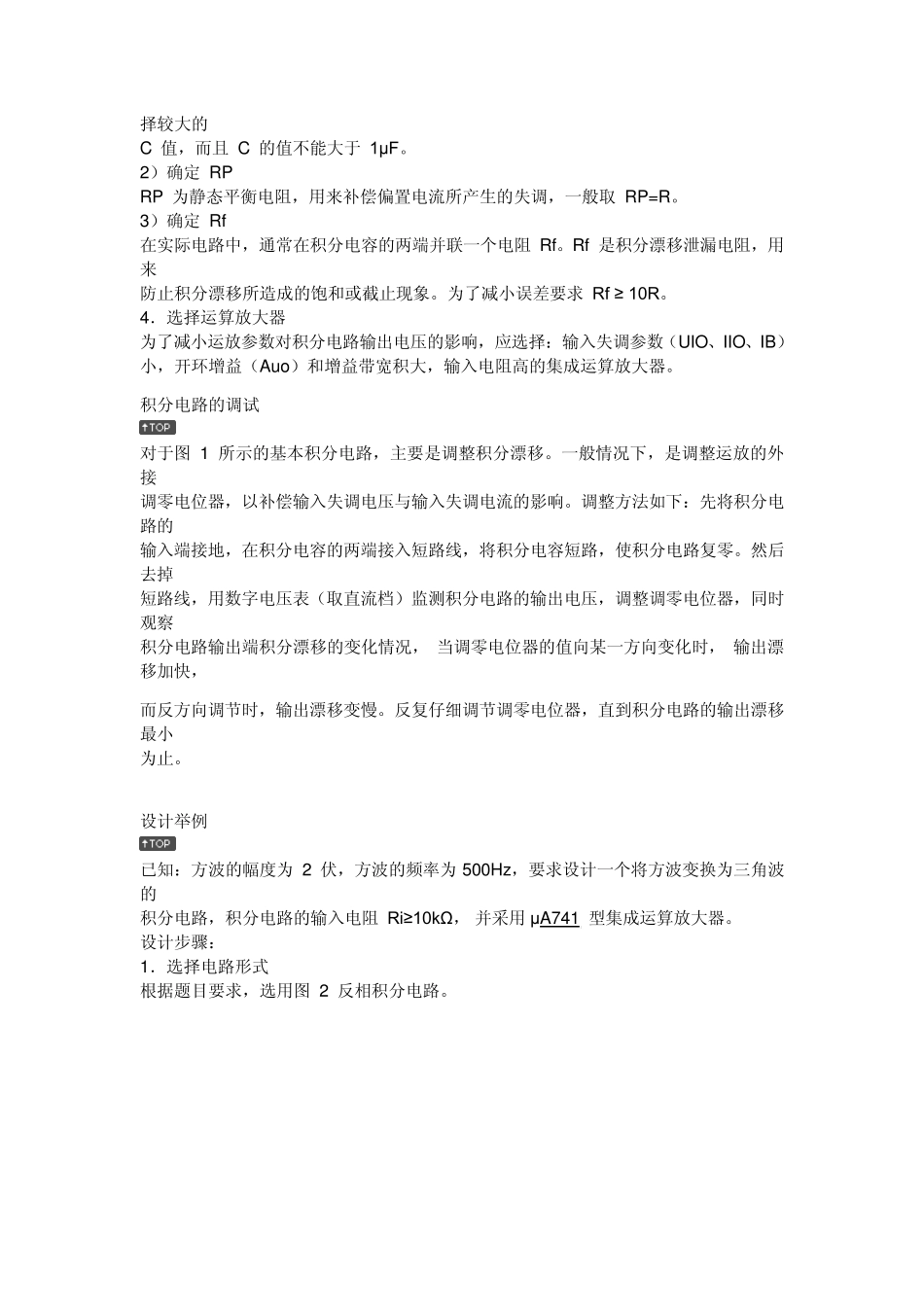

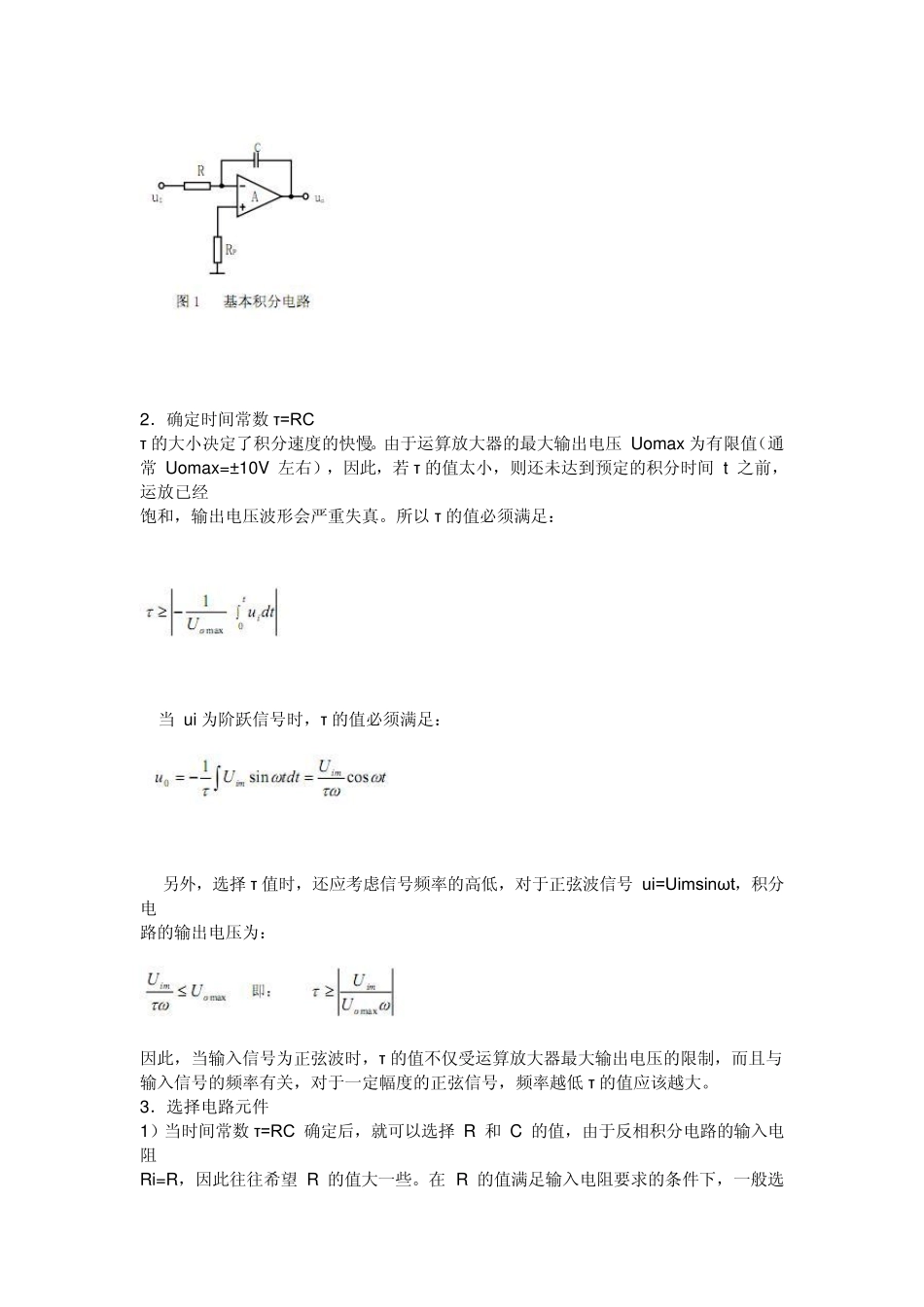

什么是积分电路？积分电路的原理 积分电路定义 输出信号与输入信号的积分成正比的电路，称为积分电路。 积分电路原理 从图中可以看出，Uo=Uc=(1/C)∫icdt,因 Ui=UR+Uo,当 t=to 时，Uc=Oo.随后 C 充电，由于 RC≥ Tk,充电很慢，所以认为Ui=UR=Ric,即 ic=Ui/R,故 Uo=(1/c)∫icdt=(1/RC)∫icdt 这就是输出Uo 正比于输入Ui 的积分（∫icdt） RC 电路的积分条件：RC≥ Tk 电路结构如图 J-1，积分电路可将矩形脉冲波转换为锯齿波或三角波，还可将锯齿波转换为抛物波。电路原理很简单，都是基于电容的冲放电原理，这里就不详细说了，这里要提的是电路的时间常数 R*C，构成积分电路的条件是电路的时间常数必须要大于或等于 10 倍于输入波形的宽度。 积分电路特点 1:积分电路可以使输入方波转换成三角波或者斜波 2:积分电路电阻串联在主电路中，电容在干路中 3：积分电路的时间常数 t要大于或者等于 10 倍输入脉冲宽度 4：积分电路输入和输出成积分关系 积分电路的设计方法与步骤 积分电路的设计可按以下几个步骤进行： 1． 选择电路形式积分电路的形式可以根据实际要求来确定。 若要进行两个信号的求和积分运算，应选择求和 积分电路。若只要求对某个信号进行一般的波形变换，可选用基本积分电路。基本积分电路如图 1 所示： 2．确定时间常数τ=RC τ 的大小决定了积分速度的快慢。由于运算放大器的最大输出电压 Uomax 为有限值（通 常 Uomax=±10V 左右），因此，若 τ 的值太小，则还未达到预定的积分时间 t 之前，运放已经 饱和，输出电压波形会严重失真。所以 τ 的值必须满足： 当 ui 为阶跃信号时，τ 的值必须满足： 另外，选择 τ 值时，还应考虑信号频率的高低，对于正弦波信号 ui=Uimsinω t，积分电 路的输出电压为： 因此，当输入信号为正弦波时，τ 的值不仅受运算放大器最大输出电压的限制，而且与 输入信号的频率有关，对于一定幅度的正弦信号，频率越低 τ 的值应该越大。 3．选择电路元件 1）当时间常数τ=RC 确定后，就可以选择 R 和 C 的值，由于反相积分电路的输入电阻 Ri=R，因此往往希望 R 的值大一些。在 R 的值满足输入电阻要求的条件下，一般选择较大的 C 值，而且 C 的值不能大于 1μF。 2）确定 RP RP 为静态平衡电阻，用来补偿偏置电流所产生的失调，一般取 RP=R。 3）确定 Rf 在实际电路中，通常在积分电容的两端并联一个电...
