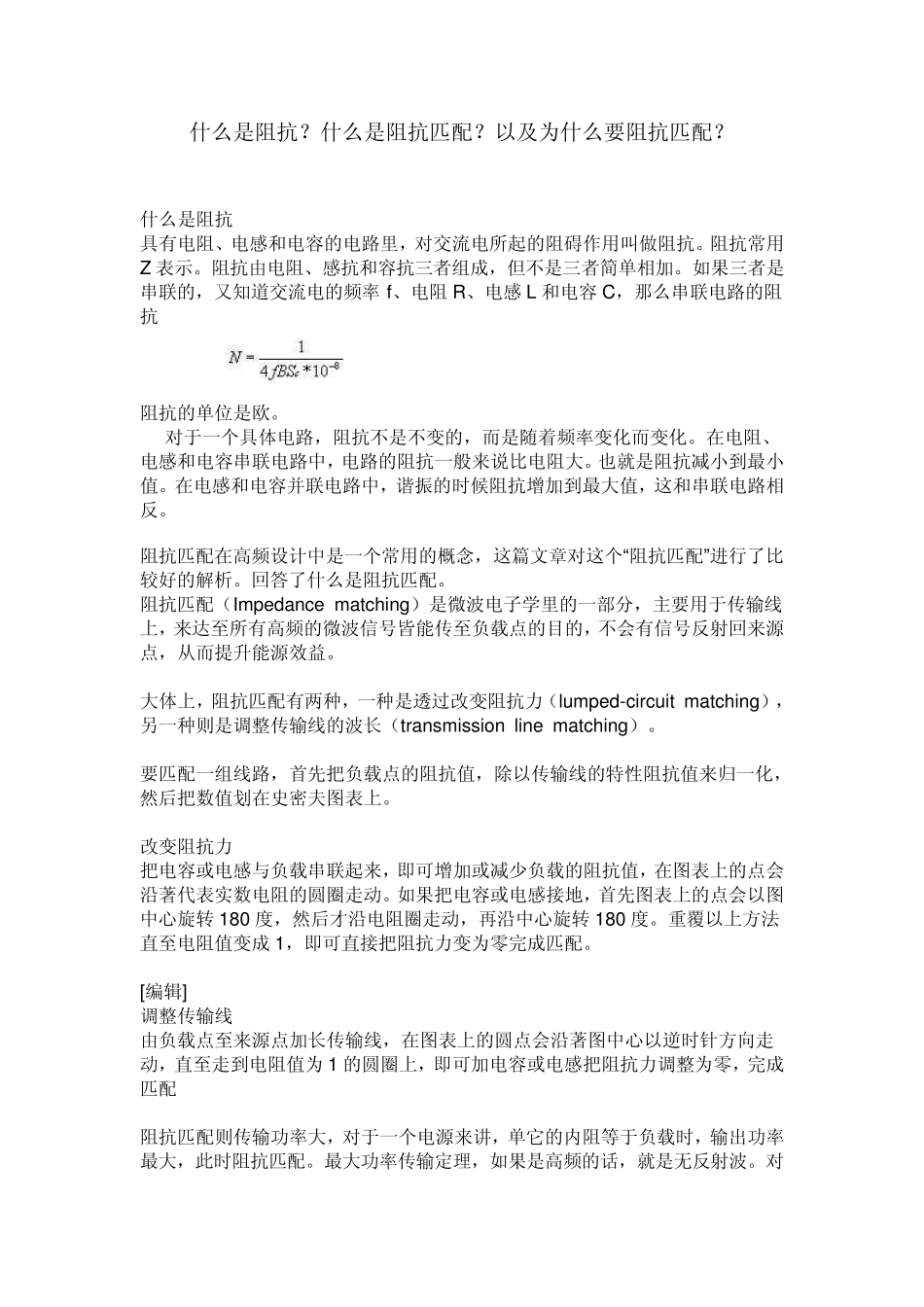

什么是阻抗？什么是阻抗匹配？以及为什么要阻抗匹配？ 什么是阻抗 具有电阻、电感和电容的电路里，对交流电所起的阻碍作用叫做阻抗。阻抗常用Z 表示。阻抗由电阻、感抗和容抗三者组成，但不是三者简单相加。如果三者是串联的，又知道交流电的频率 f、电阻R、电感 L 和电容 C，那么串联电路的阻抗 阻抗的单位是欧。 对于一个具体电路，阻抗不是不变的，而是随着频率变化而变化。在电阻、电感和电容串联电路中，电路的阻抗一般来说比电阻大。也就是阻抗减小到最小值。在电感和电容并联电路中，谐振的时候阻抗增加到最大值，这和串联电路相反。 阻抗匹配在高频设计中是一个常用的概念，这篇文章对这个“阻抗匹配”进行了比较好的解析。回答了什么是阻抗匹配。 阻抗匹配（Impedance matching）是微波电子学里的一部分，主要用于传输线上，来达至所有高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。 大体上，阻抗匹配有两种，一种是透过改变阻抗力（lu mped-circu it matching），另一种则是调整传输线的波长（transmission line matching）。 要匹配一组线路，首先把负载点的阻抗值，除以传输线的特性阻抗值来归一化，然后把数值划在史密夫图表上。 改变阻抗力 把电容或电感与负载串联起来，即可增加或减少负载的阻抗值，在图表上的点会沿著代表实数电阻的圆圈走动。如果把电容或电感接地，首先图表上的点会以图中心旋转 180 度，然后才沿电阻圈走动，再沿中心旋转 180 度。重覆以上方法直至电阻值变成 1，即可直接把阻抗力变为零完成匹配。 [编辑] 调整传输线 由负载点至来源点加长传输线，在图表上的圆点会沿著图中心以逆时针方向走动，直至走到电阻值为1 的圆圈上，即可加电容或电感把阻抗力调整为零，完成匹配 阻抗匹配则传输功率大，对于一个电源来讲，单它的内阻等于负载时，输出功率最大，此时阻抗匹配。最大功率传输定理，如果是高频的话，就是无反射波。对于普通的宽频放大器，输出阻抗 50Ω ，功率传输电路中需要考虑阻抗匹配，可是如果信号波长远远大于电缆长度，即缆长可以忽略的话，就无须考虑阻抗匹配了。阻抗匹配是指在能量传输时,要求负载阻抗要和传输线的特征阻抗相等,此时的传输不会产生反射,这表明所有能量都被负载吸收了.反之则在传输中有能量损失。高速 PCB 布线时，为了防止信号的反射，要求是线路的阻抗为 50 欧姆。这是个大约的数字,一般规定同轴电缆...
