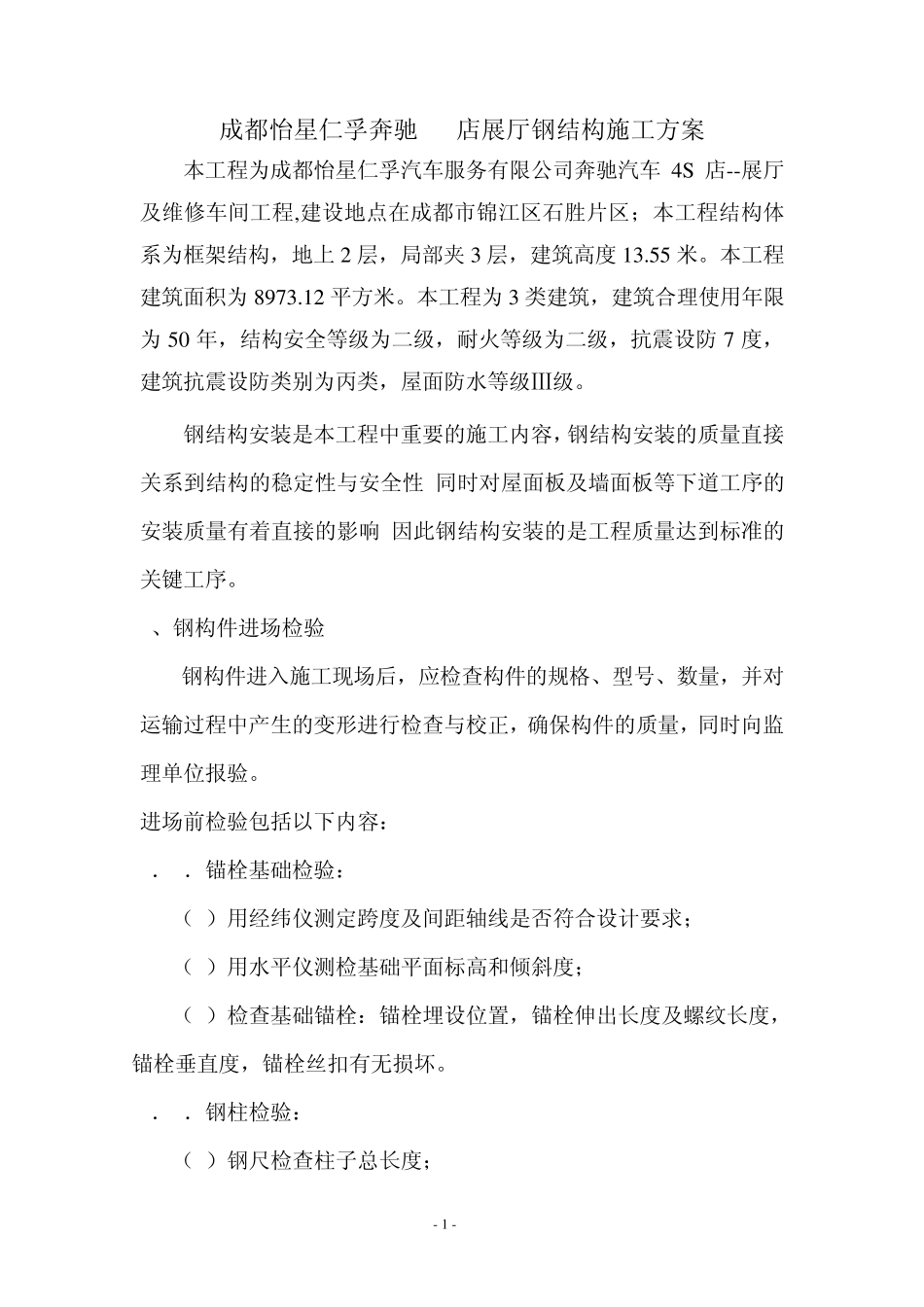

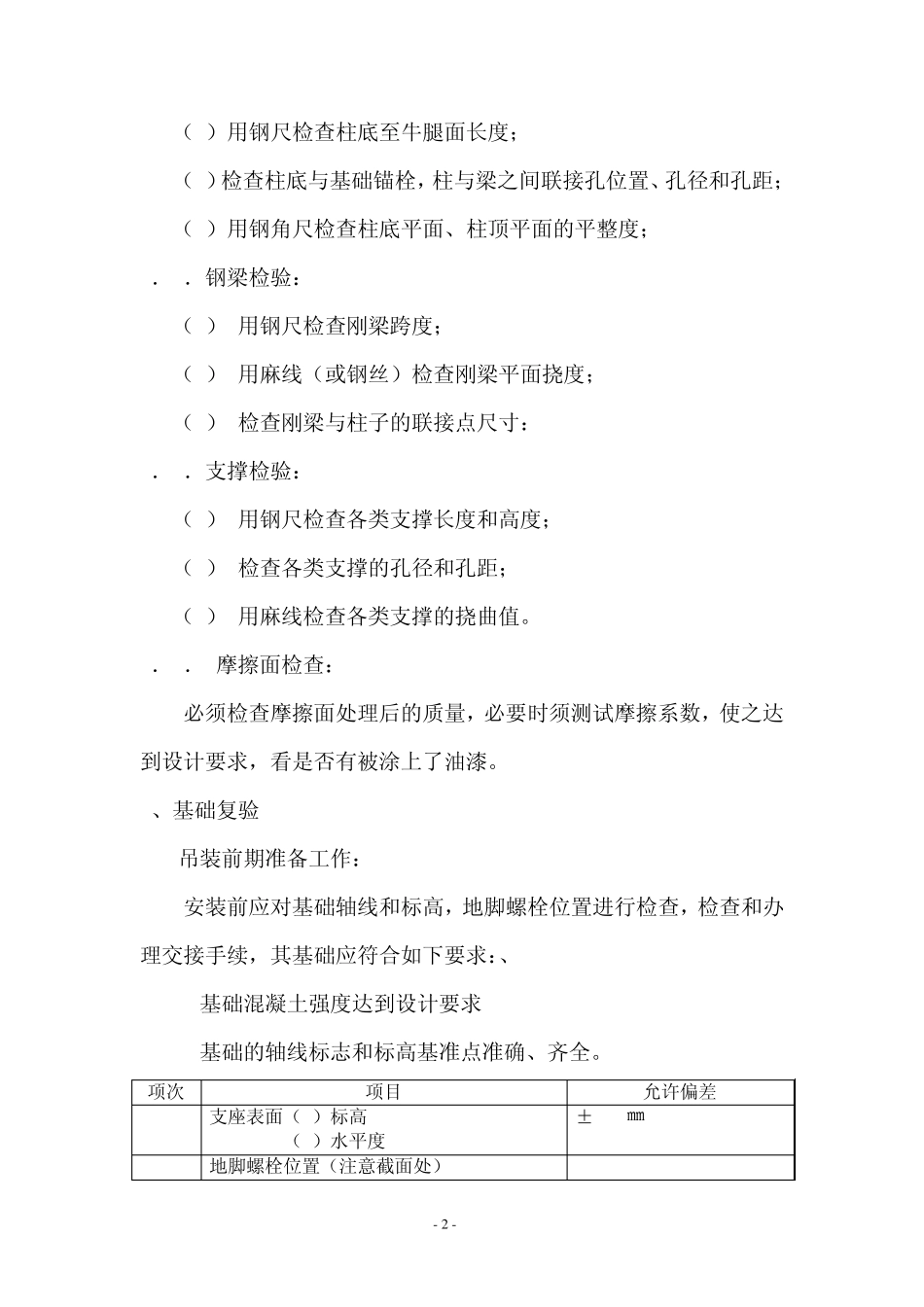

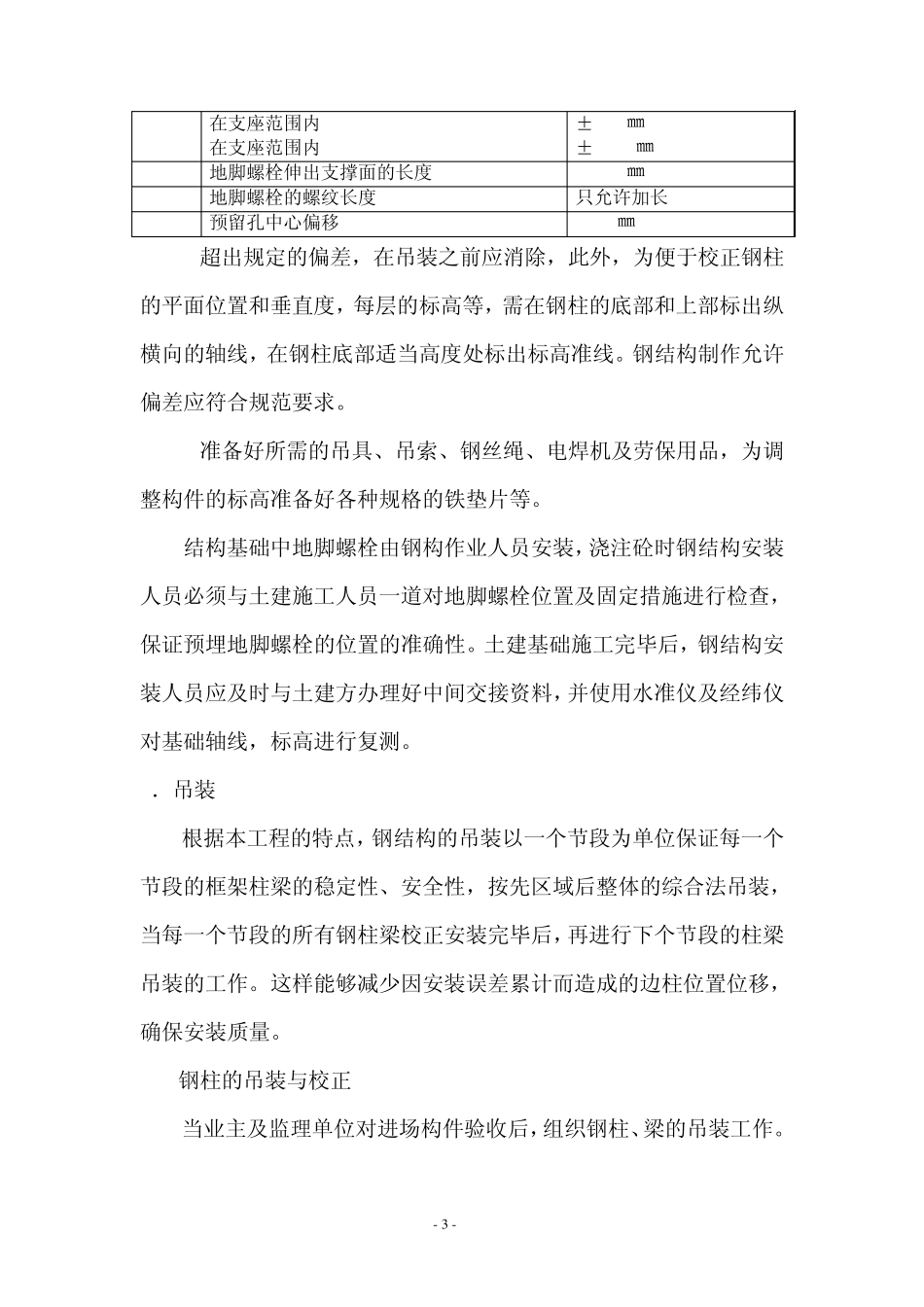

- 1 - 成都怡星仁孚奔驰4S店展厅钢结构施工方案 本工程为成都怡星仁孚汽车服务有限公司奔驰汽车4S 店--展厅及维修车间工程,建设地点在成都市锦江区石胜片区；本工程结构体系为框架结构，地上2 层，局部夹3 层，建筑高度13.55 米。本工程建筑面积为8973.12 平方米。本工程为3 类建筑，建筑合理使用年限为50 年，结构安全等级为二级，耐火等级为二级，抗震设防7 度，建筑抗震设防类别为丙类，屋面防水等级Ⅲ级。 钢结构安装是本工程中重要的施工内容，钢结构安装的质量直接关系到结构的稳定性与安全性,同时对屋面板及墙面板等下道工序的安装质量有着直接的影响,因此钢结构安装的是工程质量达到标准的关键工序。 1、钢构件进场检验 钢构件进入施工现场后，应检查构件的规格、型号、数量，并对运输过程中产生的变形进行检查与校正，确保构件的质量，同时向监理单位报验。 进场前检验包括以下内容： 1．1．锚栓基础检验： （1）用经纬仪测定跨度及间距轴线是否符合设计要求； （2）用水平仪测检基础平面标高和倾斜度； （3）检查基础锚栓：锚栓埋设位置，锚栓伸出长度及螺纹长度，锚栓垂直度，锚栓丝扣有无损坏。 1．2．钢柱检验： （1）钢尺检查柱子总长度； - 2 - （2）用钢尺检查柱底至牛腿面长度； （3）检查柱底与基础锚栓，柱与梁之间联接孔位置、孔径和孔距； （4）用钢角尺检查柱底平面、柱顶平面的平整度； 1．3．钢梁检验： （1） 用钢尺检查刚梁跨度； （2） 用麻线（或钢丝）检查刚梁平面挠度； （3） 检查刚梁与柱子的联接点尺寸： 1．4．支撑检验： （1） 用钢尺检查各类支撑长度和高度； （2） 检查各类支撑的孔径和孔距； （3） 用麻线检查各类支撑的挠曲值。 1．5． 摩擦面检查： 必须检查摩擦面处理后的质量，必要时须测试摩擦系数，使之达到设计要求，看是否有被涂上了油漆。 2、基础复验 2.1吊装前期准备工作： 安装前应对基础轴线和标高，地脚螺栓位置进行检查，检查和办理交接手续，其基础应符合如下要求：、 2.1.1基础混凝土强度达到设计要求 2.1.2基础的轴线标志和标高基准点准确、齐全。 项次 项目 允许偏差 1 支座表面（1）标高 （2）水平度 ±1.5㎜ 1/1500 2 地脚螺栓位置（注意截面处） - 3 - 在支座范围内 在支座范围内 ±5.0㎜ ±10.0㎜ 3 地脚螺栓伸出支撑面的长度 +20.0㎜ 4 地脚螺栓的螺纹长度 只允许加长 5 预留孔中心偏移 10.0㎜ 2.1...
