仁宝点火回路

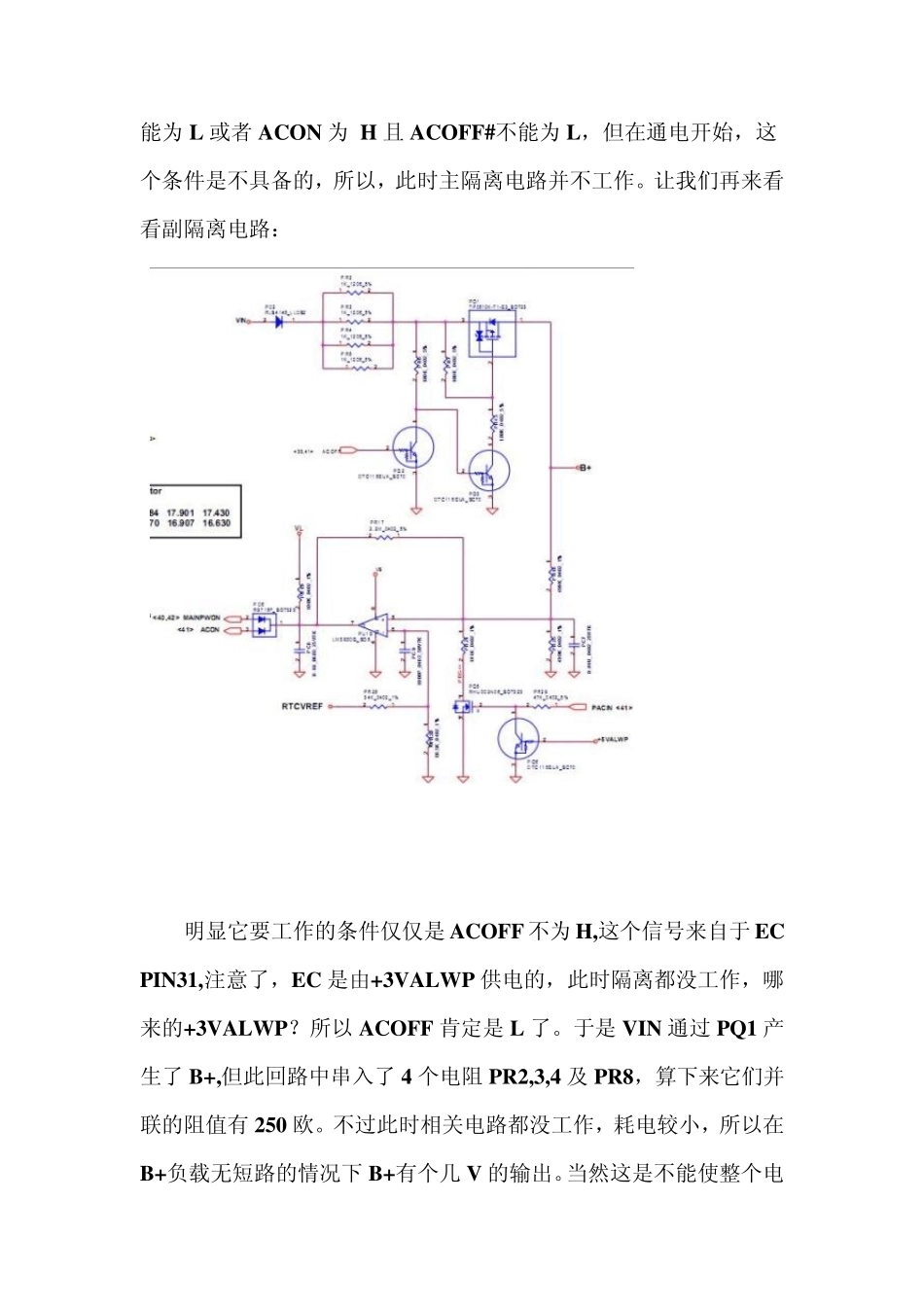

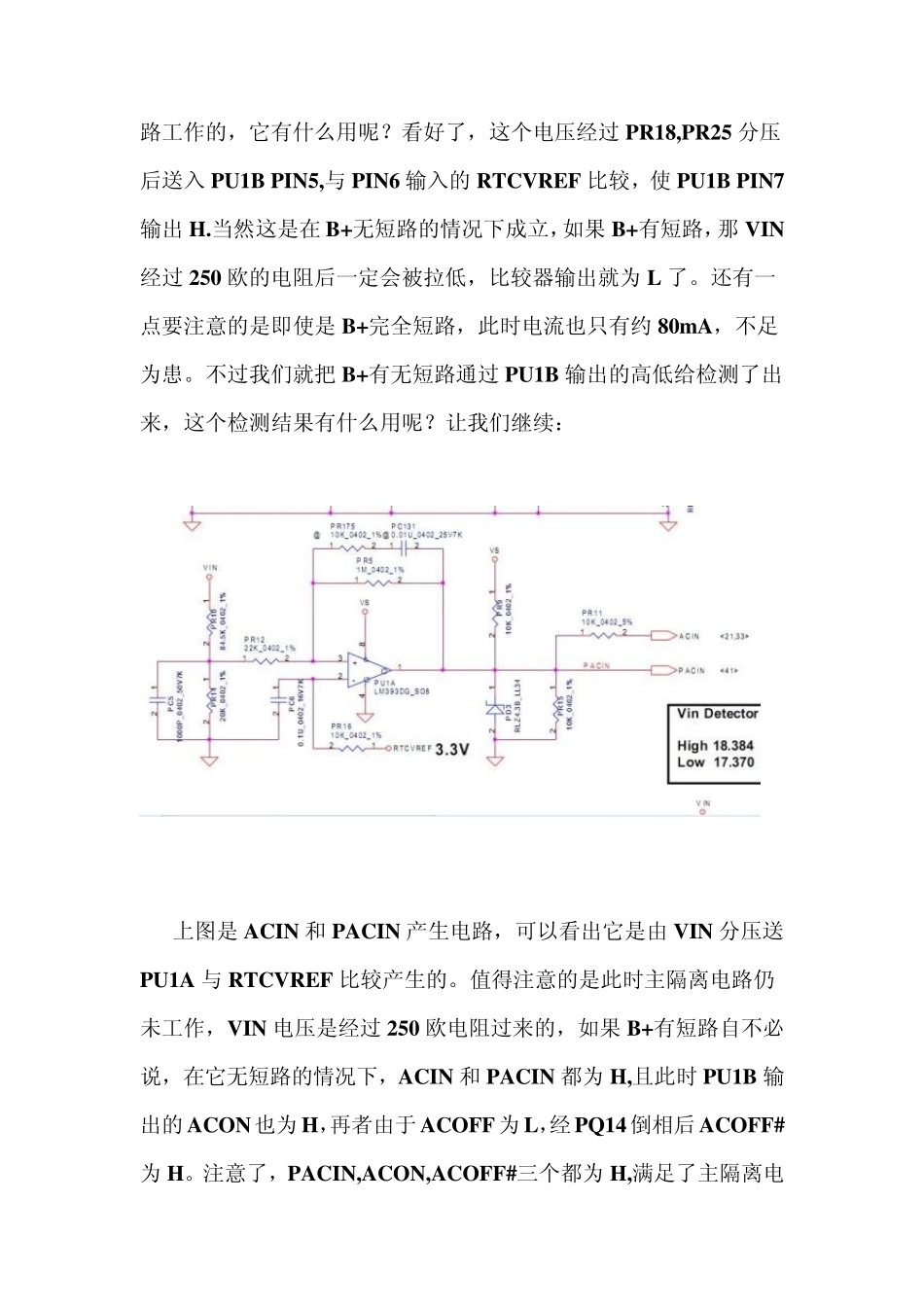

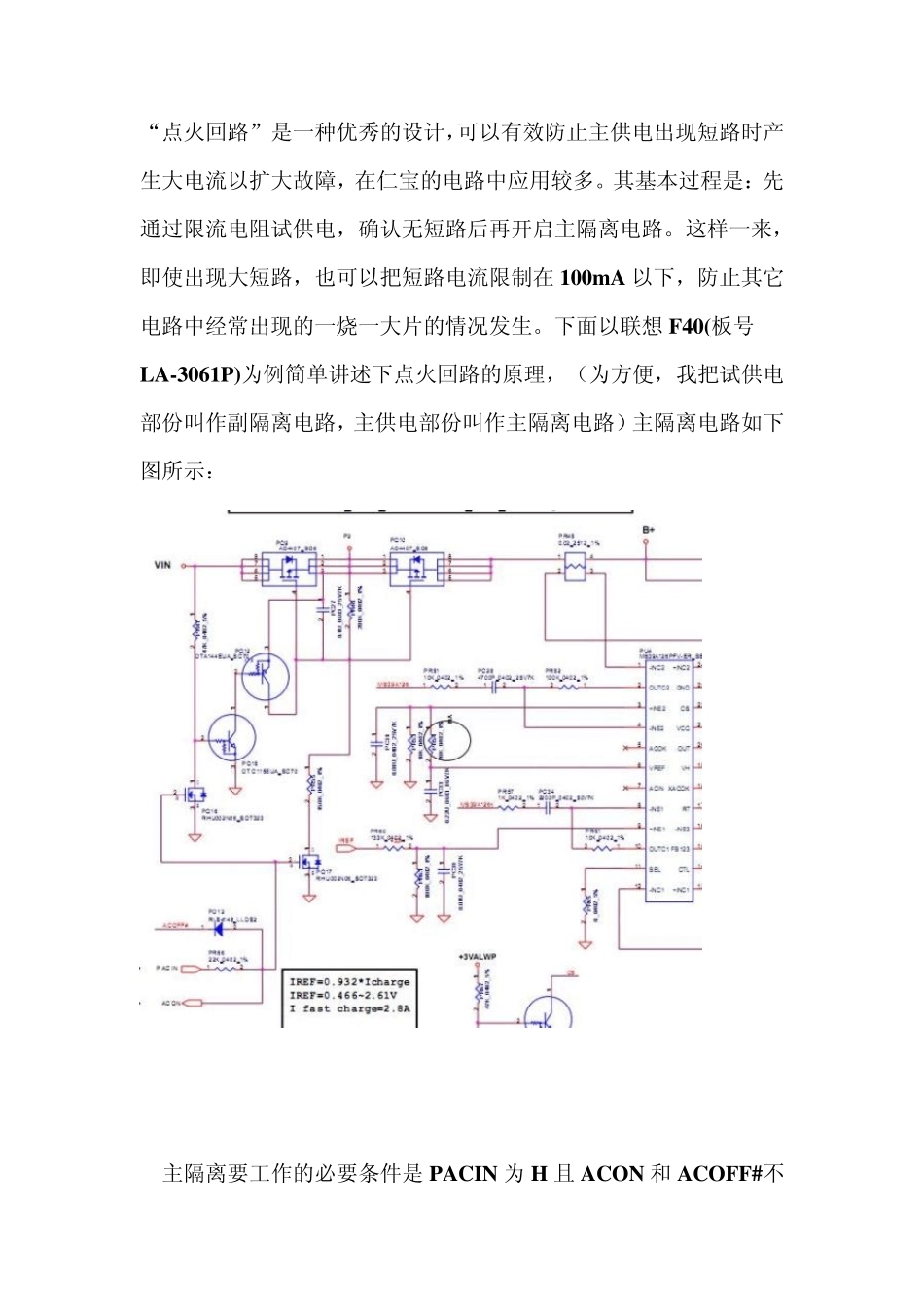

“点火回路”是一种优秀的设计，可以有效防止主供电出现短路时产生大电流以扩大故障，在仁宝的电路中应用较多。其基本过程是：先通过限流电阻试供电，确认无短路后再开启主隔离电路。这样一来，即使出现大短路，也可以把短路电流限制在 100m A 以下，防止其它电路中经常出现的一烧一大片的情况发生。下面以联想 F40(板号LA-3061P)为例简单讲述下点火回路的原理，（为方便，我把试供电部份叫作副隔离电路，主供电部份叫作主隔离电路）主隔离电路如下图所示：2 w! ]: D" V6 ~) n' q5 }0 h 主隔离要工作的必要条件是 PACIN 为 H 且 ACON 和 ACOFF#不能为L 或者ACON 为 H 且ACOFF#不能为L，但在通电开始，这个条件是不具备的，所以，此时主隔离电路并不工作。让我们再来看看副隔离电路： 明显它要工作的条件仅仅是ACOFF 不为H,这个信号来自于 EC PIN31,注意了，EC 是由+3VALW P 供电的，此时隔离都没工作，哪来的+3VALW P？所以ACOFF 肯定是L 了。于是VIN 通过 PQ1 产生了 B+,但此回路中串入了 4 个电阻 PR2,3,4 及 PR8，算下来它们并联的阻值有 250 欧。不过此时相关电路都没工作，耗电较小，所以在B+负载无短路的情况下 B+有个几 V 的输出。当然这是不能使整个电路工作的，它有什么用呢？看好了，这个电压经过PR18,PR25 分压后送入PU1B PIN5,与PIN6 输入的RTCVREF 比较，使PU1B PIN7输出H.当然这是在B+无短路的情况下成立，如果B+有短路，那VIN经过250 欧的电阻后一定会被拉低，比较器输出就为L 了。还有一点要注意的是即使是B+完全短路，此时电流也只有约 80mA，不足为患。不过我们就把 B+有无短路通过PU1B 输出的高低给检测了出来，这个检测结果有什么用呢？让我们继续： 上图是ACIN 和 PACIN 产生电路，可以看出它是由 VIN 分压送PU1A 与RTCVREF 比较产生的。值得注意的是此时主隔离电路仍未工作，VIN 电压是经过250 欧电阻过来的，如果B+有短路自不必说，在它无短路的情况下，ACIN 和 PACIN 都为H,且此时 PU1B 输出的ACON 也为H，再者由于 ACOFF 为L，经PQ14 倒相后ACOFF#为H。注意了，PACIN,ACON,ACOFF#三个都为H,满足了主隔离电路的工作条件，VIN 经过，PQ9,PQ10 输出到B+,此时B+输出为19V(已经没通过250 欧电阻了)，这个电压首先送PU6 MAX8734 的PIN20,然后从PIN18(LDO5)输出VL,这个电压再送入下面的电路：1 E% g% @; l' p/ _" E ' O+ u8 i ...
