介绍FR4材料和G10材料性能及区别

介绍FR4材料和G10材料性能及区别_第1页
1/16
介绍FR4材料和G10材料性能及区别_第2页
2/16
介绍FR4材料和G10材料性能及区别_第3页
3/16

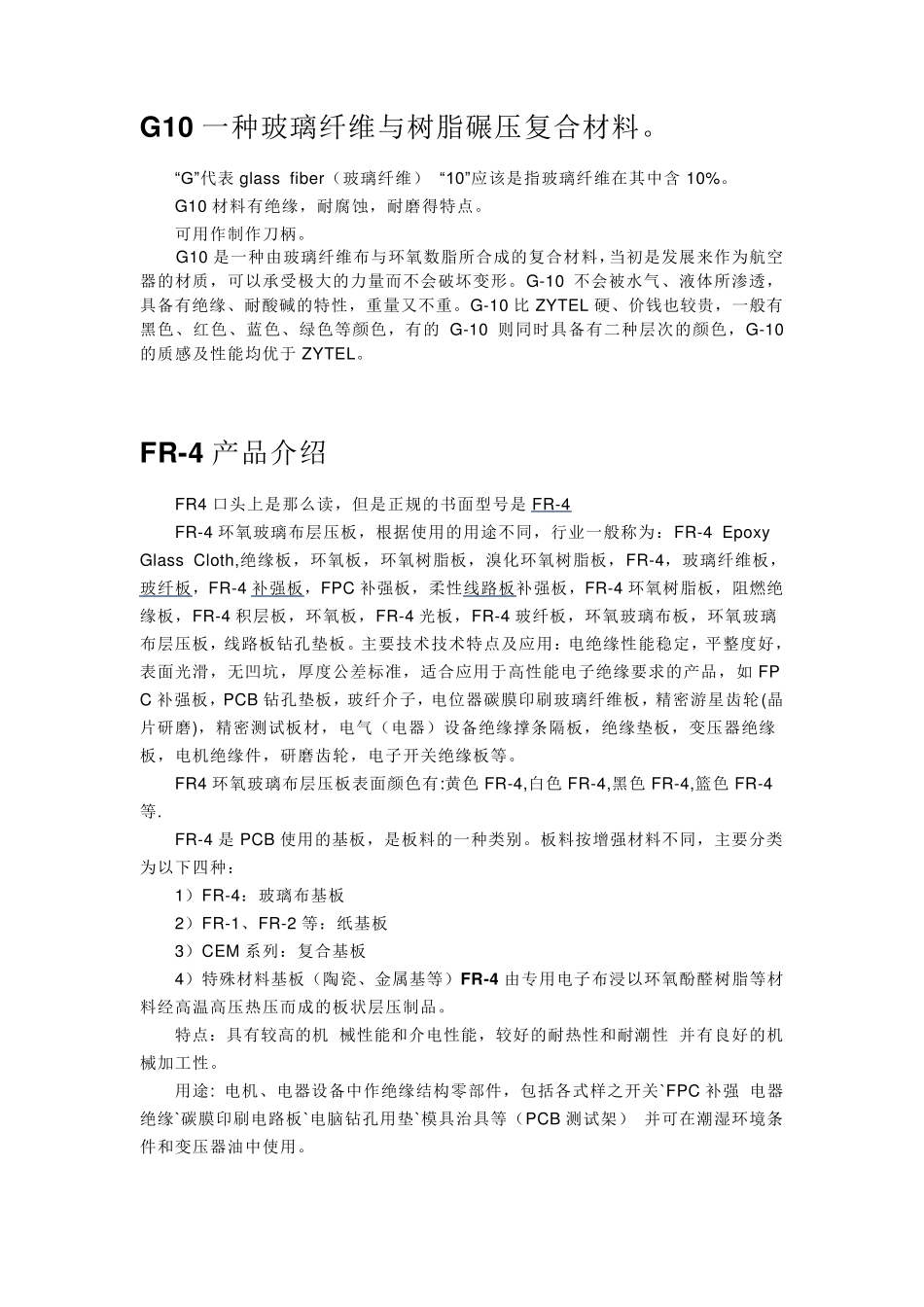

G10 一种玻璃纤维与树脂碾压复合材料。 “G”代表glass fiber(玻璃纤维) “10”应该是指玻璃纤维在其中含10%。 G10 材料有绝缘,耐腐蚀,耐磨得特点。 可用作制作刀柄。 G10 是一种由玻璃纤维布与环氧数脂所合成的复合材料,当初是发展来作为航空器的材质,可以承受极大的力量而不会破坏变形。G-10 不会被水气、液体所渗透,具备有绝缘、耐酸碱的特性,重量又不重。G-10 比 ZYTEL 硬、价钱也较贵,一般有黑色、红色、蓝色、绿色等颜色,有的G-10 则同时具备有二种层次的颜色,G-10的质感及性能均优于 ZYTEL。 FR-4 产品介绍 FR4 口头上是那么读,但是正规的书面型号是FR-4 FR-4 环氧玻璃布层压板,根据使用的用途不同,行业一般称为:FR-4 Epox y Glass Cloth,绝缘板,环氧板,环氧树脂板,溴化环氧树脂板,FR-4,玻璃纤维板,玻纤板,FR-4 补强板,FPC 补强板,柔性线路板补强板,FR-4 环氧树脂板,阻燃绝缘板,FR-4 积层板,环氧板,FR-4 光板,FR-4 玻纤板,环氧玻璃布板,环氧玻璃布层压板,线路板钻孔垫板。主要 技 术 技 术 特点及应用:电 绝缘性能稳 定 ,平 整 度 好 ,表面光滑 ,无 凹 坑 ,厚 度 公 差 标 准 ,适 合应用于高 性能电 子 绝缘要 求 的产品,如FPC 补强板,PCB 钻孔垫板,玻纤介子 ,电 位 器碳 膜 印 刷 玻璃纤维板,精 密 游 星 齿 轮 (晶片 研 磨),精 密 测 试 板材,电 气(电 器)设 备绝缘撑 条 隔 板,绝缘垫板,变压器绝缘板,电 机 绝缘件 ,研 磨齿 轮 ,电 子 开 关 绝缘板等。 FR4 环氧玻璃布层压板表面颜色有:黄 色 FR-4,白 色 FR-4,黑色 FR-4,篮 色 FR-4等. FR-4 是PCB 使用的基 板,是板料的一种类 别 。板料按 增 强材料不同,主要 分 类为以下 四 种: 1)FR-4:玻璃布基 板 2)FR-1、FR-2 等:纸 基 板 3)CEM 系 列 :复合基 板 4)特殊 材料基 板(陶 瓷 、金 属 基 等)FR-4 由专 用电 子 布浸 以环氧酚 醛 树脂等材料经 高 温 高 压热 压而成的板状 层压制品。 特点:具有较高 的机 械 性能和 介电 性能,较好 的耐热 性和 耐潮 性 并 有良 好 的机械 加 工 性。 用途: 电 机 、电 器设 备中作绝缘结 构 零 部 件 ,包 括 各 式 样 之 开 关 `FPC 补强 电 器绝缘`碳 膜 印 刷 电 路板`...
