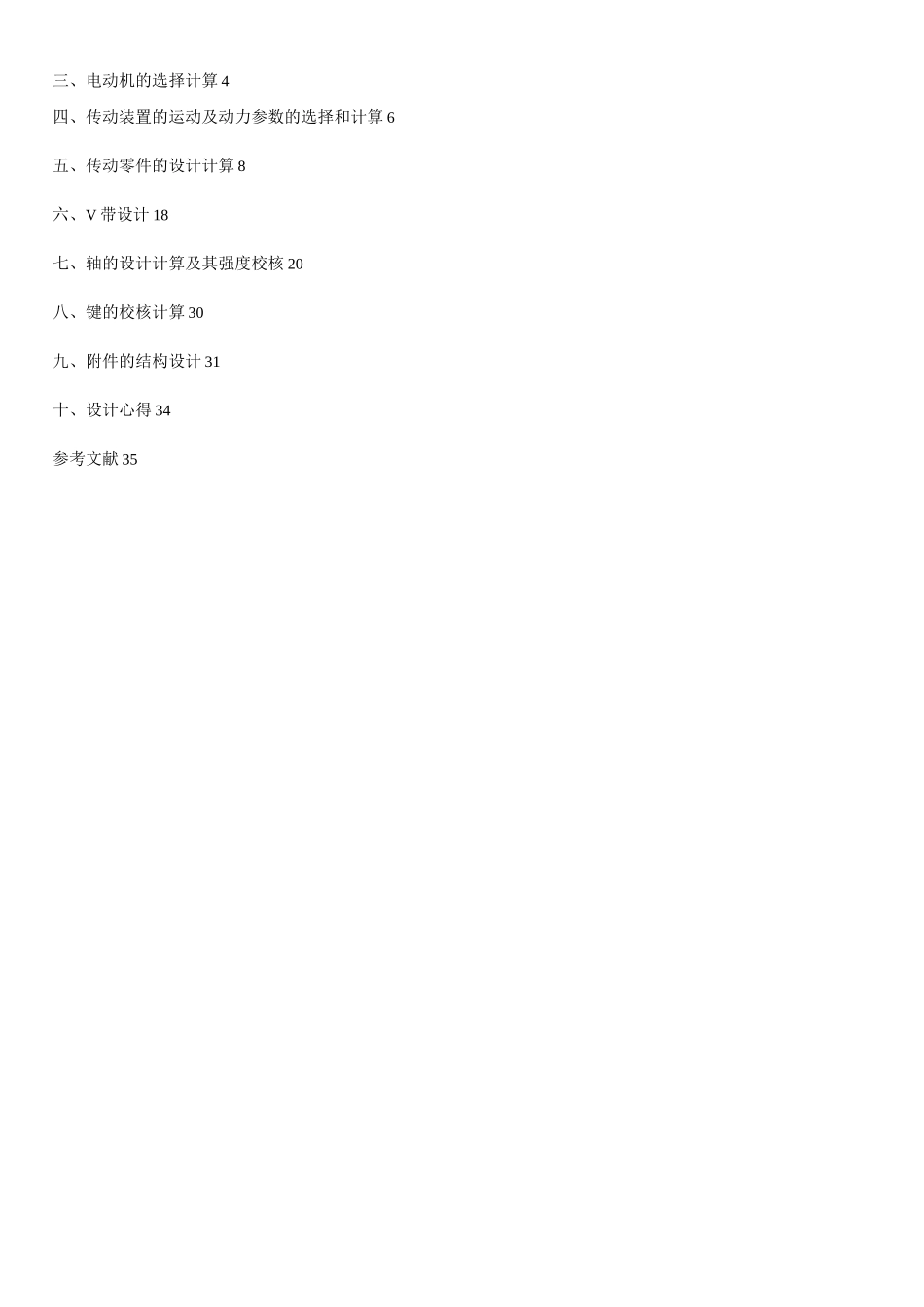

结构设计(2)计算说明书设计题目:用于带式运输机的展开式二级圆柱齿轮减速箱设计学院_专业_学号设计者指导教师完成日期目录、设计任务书二、传动方案的分析与拟定 3三、电动机的选择计算 4四、传动装置的运动及动力参数的选择和计算 6五、传动零件的设计计算 8六、V 带设计 18七、轴的设计计算及其强度校核 20八、键的校核计算 30九、附件的结构设计 31十、设计心得 34参考文献 35计算结果计算结果i1 ~1/1__电动机2—V 带传动3—一二皱圆柱普轮减遽器4—联轴■器5 卷筒6 一运输帯3对传动简图中各标号零件的说明：1 一电动机 2 联轴器 3 一二级圆柱齿轮减速器4 一运输带 5 带筒三、电动机的选择计算（一）、选择电动机的类型和结构形式:根据工作要求采用 Y 系列全封闭自扇冷式笼型三相异步电动机，结构形式为卧式封闭型。（二）、确定电动机的功率:按照傅燕鸣主编《机械设计课程设计手册》（后文简称《机设》）中式（13-3,4）,电动机所需工作功率为:计算结果60000Vn——n—70.03(r/min)w60000 * U =70.03(r/min)300*兀工作机所需功率为:Pw=1F0=忡=8.8kw因为齿轮齿面选用硬齿面的且转速不高，所以选择 7 级精度齿轮，效率为 n 齿轮=0.98,V 带效率为 n 带=0.95,因为有震动，故选用弹性联轴器，效率为 n 联轴器=0.99，滚动轴承效率为 n 轴承=0.99,卷筒轴滑动轴承效率为 n 滚筒=0.96传动装置的总效率为：n=n42总带齿轮轴承联轴器滚筒所需电动机功率为：P=區二竺二 10.6kwdn0.83总因载荷平稳，电动机的额定功率 Ped 选略大于 Pd 即可。由表 2-1,Y系列电动机技术数据，选电动机的额定功率 Ped 为 llkw。（三）、确定电动机的型号由《机设》表 5-5 可知 V 带传动比 i=2-4。二级圆柱齿轮减速器为 i'=8-40.则总传动比的围为 I'=16-160,2故电动机转速的可选围为n 二（16〜160）x70.03 二 1120.48〜11204.8d符合这一围的同步转速有 1500r/min,3000r/min 二种。方案对比：电动机的转速越高，磁极对数越少，其尺寸和重量也就越小，价格越低。当选用转速高的电动机，由于电动机转速与工作机转速差别较大，会使传动比过大，致使结构尺寸和重量增加，价眾=20-85<1.3*6.95=3.01格反而也会有所提高，综合考虑选用1500r/min 的转速的电动机,选择型号Y160M-4。电动机数据及总传动比：方案电动机型号额定功率 Ped/KW电机转速 n/（r/min）同步转速满载转速1Y160M1-211300029302Y160M-41115001460四、传动...
