Revit结构建模之梁系统

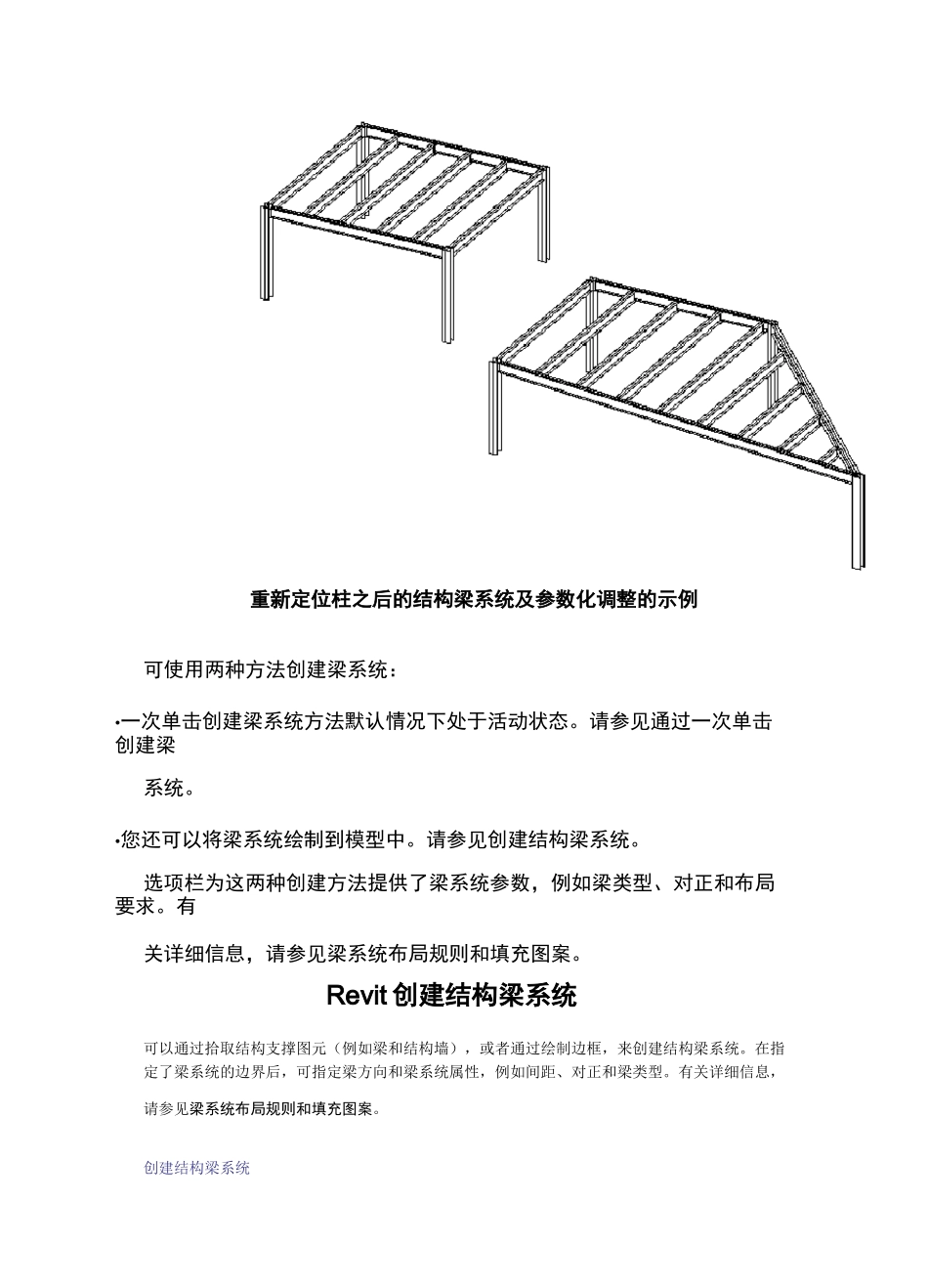

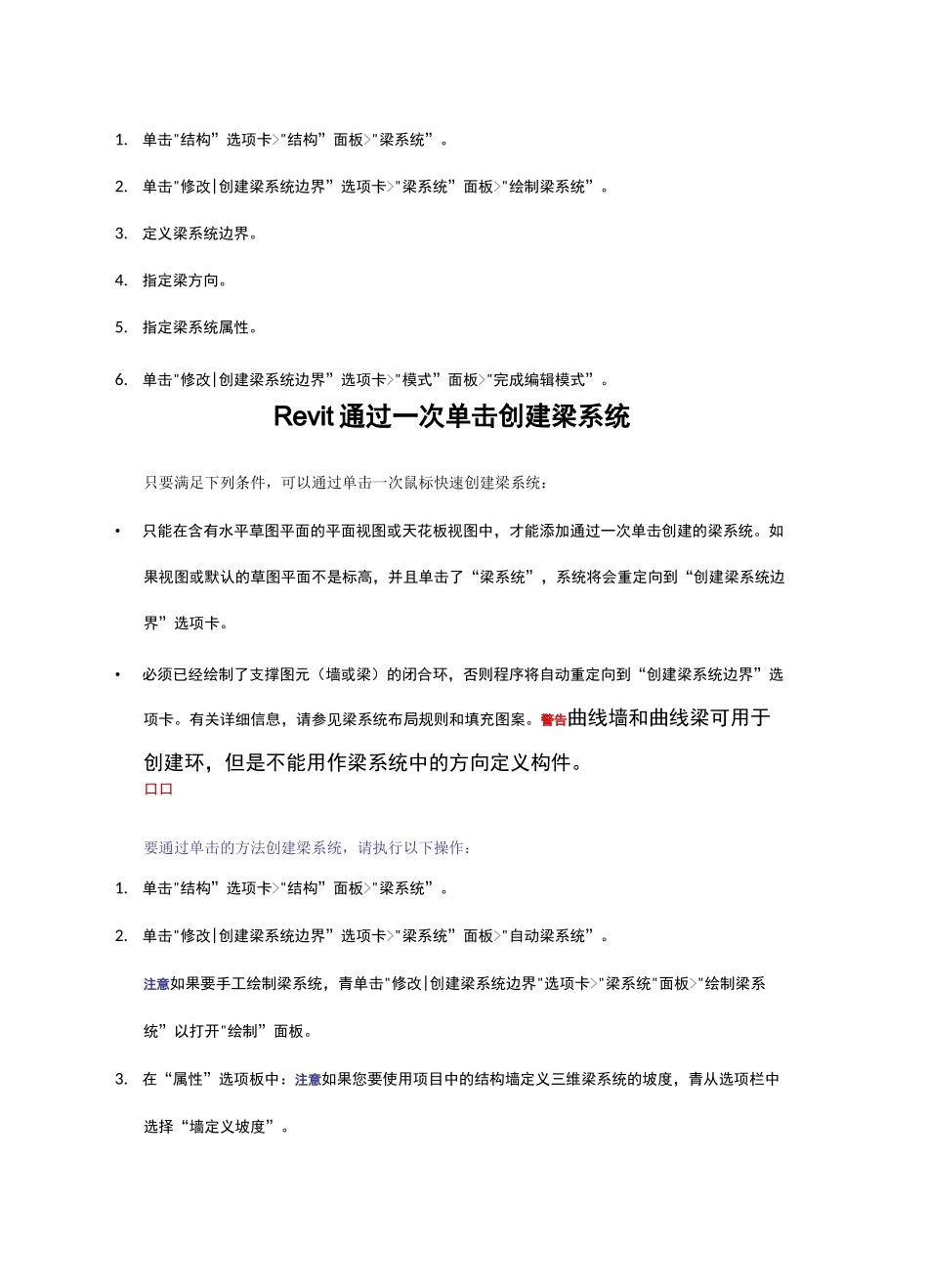

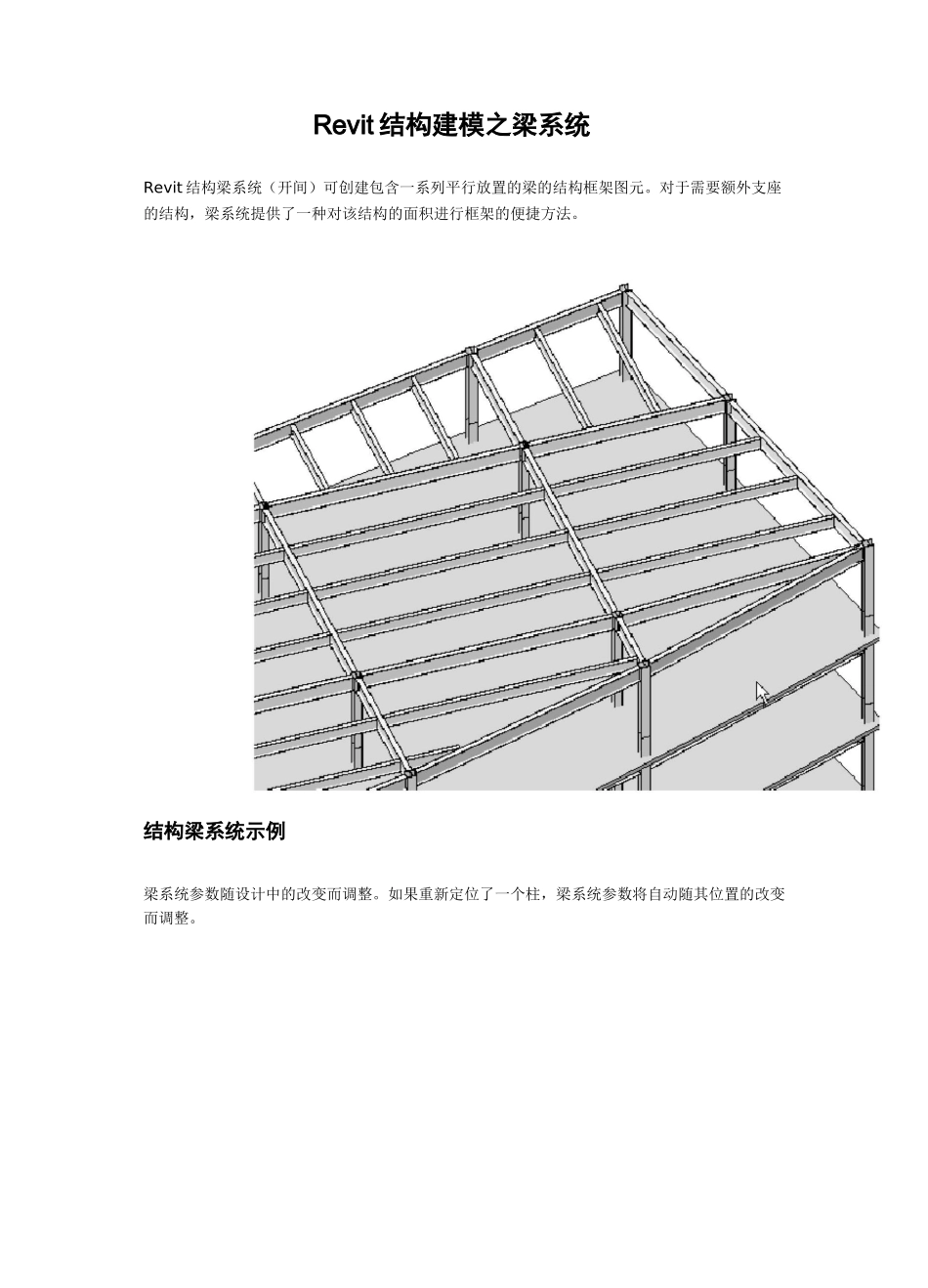

Revit 结构建模之梁系统Revit 结构梁系统（开间）可创建包含一系列平行放置的梁的结构框架图元。对于需要额外支座的结构，梁系统提供了一种对该结构的面积进行框架的便捷方法。结构梁系统示例梁系统参数随设计中的改变而调整。如果重新定位了一个柱，梁系统参数将自动随其位置的改变而调整。重新定位柱之后的结构梁系统及参数化调整的示例可使用两种方法创建梁系统：•一次单击创建梁系统方法默认情况下处于活动状态。请参见通过一次单击创建梁系统。•您还可以将梁系统绘制到模型中。请参见创建结构梁系统。选项栏为这两种创建方法提供了梁系统参数，例如梁类型、对正和布局要求。有关详细信息，请参见梁系统布局规则和填充图案。Revit 创建结构梁系统可以通过拾取结构支撑图元（例如梁和结构墙），或者通过绘制边框，来创建结构梁系统。在指定了梁系统的边界后，可指定梁方向和梁系统属性，例如间距、对正和梁类型。有关详细信息，请参见梁系统布局规则和填充图案。创建结构梁系统1.单击"结构”选项卡>"结构”面板>"梁系统”。2.单击"修改|创建梁系统边界”选项卡>"梁系统”面板>"绘制梁系统”。3.定义梁系统边界。4.指定梁方向。5.指定梁系统属性。6.单击"修改|创建梁系统边界”选项卡>"模式”面板>"完成编辑模式”。Revit 通过一次单击创建梁系统只要满足下列条件，可以通过单击一次鼠标快速创建梁系统：•只能在含有水平草图平面的平面视图或天花板视图中，才能添加通过一次单击创建的梁系统。如果视图或默认的草图平面不是标高，并且单击了“梁系统”，系统将会重定向到“创建梁系统边界”选项卡。•必须已经绘制了支撑图元（墙或梁）的闭合环，否则程序将自动重定向到“创建梁系统边界”选项卡。有关详细信息，请参见梁系统布局规则和填充图案。警告曲线墙和曲线梁可用于创建环，但是不能用作梁系统中的方向定义构件。口口要通过单击的方法创建梁系统，请执行以下操作：1.单击"结构”选项卡>"结构”面板>"梁系统”。2.单击"修改|创建梁系统边界”选项卡>"梁系统”面板>"自动梁系统”。注意如果要手工绘制梁系统，青单击"修改|创建梁系统边界"选项卡>"梁系统"面板>"绘制梁系统”以打开"绘制”面板。3.在“属性”选项板中：注意如果您要使用项目中的结构墙定义三维梁系统的坡度，青从选项栏中选择“墙定义坡度”。o 在“填充图案”下，选择“梁类型”。o 在“填充图案”下，为“布局规则”定义梁系统间距要求。o 如果要使梁系统倾斜或...
