2024年隧道工程监理旁站方案VIP免费

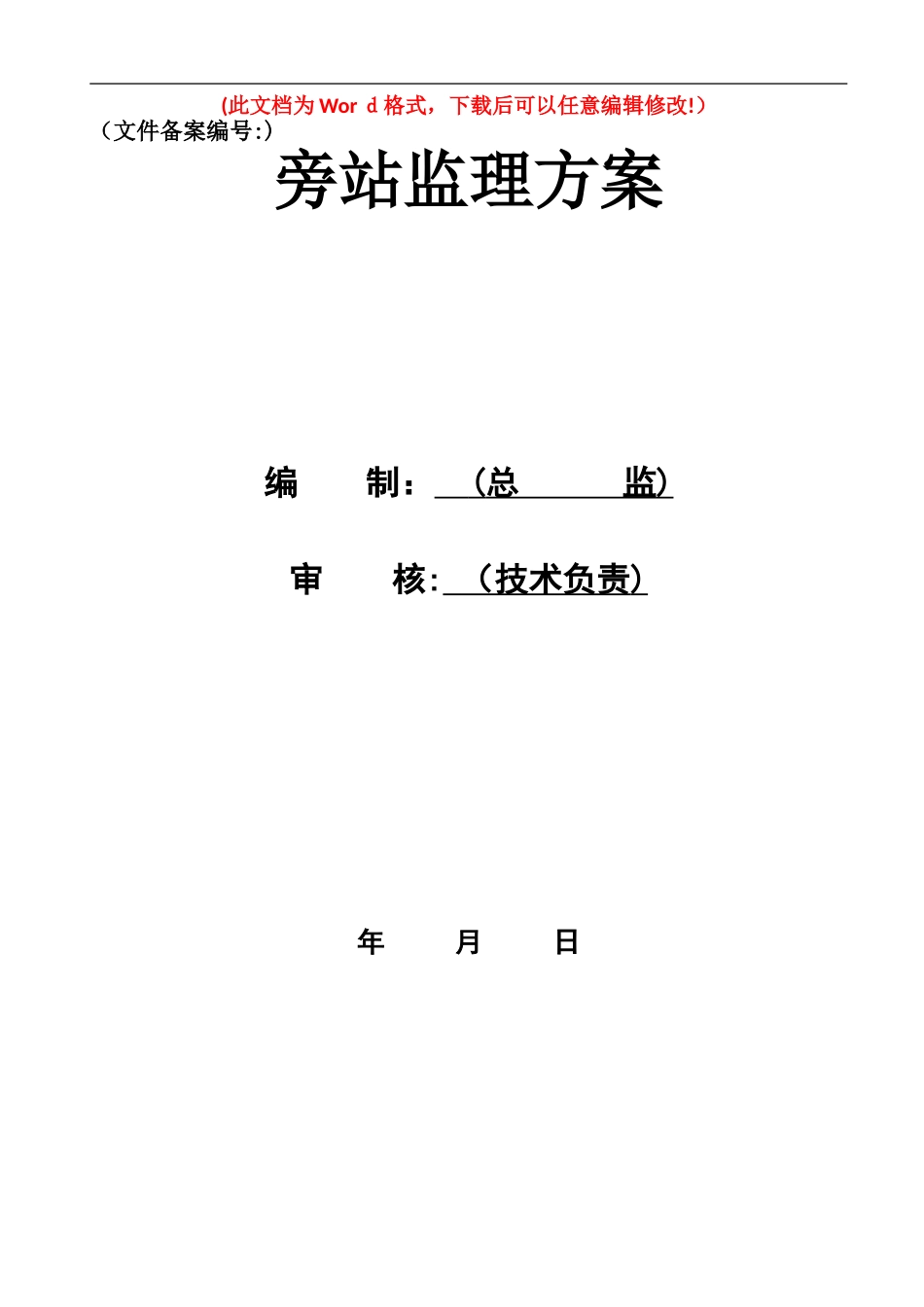

(此文档为Worｄ格式，下载后可以任意编辑修改!）（文件备案编号:)旁站监理方案编制：(总监)审核:（技术负责)年月日0目录一、工程概况ﻩ2二、适用范围ﻩ3三、编制依据ﻩ３四、旁站监理工作内容及流程ﻩ4（一)旁站监理内容...........................................................................................................................................４（二）旁站监理工作流程..................................................................................................................................5五、旁站监理人员职责ﻩ６六、现场旁站项目的管理..................................................................................................................................7七、旁站记录ﻩ9(一)、旁站监理记录填写要求ﻩ９（二)旁站监理记录的检查和整理ﻩ10(三)旁站监理记录的保存及归档ﻩ10(四)旁站记录清单ﻩ101为严格履行建设工程委托监理合同,保证工程质量，规范监理工作，加强对关键部位或关键工序施工过程的监督管理，依据《建设工程监理规范》和《建设工程质量管理条例》,参照《房屋建筑工程施工旁站监理管理办法》（试行)，特制定本细则。一、工程概况１、工程名称：光华新区220ＫV电力通道工程2、建设地点:成都市光华新区成飞大道、光华大道3、建设单位：成都市兴光华城市建设有限公司4、设计单位：成都市市政设计研究院５、施工单位:成都市第五建筑工程公司6、监理单位:四川明清工程咨询有限公司7、工程规模（1)电力规模３×2.５ｍ电力隧道工程,其中：光华大道总长:2157.52９m(暗挖施工１０６0m,明挖施工１０97．5２9m）。成飞大道总长：１080m(暗挖施工260m，其余为明挖施工)。（2）电气工程ZR-VV-0.6/1KV-（4×50+1×25)铜芯电缆采用TN-S接地系统，接地电阻R≤0.４欧姆光华大道段电力隧道工程,位于光华大道路侧绿化带内,起点为景观大道已建电力隧道，终点为光华大道上绕城高速规划绿线,规划中线总长2157.529m,隧道在光华大道上位于道路绒线外１7m，距离绿线3m。成飞大道段电力隧道工程，位于光华新区，起点为光华1线青羊220KＶ变电站，终点止于光华大道电力隧道T口，规划中轴线全长１080m。暗挖电力隧道：按直墙拱形断面施工,隧道断面净空为尺寸B×H=3.７5×2.5m,直墙、园拱、平底板,净宽2.5m,起拱线高3.2７８m,矢高0.4７m,净高3.７5m。隧道初期支护用喷射混凝土＋网构钢架＋钢筋网支护,初期支护厚度：0.30m。二衬采用防水+钢筋+模注砼,二衬厚度:０．30m。明挖电力隧道:按大开挖加喷锚支护或支护桩形式进行施工。电力通道主体结构混凝土强度等级为C35防水混凝土,抗渗等级为P8；电力通道底部垫层采用Ｃ15混凝土厚100mm，电力通道内部地面采用Ｃ35防水混凝土,地面面层做糙化防滑处理，墙面刷白水泥二遍。2二、适用范围本旁站监理方案适用于光华大道220KV电力隧道工程的关键部位、关键工序，主要包括:电力隧道明挖土方回填，地基处理,基坑围护施工,桩基础施工,电力暗挖隧道初衬喷锚支护、二初混凝土浇筑,地下防水工程,隐蔽工程，现场检测,使用功能试验以及新技术、新工艺、新材料的使用等。三、编制依据1、建设部《房屋建筑工程施工旁站监理管理办法》(试行）2、DBＪ01-41-200２《建设工程监理规程》3、其它相关的标准和规范4、本工程的建设工程监理合同、监理规划、建筑工程合同、设计文件、施工组织设计。四、旁站监理工作内容及流程31、旁站监理内容名称旁站监理内容旁站监理的依据明挖工程1、机械灌注管桩冲孔和浇捣2、基坑围护３、喷锚支护4、地基处理5、钢筋砼浇筑６、土方开挖及回填7、防水降水1、是否按照技术标准、规范规程和批准的设计文件、施工组织设计施工。2、是否使用经审批合格的材料、构配件和设备。3、施工单位有关现场管理人员、质检人员是否在岗。4、施工操作人员的技术水平、操作条件是否满足施工工艺要求,特殊操作人员是否持证上岗。５、施工机械是否处于合格状态。6、施工环境是否对工程质量产生不利影响。7施工过程是否存在质量和安全隐患，旁站人员发现问题应及时纠正，督促施工单位改正，并...
