现浇混凝土后张法有粘结预应力施工工法

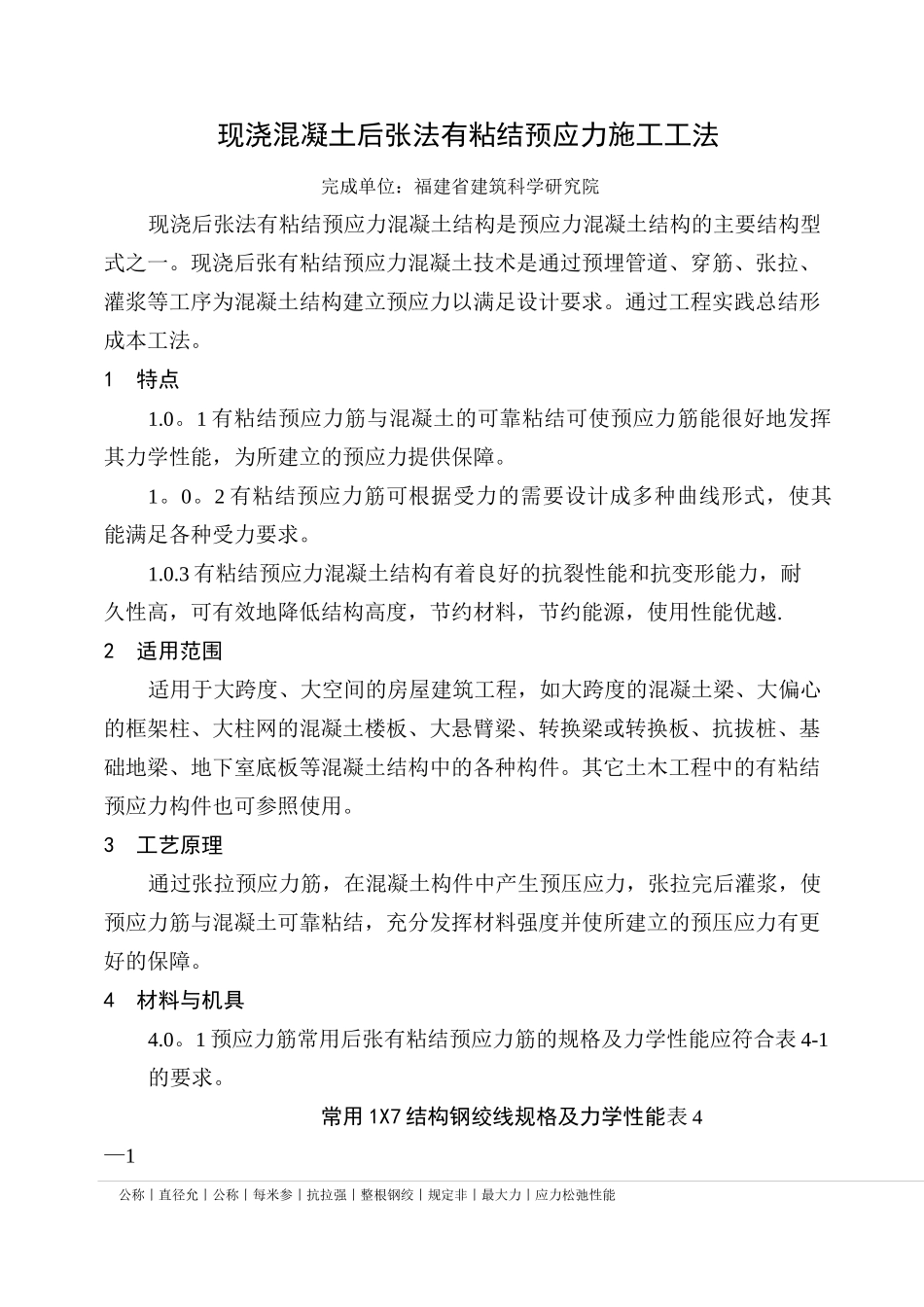

现浇混凝土后张法有粘结预应力施工工法_第1页
1/14
现浇混凝土后张法有粘结预应力施工工法_第2页
2/14
现浇混凝土后张法有粘结预应力施工工法_第3页
3/14
公称丨直径允丨公称丨每米参丨抗拉强丨整根钢绞丨规定非丨最大力丨应力松弛性能现浇混凝土后张法有粘结预应力施工工法完成单位:福建省建筑科学研究院现浇后张法有粘结预应力混凝土结构是预应力混凝土结构的主要结构型式之一。现浇后张有粘结预应力混凝土技术是通过预埋管道、穿筋、张拉、灌浆等工序为混凝土结构建立预应力以满足设计要求。通过工程实践总结形成本工法。1特点1.0。1 有粘结预应力筋与混凝土的可靠粘结可使预应力筋能很好地发挥其力学性能,为所建立的预应力提供保障。1。0。2 有粘结预应力筋可根据受力的需要设计成多种曲线形式,使其能满足各种受力要求。1.0.3 有粘结预应力混凝土结构有着良好的抗裂性能和抗变形能力,耐久性高,可有效地降低结构高度,节约材料,节约能源,使用性能优越.2适用范围适用于大跨度、大空间的房屋建筑工程,如大跨度的混凝土梁、大偏心的框架柱、大柱网的混凝土楼板、大悬臂梁、转换梁或转换板、抗拔桩、基础地梁、地下室底板等混凝土结构中的各种构件。其它土木工程中的有粘结预应力构件也可参照使用。3工艺原理通过张拉预应力筋,在混凝土构件中产生预压应力,张拉完后灌浆,使预应力筋与混凝土可靠粘结,充分发挥材料强度并使所建立的预压应力有更好的保障。4材料与机具4.0。1 预应力筋常用后张有粘结预应力筋的规格及力学性能应符合表 4-1的要求。常用 1X7 结构钢绞线规格及力学性能表 4—11许偏差(mm)截面积(mm2)考重量(g/m)度 Rm(MPa)线最大力Fm(kN)比例延伸力Fp0.2(kN)不小于172017015398.7775186018416619601931741720241217+0.4014011011860260234-0。201960274247177026623915011781860279251172032729419115001860353318初始负荷相当于公称63.7801000h应力松驰率1.2。4.后张现浇预应力混凝土施工采用其它规格、级别的钢绞线时,应符合《预应力混凝土用钢绞线》GB/T5224—2003 的要求;采用其它形式、标准的预应力筋时,应按相应标准执行。4.0。2 预应力锚固体系现浇后张预应力端部锚具分为张拉端锚具和固定端锚具.张拉端锚具有圆型锚具、扁型锚具,固定端锚具常用的有 H 型压花锚和 P 型挤压锚,并可根据需要采用预应力筋连接器.1 张拉端锚具由夹片、锚板、锚垫板以及螺旋筋四部分组成,如图 4—1、4-2。2 固定端 H 型压花锚具,包括梨形自锚头的一段钢绞线、与连接锚头的钢筋支架、螺旋筋、端部封堵的干硬性水泥浆体等,如图 4-3.3 固定端 P 型挤压锚具,包括挤...
