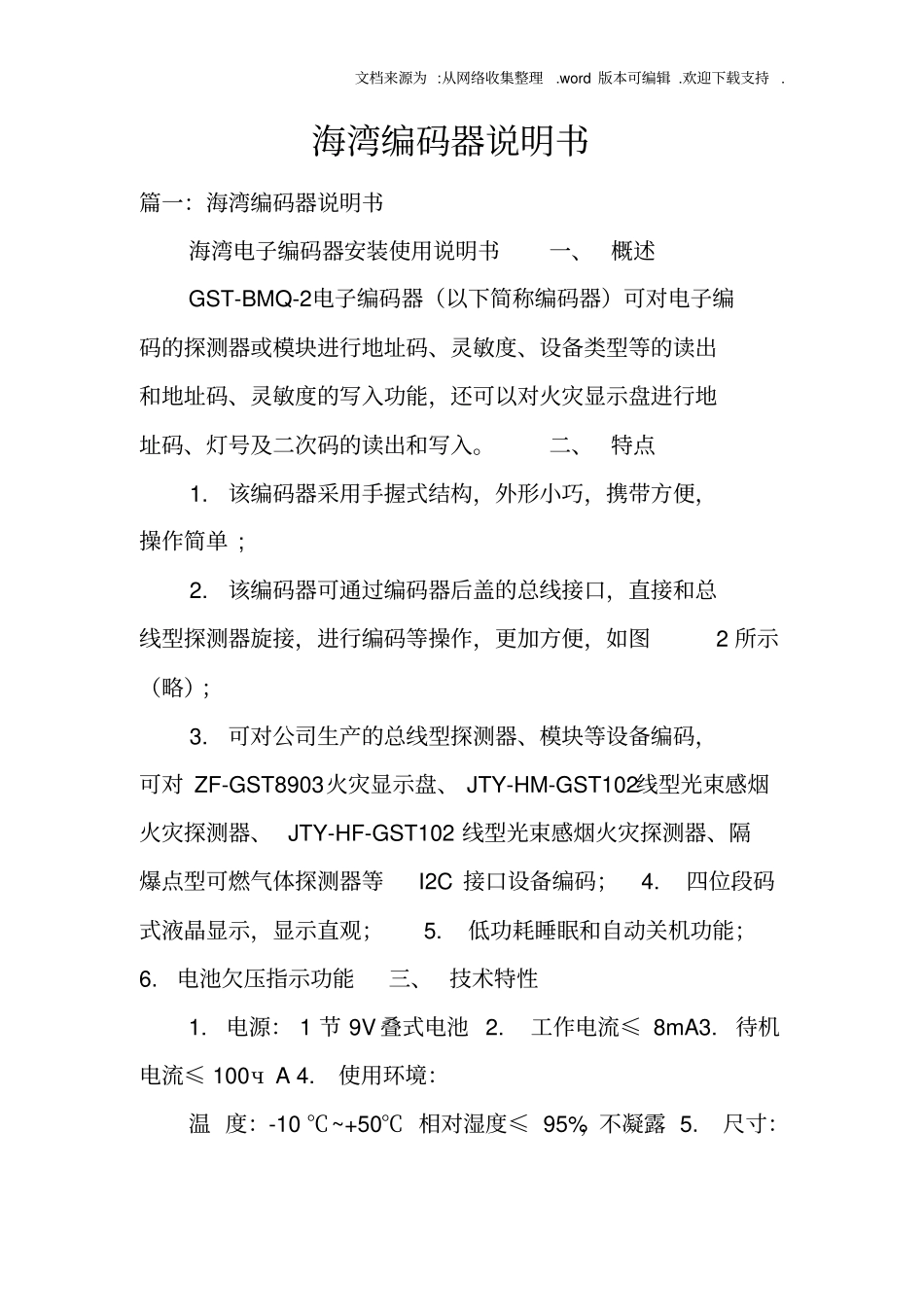

文档来源为 :从网络收集整理.word 版本可编辑 .欢迎下载支持 .海湾编码器说明书篇一：海湾编码器说明书海湾电子编码器安装使用说明书一、 概述GST-BMQ-2电子编码器（以下简称编码器）可对电子编码的探测器或模块进行地址码、灵敏度、设备类型等的读出和地址码、灵敏度的写入功能，还可以对火灾显示盘进行地址码、灯号及二次码的读出和写入。二、 特点1. 该编码器采用手握式结构，外形小巧，携带方便，操作简单 ; 2. 该编码器可通过编码器后盖的总线接口，直接和总线型探测器旋接，进行编码等操作，更加方便，如图2 所示（略）；3. 可对公司生产的总线型探测器、模块等设备编码，可对 ZF-GST8903火灾显示盘、 JTY-HM-GST102线型光束感烟火灾探测器、 JTY-HF-GST102 线型光束感烟火灾探测器、隔爆点型可燃气体探测器等I2C 接口设备编码； 4. 四位段码式液晶显示，显示直观； 5. 低功耗睡眠和自动关机功能；6. 电池欠压指示功能三、 技术特性1. 电源： 1 节 9V 叠式电池 2. 工作电流≤ 8mA 3. 待机电流≤ 100ч A 4. 使用环境：温 度：-10 ℃~+50℃ 相对湿度≤ 95%，不凝露 5. 尺寸：文档来源为 :从网络收集整理.word 版本可编辑 .欢迎下载支持 .164mm×64mm×37mm 四、 结构特征外形示意图如图1 所示（略） 1 ：电源开关 2 ：液晶屏3：总线插口 4 ：火灾显示盘接口 （I2C） 5 ：复位键 6：固定螺丝 7 ：电池盒后盖 8 ：铭牌9：JTY-GD-G3、JTY-ZCD-G3N探测器总线接口10：JTY-GM-GST9611、JTW-ZOM-GST9612型探测器总线接口 11 ：电池盒后盖螺丝12：保护盖其中各部分名称和功能说明如下：1. 电源开关：完成系统硬件开机和关机操作。2. 液晶屏：显示有关探测器的一切信息和操作人员输入的相关信息，并且当电源欠压时给出指示。3. 总线插口：编码器通过总线插口与探测器或模块相连。4. 火灾显示盘接口（I2C ）：编码器通过此接口与ZF-GST8903火灾显示盘或以I2C 编程方式编码的探测器相连。5. 复位键：当编码器由于长时间不使用而自动关机后，按下复位键可以使系统重新上电并进入工作状态。6. 固定螺丝：将编码器的印制板固定好，并且将编码器的前盖好后盖安装在一起。7. 电池盒后盖：内部放置电池。 8. 铭牌：贴于编码器背面。文档来源为 :从网络收集整理.word 版本可编辑 .欢迎下载支持 .9. JTY －GD－G3、JTY－ZCD－G3N型探测器总线接口：旋接 JTY－GD-G3、JTY-ZC...
