海西州依克湖110kV变电站10kV间隔扩建工程开关柜施工设计方案

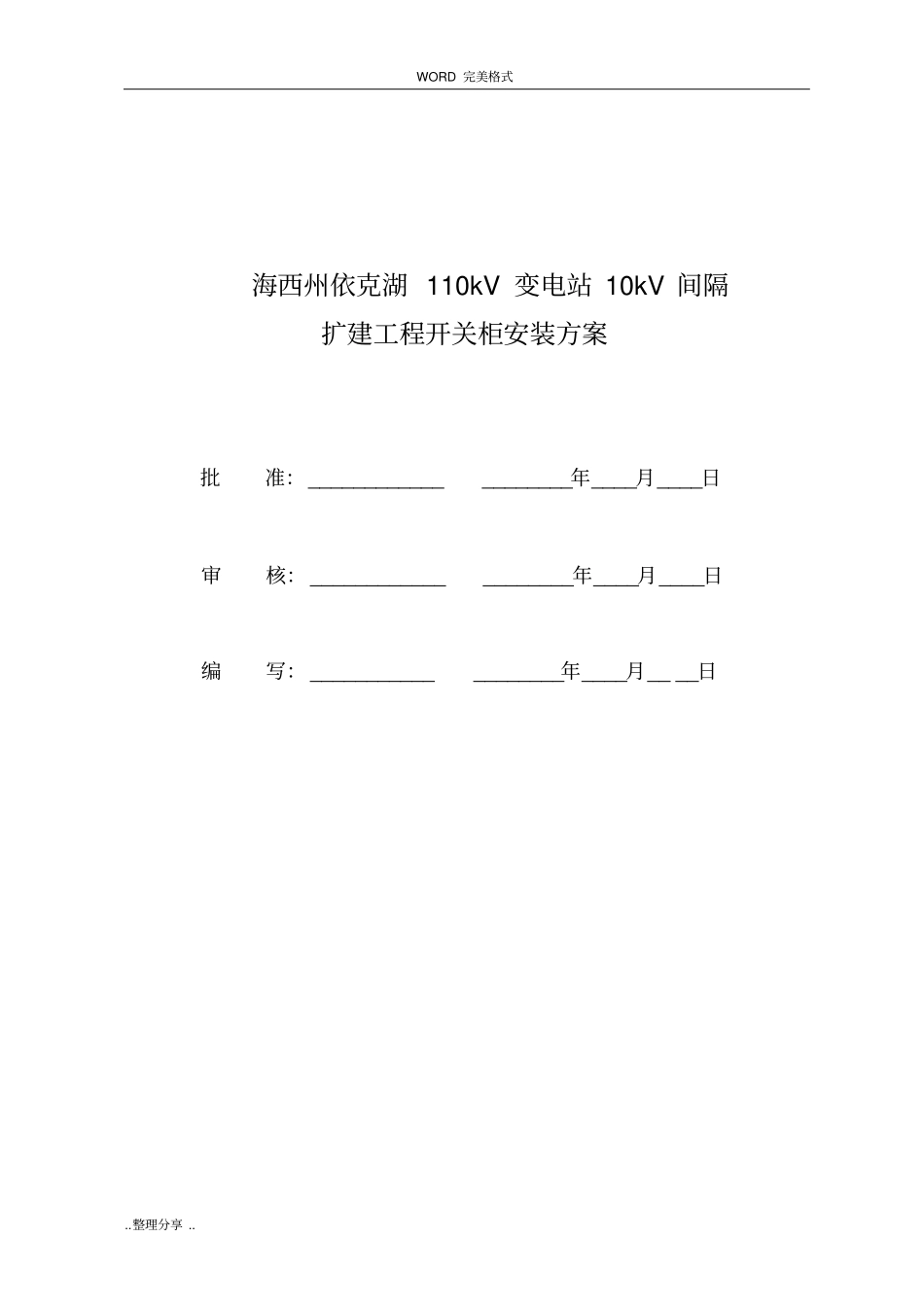

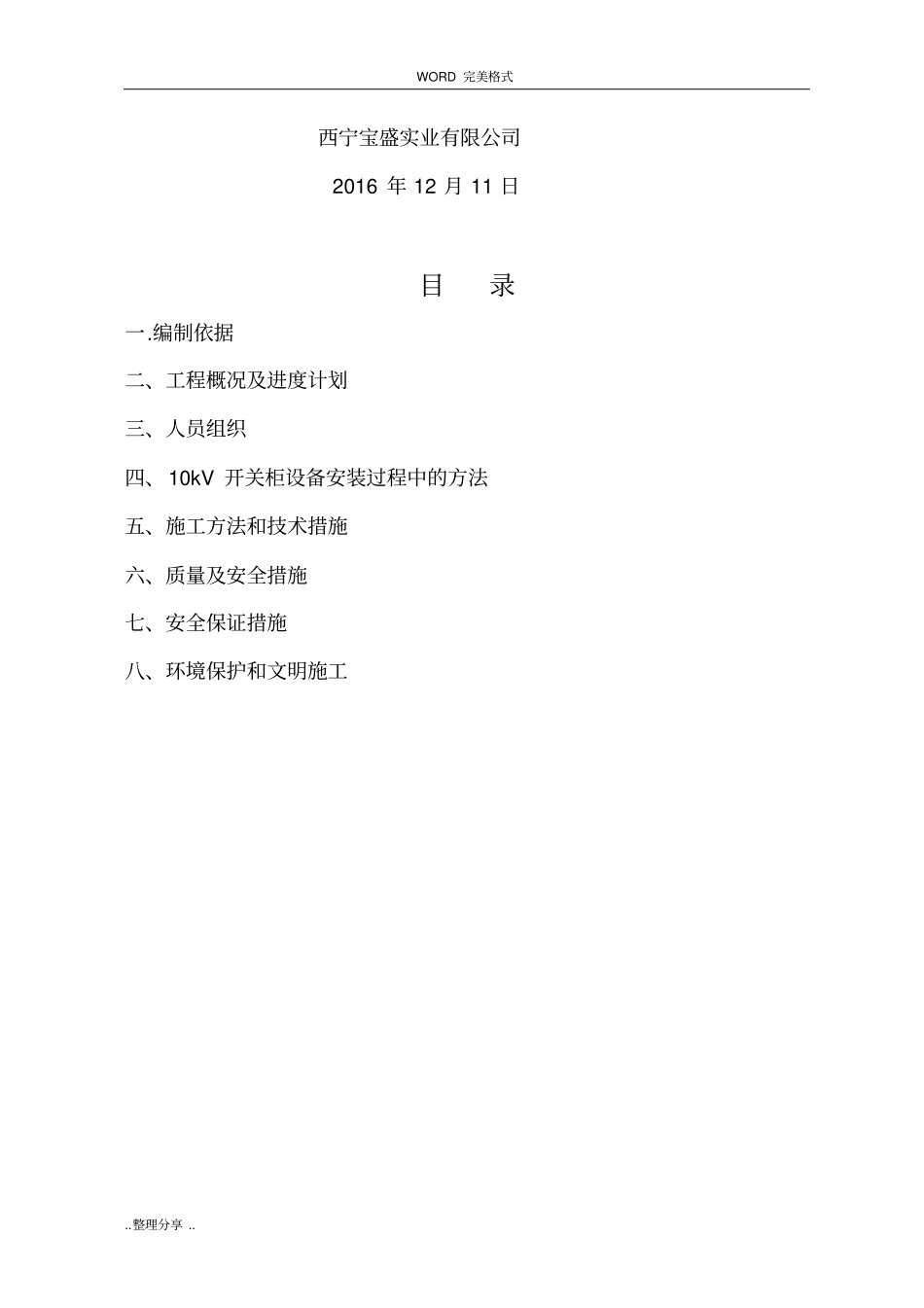

WORD 完美格式..整理分享 .. 海西州依克湖 110kV 变电站 10kV 间隔扩建工程开关柜安装方案批准：____________ ________年____月____日审核： ____________ ________年____月____日编写： ___________ ________年____月__ __日WORD 完美格式..整理分享 .. 西宁宝盛实业有限公司2016 年 12 月 11 日目录一.编制依据二、工程概况及进度计划三、人员组织四、10kV 开关柜设备安装过程中的方法五、施工方法和技术措施六、质量及安全措施七、安全保证措施八、环境保护和文明施工WORD 完美格式..整理分享 .. 一.编制依据1、海西州依克湖 110kV 变电站 10kV 间隔扩建工程施工图纸2、《电气装置安装工程电气设备交接试验标准》（GB50150-2006 ）3、《电力建设安全工作规程》 （变电所部分）4、国家电网公司《基建安全管理规定》5、《电气装置安装工程质量检验及评定规程》6、《输变电工程建设标准强制性条文实施管理规程》7、电力安全工作规程（电力变电部分）8、厂家设备资料二、工程概况及进度计划本工程电压等级为110kV 电压等级，新增10kV 设备采用扬州白云电器设备有限公司生产的户内KYN28-12 型铠装移开式金属全封闭开关柜，本期新增 2 面。进度计划：10kV 开关柜计划安装时间为：2017 年 01 月 04 日至 2017 年 01 月 20日。三、人员组织施工负责人：温玉顺安全监护人：乔明珠WORD 完美格式..整理分享 .. 质量负责人：应成连四、10kV 开关柜设备安装过程中的方法设备安装准备工作：1、人力资源：1）确定安装负责人、安全、质量、技术、施工人员的职责。2）施工人员应由经过培训，持证的中级工以上技术人员担任，其工作负责人应由高级工以上技术人员担任。3）施工人员数量的配置应确保安装工作有效实施。4）安装作业前应进行安全、质量技术交底并签字。2、机具资源：1）作业机械的性能应具备完好性。计量检测设备应有国家认定的鉴定部门经过鉴定并在鉴定期内。3、基础检查及接地点位置确认1）根据设计图纸及制造厂图纸核对并检查设备基础情况。A. 中心距离误差≤ 10mm B. 水平度误差≤ 5mm C. 预埋件误差≤ 2mm 2）接地点的位置及数量应与图纸准确无误。4、设备的检查1）设备外观检查应完好无损伤。柜体无变形。2）设备零件、备件及专用工具应齐全。3）零件及本体无锈蚀和损伤。WORD 完美格式..整理分享 .. 4）器件表面应光滑，无裂纹。五、施工方法和技术措施施工方法：1、将 16T ...
