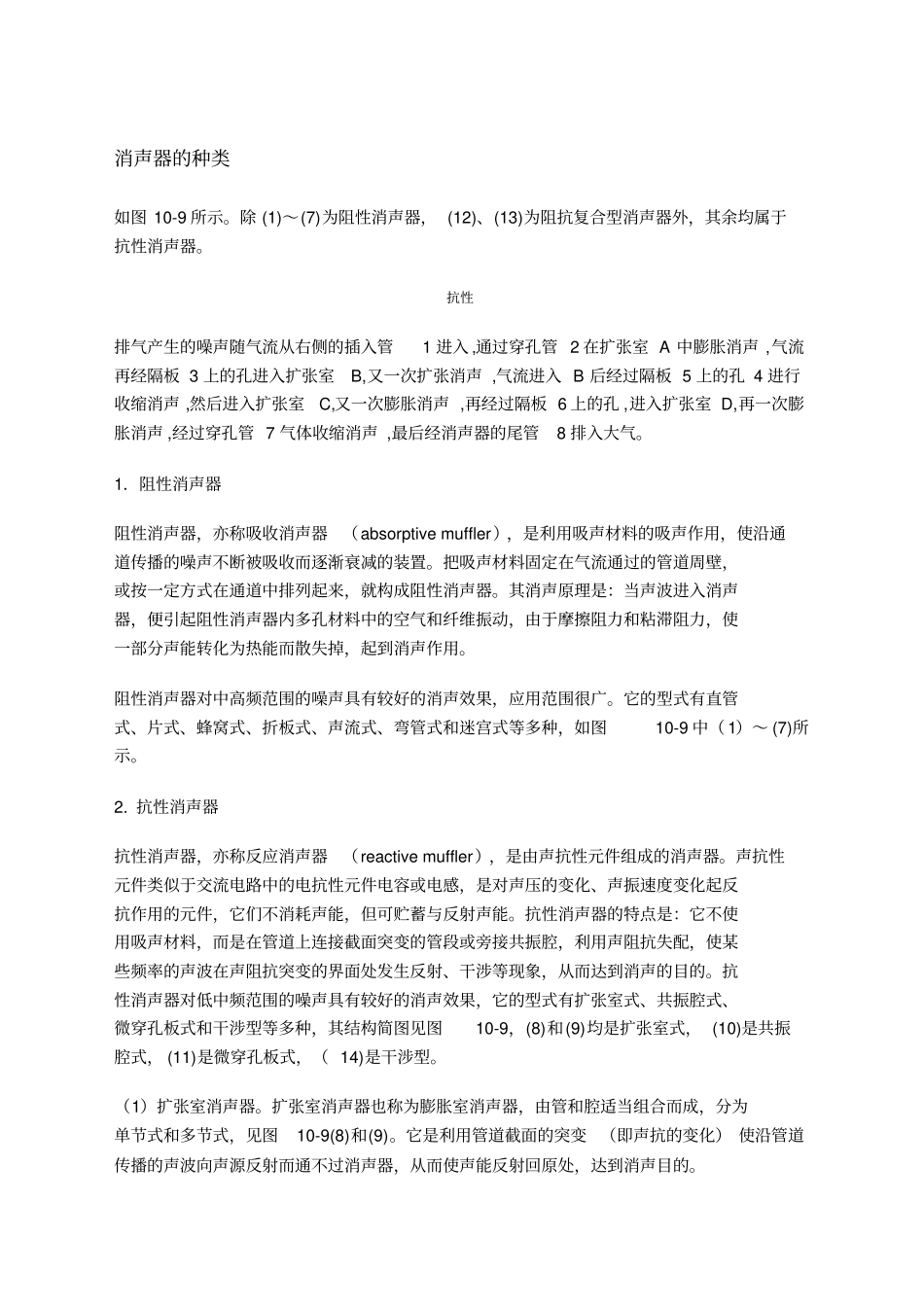

消声器的种类如图 10-9 所示。除 (1)～(7)为阻性消声器， (12)、(13)为阻抗复合型消声器外，其余均属于抗性消声器。抗性排气产生的噪声随气流从右侧的插入管1 进入 ,通过穿孔管 2 在扩张室 A 中膨胀消声 ,气流再经隔板 3 上的孔进入扩张室B,又一次扩张消声 ,气流进入 B 后经过隔板 5 上的孔 4 进行收缩消声 ,然后进入扩张室C,又一次膨胀消声 ,再经过隔板 6 上的孔 ,进入扩张室 D,再一次膨胀消声 ,经过穿孔管 7 气体收缩消声 ,最后经消声器的尾管8 排入大气。1．阻性消声器阻性消声器，亦称吸收消声器（absorptive muffler），是利用吸声材料的吸声作用，使沿通道传播的噪声不断被吸收而逐渐衰减的装置。把吸声材料固定在气流通过的管道周壁，或按一定方式在通道中排列起来，就构成阻性消声器。其消声原理是：当声波进入消声器，便引起阻性消声器内多孔材料中的空气和纤维振动，由于摩擦阻力和粘滞阻力，使一部分声能转化为热能而散失掉，起到消声作用。阻性消声器对中高频范围的噪声具有较好的消声效果，应用范围很广。它的型式有直管式、片式、蜂窝式、折板式、声流式、弯管式和迷宫式等多种，如图10-9 中（ 1）～ (7)所示。2. 抗性消声器抗性消声器，亦称反应消声器（reactive muffler），是由声抗性元件组成的消声器。声抗性元件类似于交流电路中的电抗性元件电容或电感，是对声压的变化、声振速度变化起反抗作用的元件，它们不消耗声能，但可贮蓄与反射声能。抗性消声器的特点是：它不使用吸声材料，而是在管道上连接截面突变的管段或旁接共振腔，利用声阻抗失配，使某些频率的声波在声阻抗突变的界面处发生反射、干涉等现象，从而达到消声的目的。抗性消声器对低中频范围的噪声具有较好的消声效果，它的型式有扩张室式、共振腔式、微穿孔板式和干涉型等多种，其结构简图见图10-9，(8)和(9)均是扩张室式， (10)是共振腔式， (11)是微穿孔板式，（ 14)是干涉型。（1）扩张室消声器。扩张室消声器也称为膨胀室消声器，由管和腔适当组合而成，分为单节式和多节式，见图10-9(8)和(9)。它是利用管道截面的突变（即声抗的变化） 使沿管道传播的声波向声源反射而通不过消声器，从而使声能反射回原处，达到消声目的。单节扩张室消声器只能对某些频率成分起消声作用，而让另一些频率成分顺利通过，由于噪声的频率范围一般较宽，因而必须对扩张室消声性能进行改善处理。一般采用以下两种方法：①在扩张室消声器...
