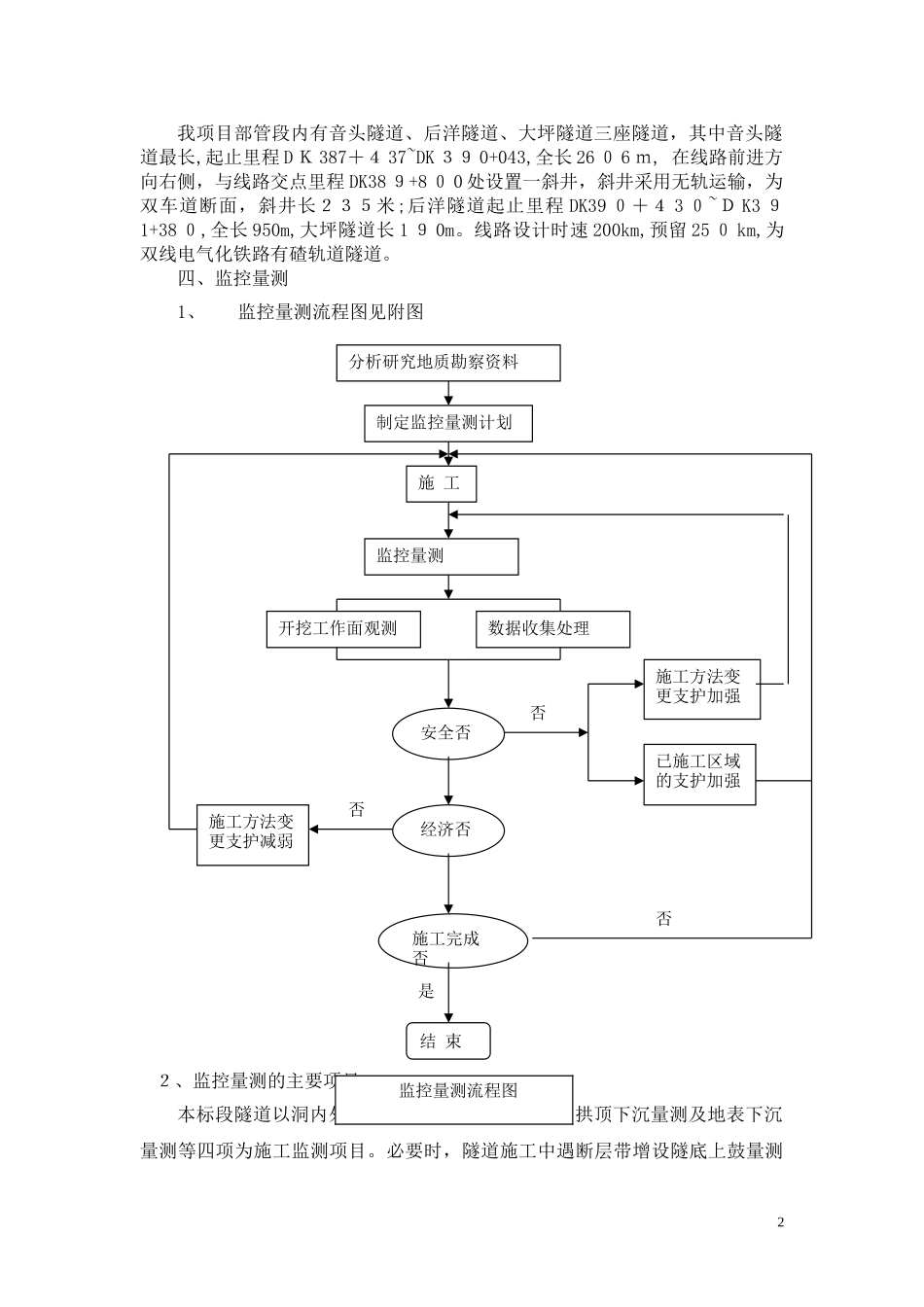

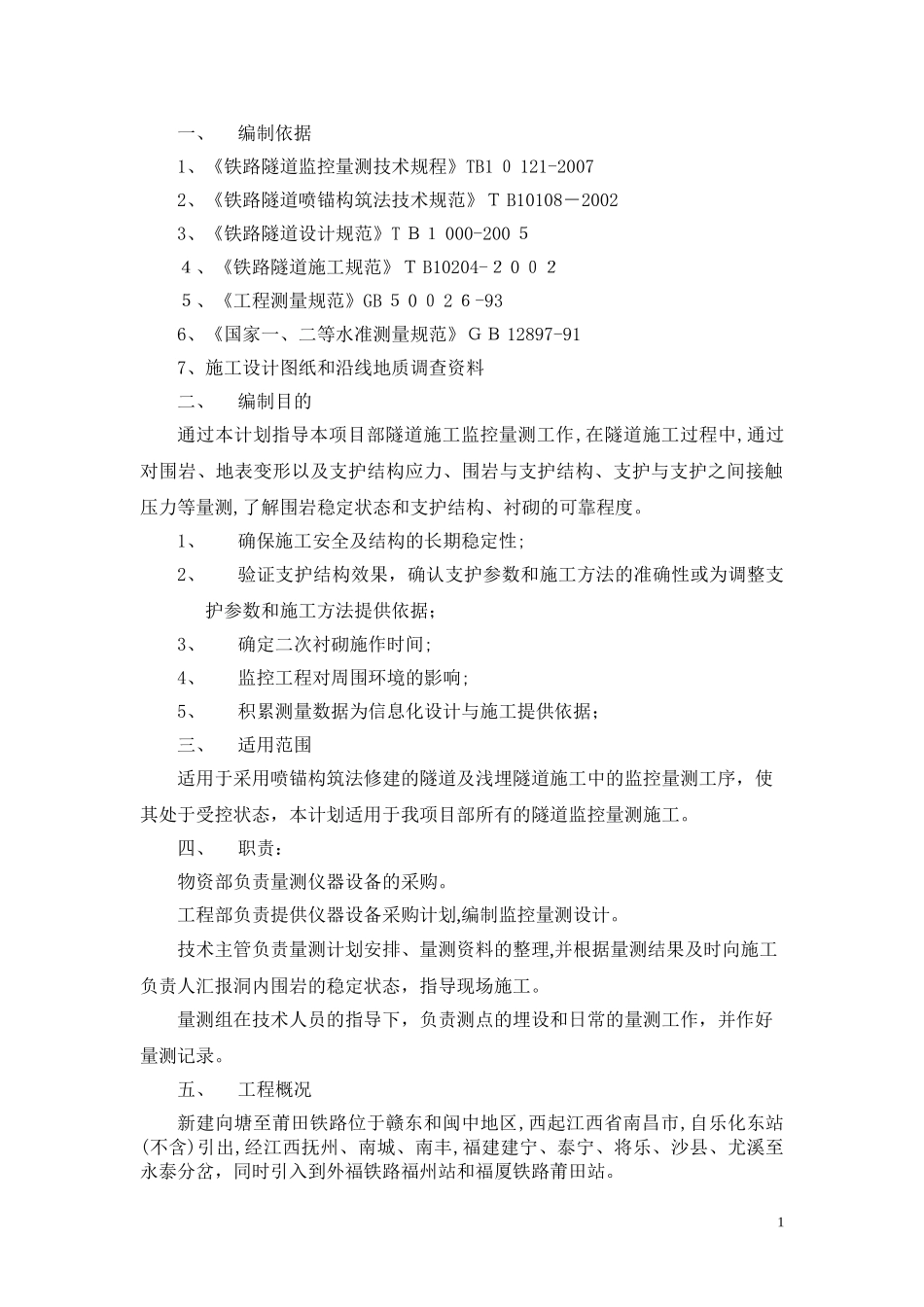

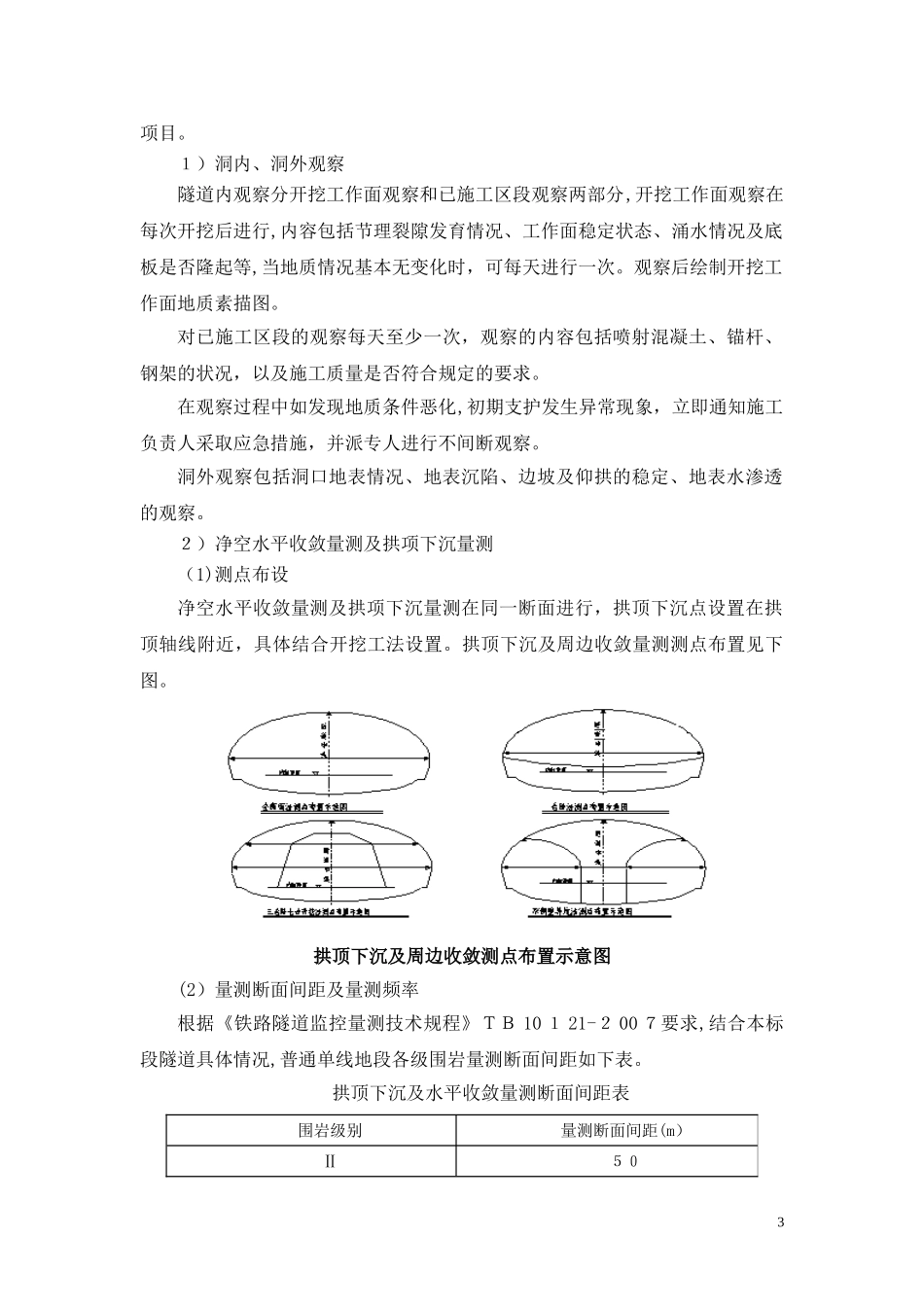

一、编制依据1、《铁路隧道监控量测技术规程》TB1０121-20072、《铁路隧道喷锚构筑法技术规范》ＴB10108－20023、《铁路隧道设计规范》TＢ１000-200５４、《铁路隧道施工规范》ＴB10204-２0０２５、《工程测量规范》GB５0０2６-936、《国家一、二等水准测量规范》ＧＢ12897-917、施工设计图纸和沿线地质调查资料二、编制目的通过本计划指导本项目部隧道施工监控量测工作,在隧道施工过程中,通过对围岩、地表变形以及支护结构应力、围岩与支护结构、支护与支护之间接触压力等量测,了解围岩稳定状态和支护结构、衬砌的可靠程度。1、确保施工安全及结构的长期稳定性;2、验证支护结构效果，确认支护参数和施工方法的准确性或为调整支护参数和施工方法提供依据；3、确定二次衬砌施作时间;4、监控工程对周围环境的影响;5、积累测量数据为信息化设计与施工提供依据；三、适用范围适用于采用喷锚构筑法修建的隧道及浅埋隧道施工中的监控量测工序，使其处于受控状态，本计划适用于我项目部所有的隧道监控量测施工。四、职责：物资部负责量测仪器设备的采购。工程部负责提供仪器设备采购计划,编制监控量测设计。技术主管负责量测计划安排、量测资料的整理,并根据量测结果及时向施工负责人汇报洞内围岩的稳定状态，指导现场施工。量测组在技术人员的指导下，负责测点的埋设和日常的量测工作，并作好量测记录。五、工程概况新建向塘至莆田铁路位于赣东和闽中地区,西起江西省南昌市,自乐化东站(不含)引出,经江西抚州、南城、南丰,福建建宁、泰宁、将乐、沙县、尤溪至永泰分岔，同时引入到外福铁路福州站和福厦铁路莆田站。1我项目部管段内有音头隧道、后洋隧道、大坪隧道三座隧道，其中音头隧道最长,起止里程DＫ387＋４37~DK３９0+043,全长26０6ｍ,在线路前进方向右侧，与线路交点里程DK38９+8０0处设置一斜井，斜井采用无轨运输，为双车道断面，斜井长２３５米;后洋隧道起止里程DK39０＋４3０~ＤK3９1+38０,全长950m,大坪隧道长1９0m。线路设计时速200km,预留25０km,为双线电气化铁路有碴轨道隧道。四、监控量测1、监控量测流程图见附图２、监控量测的主要项目本标段隧道以洞内外观察、净空水平收敛量测、拱顶下沉量测及地表下沉量测等四项为施工监测项目。必要时，隧道施工中遇断层带增设隧底上鼓量测制定监控量测计划分析研究地质勘察资料施工施工方法变更支护减弱监控量测施工方法变更支护加强已施工区域的支护加强数据收集处理开挖工作面观测否否安全否经济否施工完成否结束否是2监控量测流程图项目。１）洞内、洞外观察隧道内观察分开挖工作面观察和已施工区段观察两部分,开挖工作面观察在每次开挖后进行,内容包括节理裂隙发育情况、工作面稳定状态、涌水情况及底板是否隆起等,当地质情况基本无变化时，可每天进行一次。观察后绘制开挖工作面地质素描图。对已施工区段的观察每天至少一次，观察的内容包括喷射混凝土、锚杆、钢架的状况，以及施工质量是否符合规定的要求。在观察过程中如发现地质条件恶化,初期支护发生异常现象，立即通知施工负责人采取应急措施，并派专人进行不间断观察。洞外观察包括洞口地表情况、地表沉陷、边坡及仰拱的稳定、地表水渗透的观察。２）净空水平收敛量测及拱项下沉量测（1)测点布设净空水平收敛量测及拱项下沉量测在同一断面进行，拱顶下沉点设置在拱顶轴线附近，具体结合开挖工法设置。拱顶下沉及周边收敛量测测点布置见下图。拱顶下沉及周边收敛测点布置示意图(2）量测断面间距及量测频率根据《铁路隧道监控量测技术规程》ＴＢ10１21-２00７要求,结合本标段隧道具体情况,普通单线地段各级围岩量测断面间距如下表。拱顶下沉及水平收敛量测断面间距表围岩级别量测断面间距(m）Ⅱ５０3Ⅲ3０Ⅳ20Ⅴ10在各级围岩起始地段增设量测断面，用来掌握各级围岩位移变化规律。净空水平收敛量测与拱顶下沉量测采用相同的量测频率。如位移出现异常情况，则加大量测频率。拱顶下沉及周边收敛量测频率见下表。按位移速度确定的监控量测频率变形速度(mm/d)测点距开挖面的距离量测频率≥5(0～1)B2次/d1~5（1~2）B1次/ｄ0.2～1（2～5)B1次/2d<０.2＞5B1次/周注:B表示隧道开挖...
