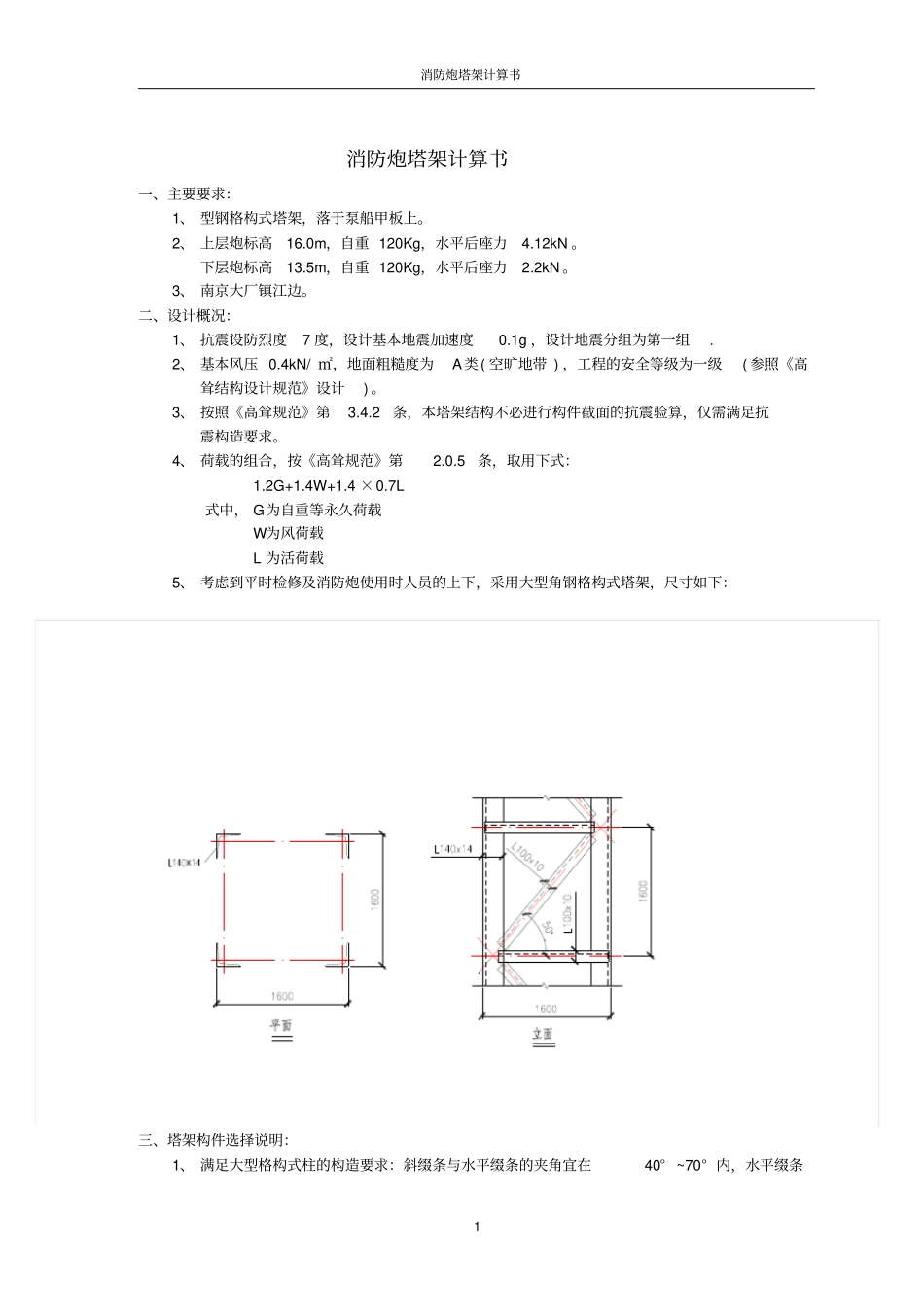

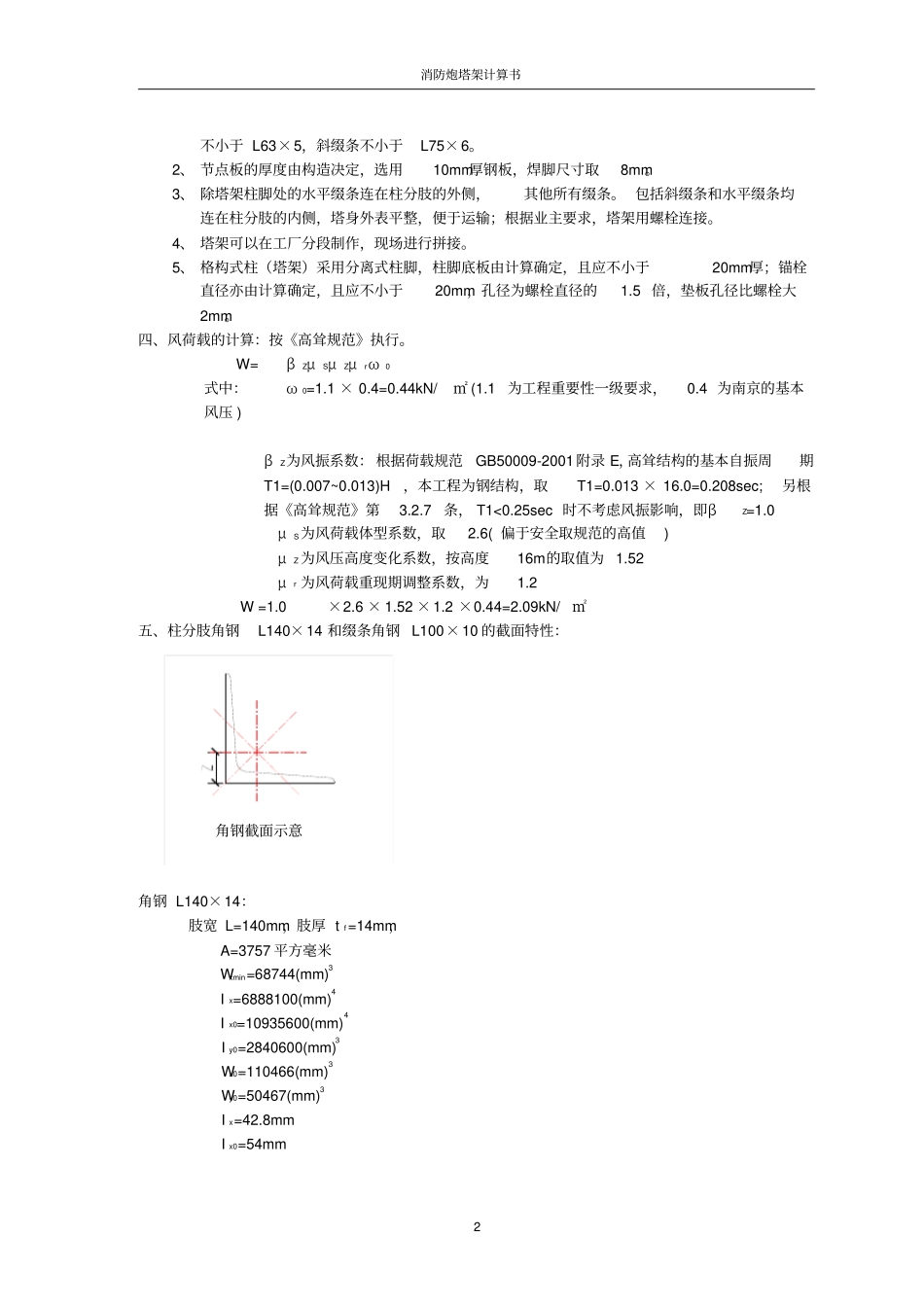

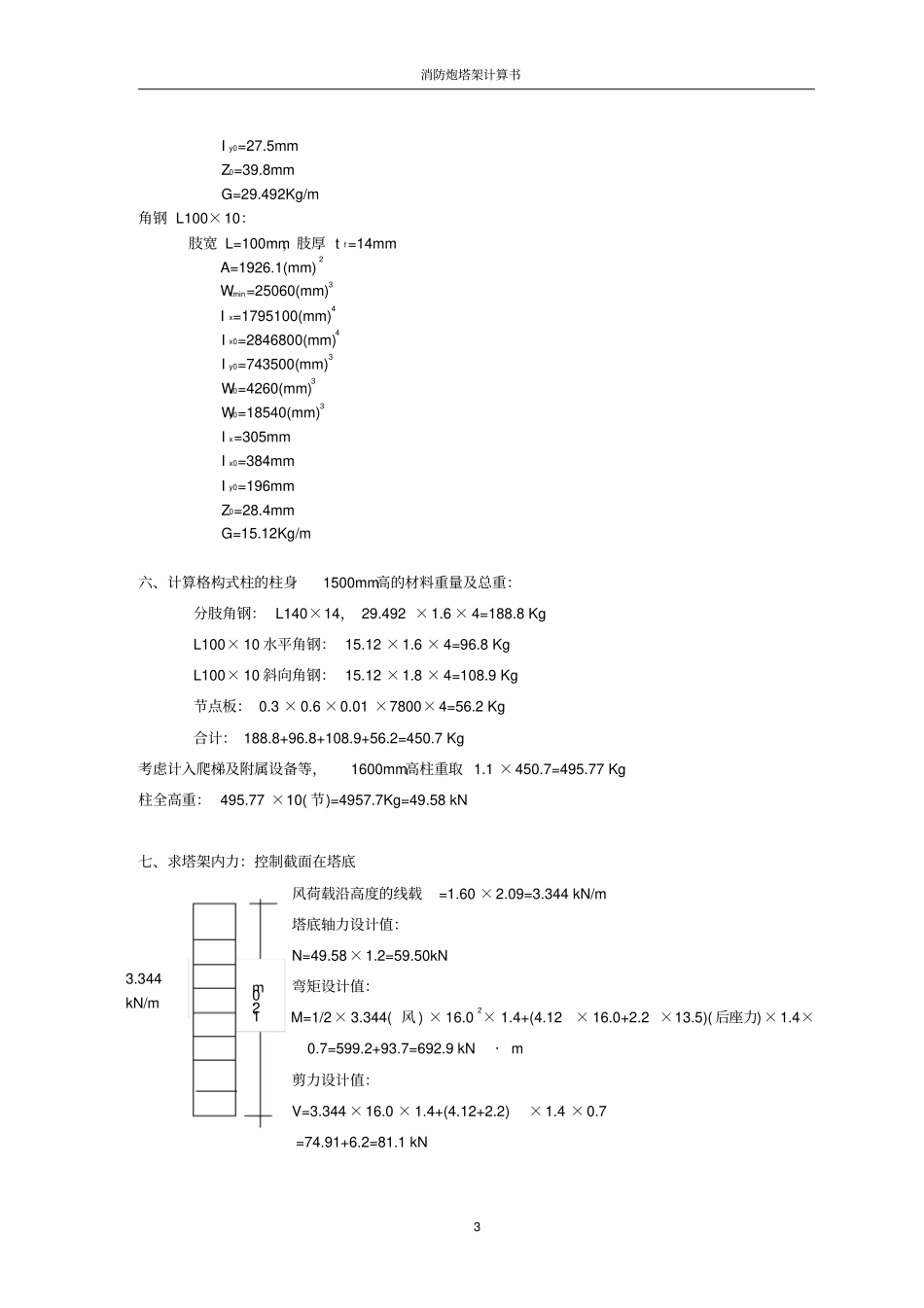

消防炮塔架计算书1 消防炮塔架计算书一、主要要求：1、 型钢格构式塔架，落于泵船甲板上。2、 上层炮标高16.0m，自重 120Kg，水平后座力4.12kN 。下层炮标高13.5m，自重 120Kg，水平后座力2.2kN 。3、 南京大厂镇江边。二、设计概况：1、 抗震设防烈度7 度，设计基本地震加速度0.1g ，设计地震分组为第一组. 2、 基本风压 0.4kN/ ㎡，地面粗糙度为A类( 空旷地带 ) ，工程的安全等级为一级( 参照《高耸结构设计规范》设计) 。3、 按照《高耸规范》第3.4.2条，本塔架结构不必进行构件截面的抗震验算，仅需满足抗震构造要求。4、 荷载的组合，按《高耸规范》第2.0.5条，取用下式：1.2G+1.4W+1.4 ×0.7L 式中， G为自重等永久荷载W为风荷载L 为活荷载5、 考虑到平时检修及消防炮使用时人员的上下，采用大型角钢格构式塔架，尺寸如下：三、塔架构件选择说明：1、 满足大型格构式柱的构造要求：斜缀条与水平缀条的夹角宜在40° ~70° 内，水平缀条消防炮塔架计算书2 不小于 L63×5，斜缀条不小于L75×6。2、 节点板的厚度由构造决定，选用10mm厚钢板，焊脚尺寸取8mm。3、 除塔架柱脚处的水平缀条连在柱分肢的外侧，其他所有缀条。 包括斜缀条和水平缀条均连在柱分肢的内侧，塔身外表平整，便于运输；根据业主要求，塔架用螺栓连接。4、 塔架可以在工厂分段制作，现场进行拼接。5、 格构式柱（塔架）采用分离式柱脚，柱脚底板由计算确定，且应不小于20mm厚；锚栓直径亦由计算确定，且应不小于20mm，孔径为螺栓直径的1.5 倍，垫板孔径比螺栓大2mm。四、风荷载的计算：按《高耸规范》执行。 W=βZμSμZμrω 0 式中：ω 0=1.1 × 0.4=0.44kN/㎡ (1.1为工程重要性一级要求，0.4 为南京的基本风压 ) βZ为风振系数： 根据荷载规范GB50009-2001 附录 E，高耸结构的基本自振周期T1=(0.007~0.013)H，本工程为钢结构，取T1=0.013 × 16.0=0.208sec;另根据《高耸规范》第3.2.7条， T1<0.25sec 时不考虑风振影响，即βZ=1.0 μS为风荷载体型系数，取2.6( 偏于安全取规范的高值) μZ为风压高度变化系数，按高度16m的取值为 1.52 μr 为风荷载重现期调整系数，为1.2 W =1.0×2.6 × 1.52 ×1.2 ×0.44=2.09kN/㎡五、柱分肢角钢L140×14 和缀条角钢 L100×10 的截面特性：角钢 L140×14：肢宽 L=140mm，肢厚 t f=14mm，A=3757 平方毫米Wxmin=68744(mm)3I x=6888100(mm)4 I x0=10935600...
