消防管道试压及安装方案

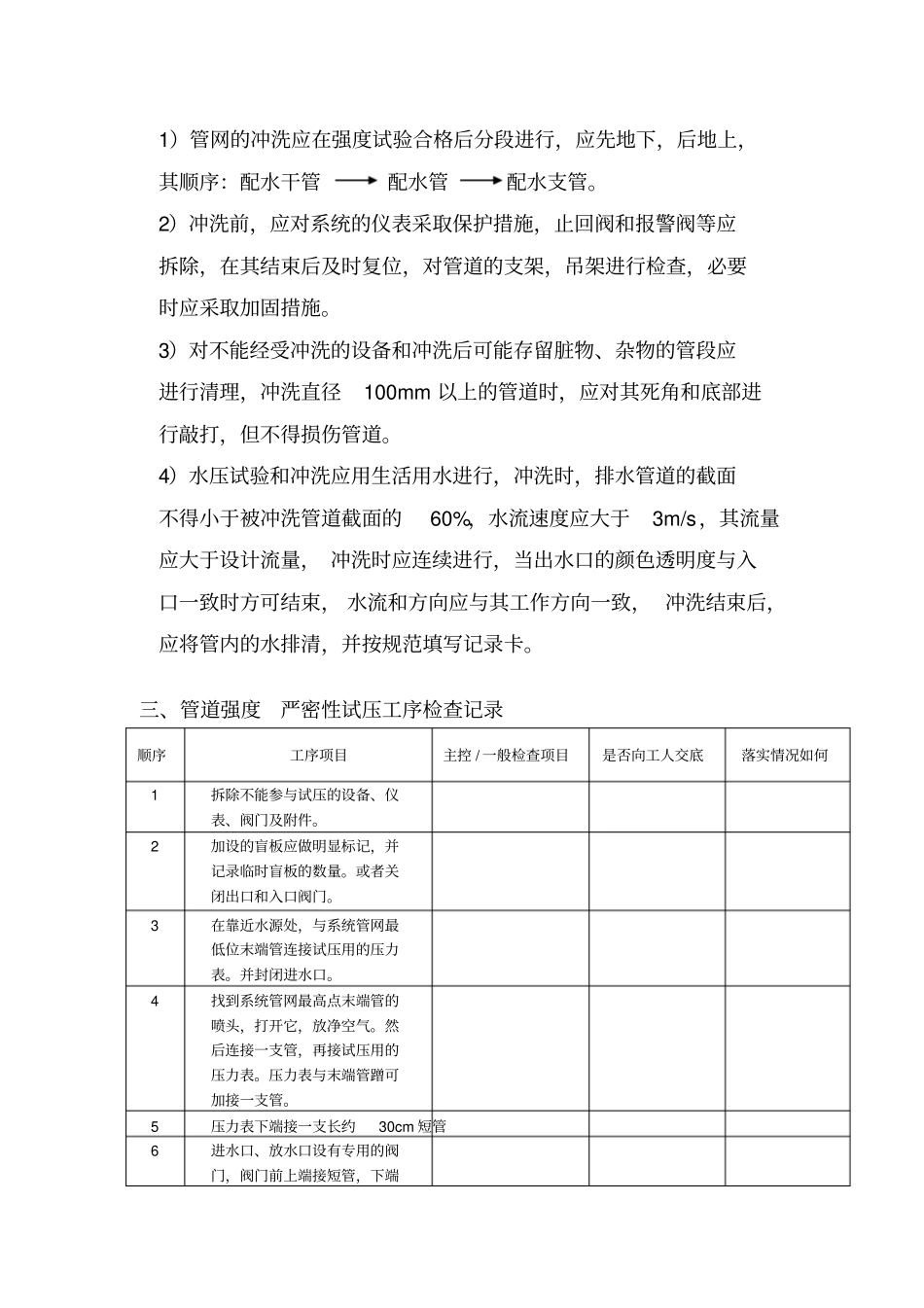

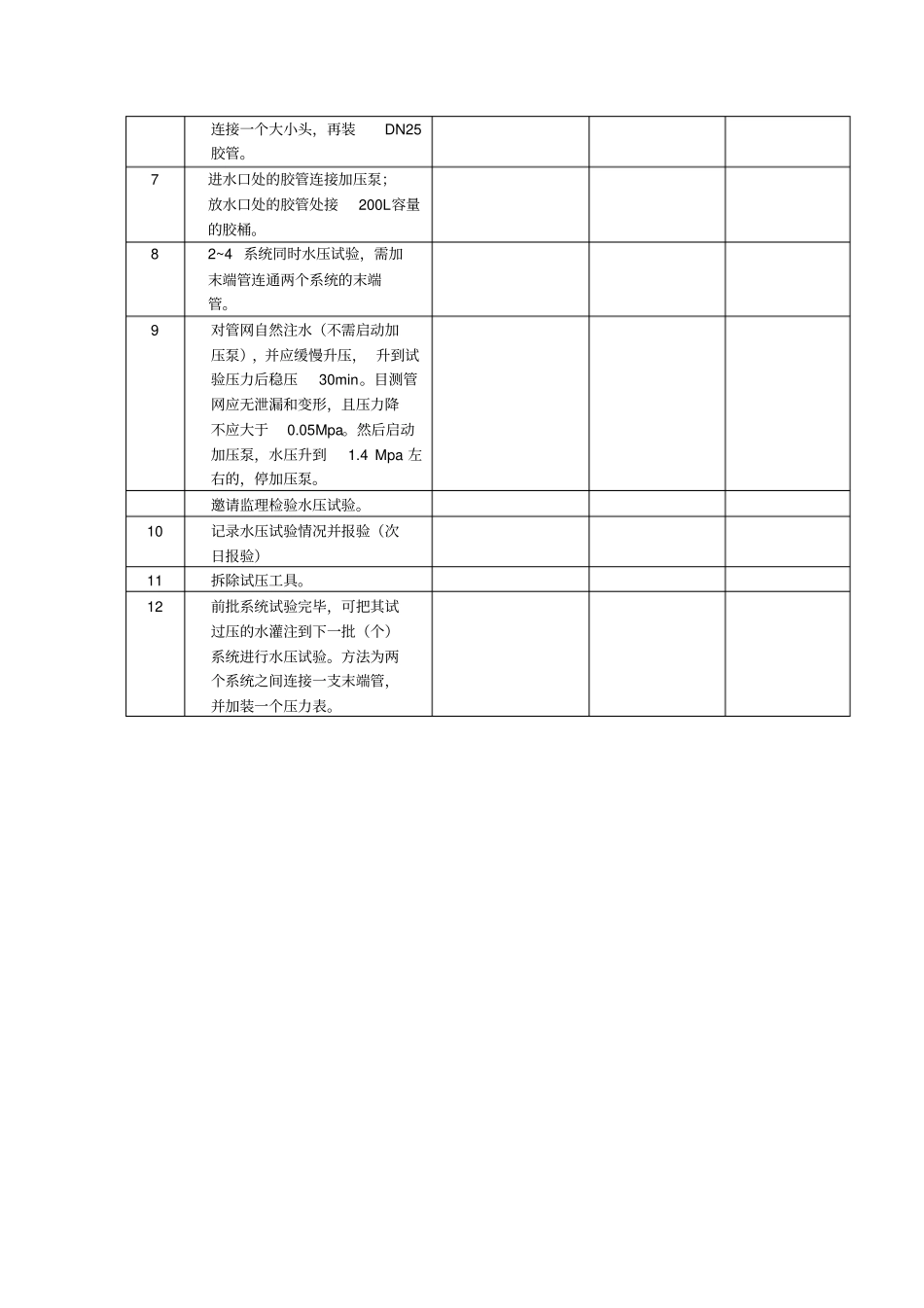

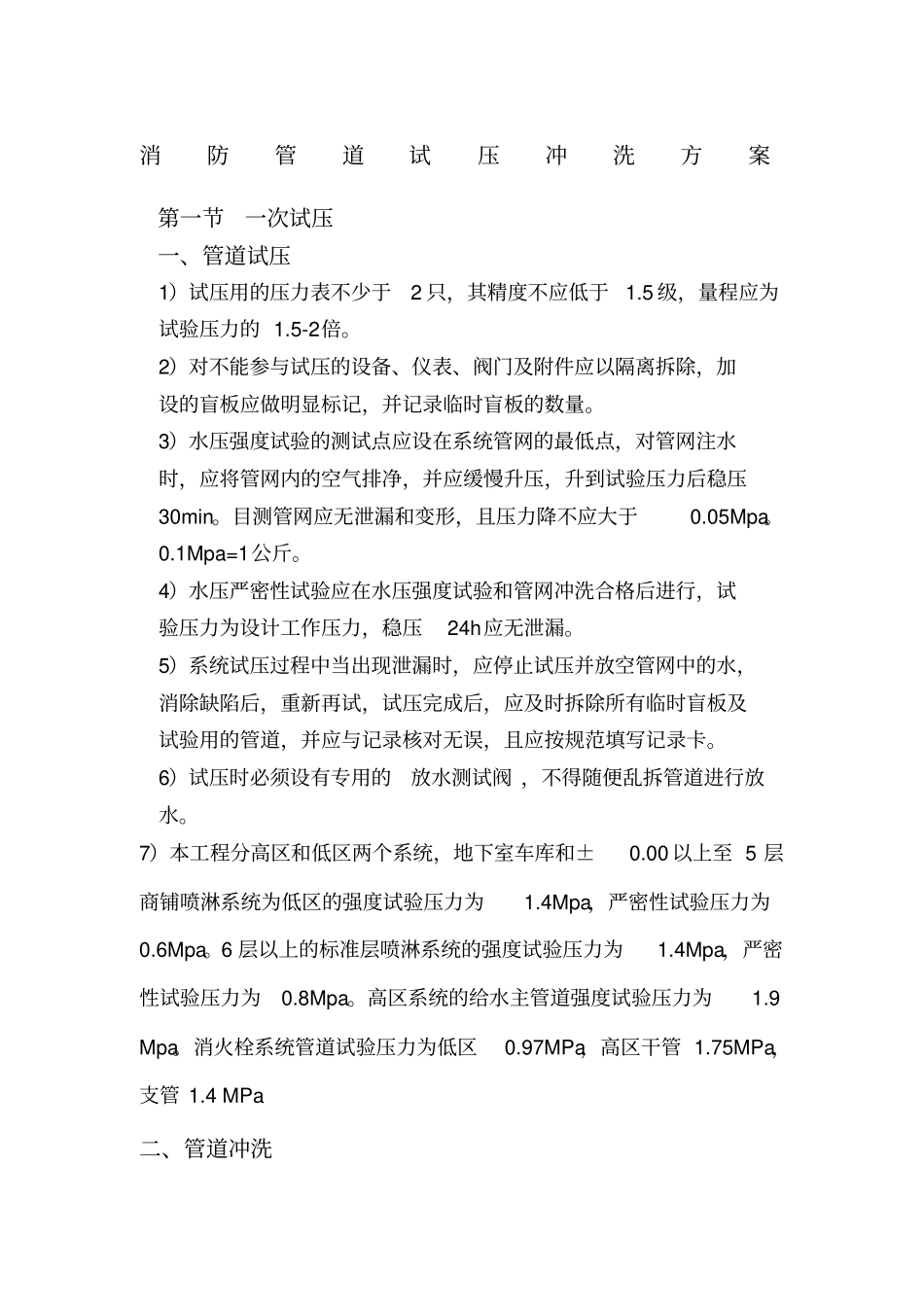

消防管道试压冲洗方案第一节一次试压一、管道试压1）试压用的压力表不少于2 只，其精度不应低于1.5 级，量程应为试验压力的 1.5-2倍。2）对不能参与试压的设备、仪表、阀门及附件应以隔离拆除，加设的盲板应做明显标记，并记录临时盲板的数量。3）水压强度试验的测试点应设在系统管网的最低点，对管网注水时，应将管网内的空气排净，并应缓慢升压，升到试验压力后稳压30min。目测管网应无泄漏和变形，且压力降不应大于0.05Mpa。0.1Mpa=1公斤。4）水压严密性试验应在水压强度试验和管网冲洗合格后进行，试验压力为设计工作压力，稳压24h应无泄漏。5）系统试压过程中当出现泄漏时，应停止试压并放空管网中的水，消除缺陷后，重新再试，试压完成后，应及时拆除所有临时盲板及试验用的管道，并应与记录核对无误，且应按规范填写记录卡。6）试压时必须设有专用的放水测试阀 ，不得随便乱拆管道进行放水。7）本工程分高区和低区两个系统，地下室车库和±0.00以上至 5 层商铺喷淋系统为低区的强度试验压力为1.4Mpa，严密性试验压力为0.6Mpa。6 层以上的标准层喷淋系统的强度试验压力为1.4Mpa，严密性试验压力为0.8Mpa。高区系统的给水主管道强度试验压力为1.9Mpa。消火栓系统管道试验压力为低区0.97MPa，高区干管 1.75MPa，支管 1.4 MPa二、管道冲洗1）管网的冲洗应在强度试验合格后分段进行，应先地下，后地上，其顺序：配水干管配水管配水支管。2）冲洗前，应对系统的仪表采取保护措施，止回阀和报警阀等应拆除，在其结束后及时复位，对管道的支架，吊架进行检查，必要时应采取加固措施。3）对不能经受冲洗的设备和冲洗后可能存留脏物、杂物的管段应进行清理，冲洗直径100mm 以上的管道时，应对其死角和底部进行敲打，但不得损伤管道。4）水压试验和冲洗应用生活用水进行，冲洗时，排水管道的截面不得小于被冲洗管道截面的60%，水流速度应大于3m/s，其流量应大于设计流量， 冲洗时应连续进行，当出水口的颜色透明度与入口一致时方可结束， 水流和方向应与其工作方向一致， 冲洗结束后，应将管内的水排清，并按规范填写记录卡。三、管道强度严密性试压工序检查记录顺序工序项目主控 / 一般检查项目是否向工人交底落实情况如何1 拆除不能参与试压的设备、仪表、阀门及附件。2 加设的盲板应做明显标记，并记录临时盲板的数量。或者关闭出口和入口阀门。3 在靠近水源处，与系统管网最低位末端管连接试压用的压力表。并封闭进水口。4 找...
